等径三通T形管道连接接头结构设计

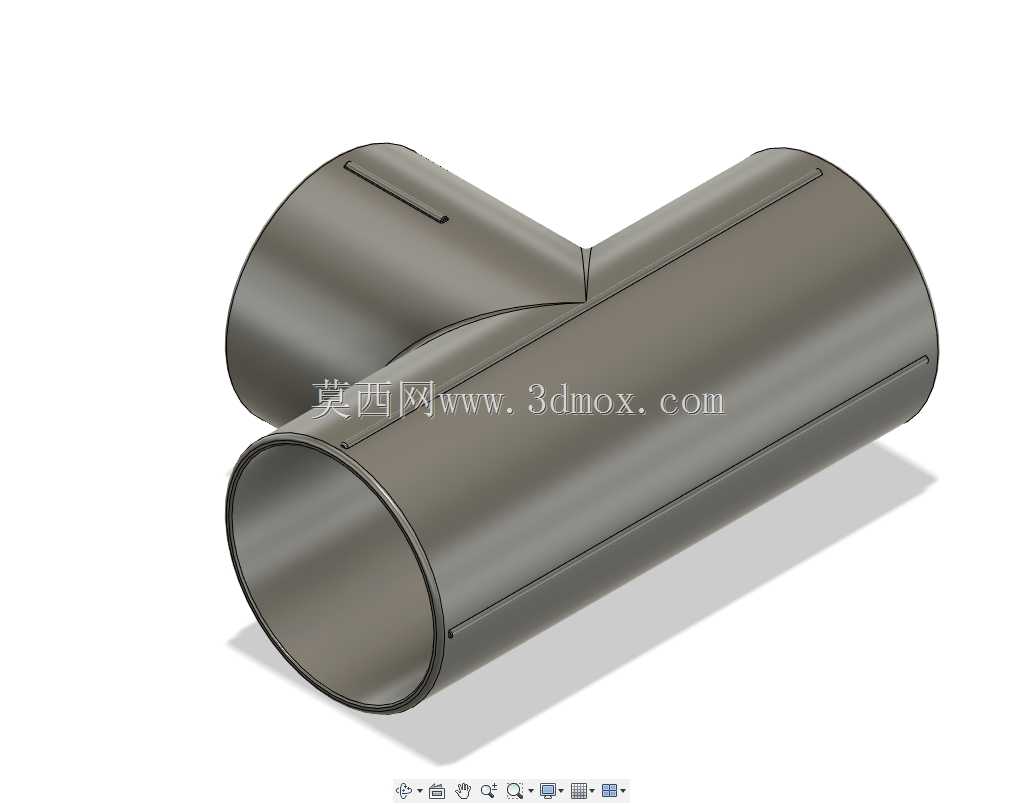

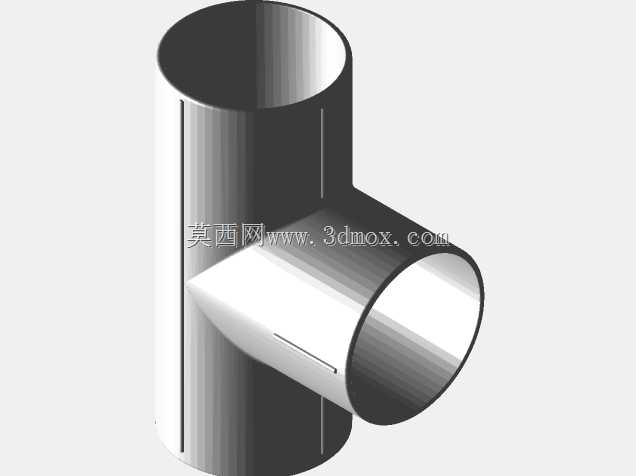

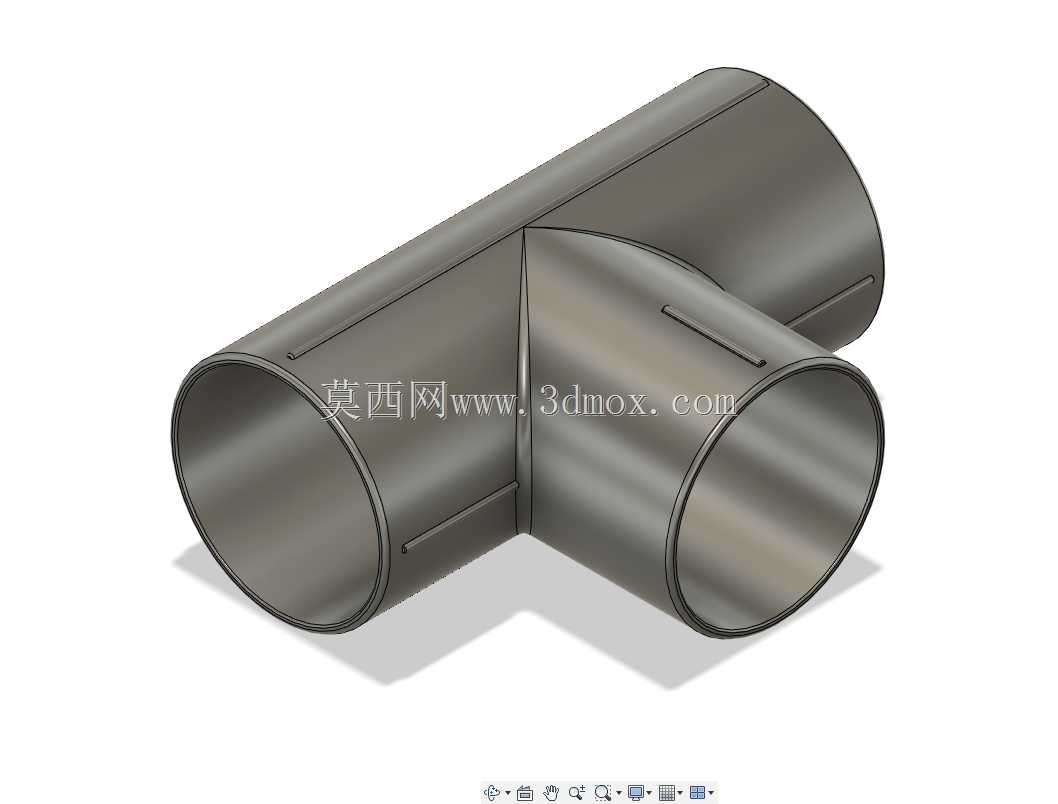

　　在民用给排水、工业流体输送、暖通空调管路、化工介质输送等诸多涉及管路布设的场景中，管路走向的分流、合流需求极为常见，T形接头管正是为解决直管段的直角方向连通需求设计的核心管路连接件，可实现单路输入双路输出、或是双路输入单路合流的介质导通功能，是管路系统中用量极大的基础连接构件。这款T形接头采用等径结构设计，三个连接端口的内径尺寸完全一致，适配同公称直径的金属或非金属直管段连接，无需额外做变径过渡处理，能最大程度降低管路变径带来的局部流阻损失，减少介质在接头位置的紊流、压损问题，尤其适用于对流量稳定性要求较高的循环管路、压力输送管路场景。从结构设计逻辑来看，接头主体采用一体成型的薄壁圆筒拼接结构，三个端口的轴线处于同一平面内，

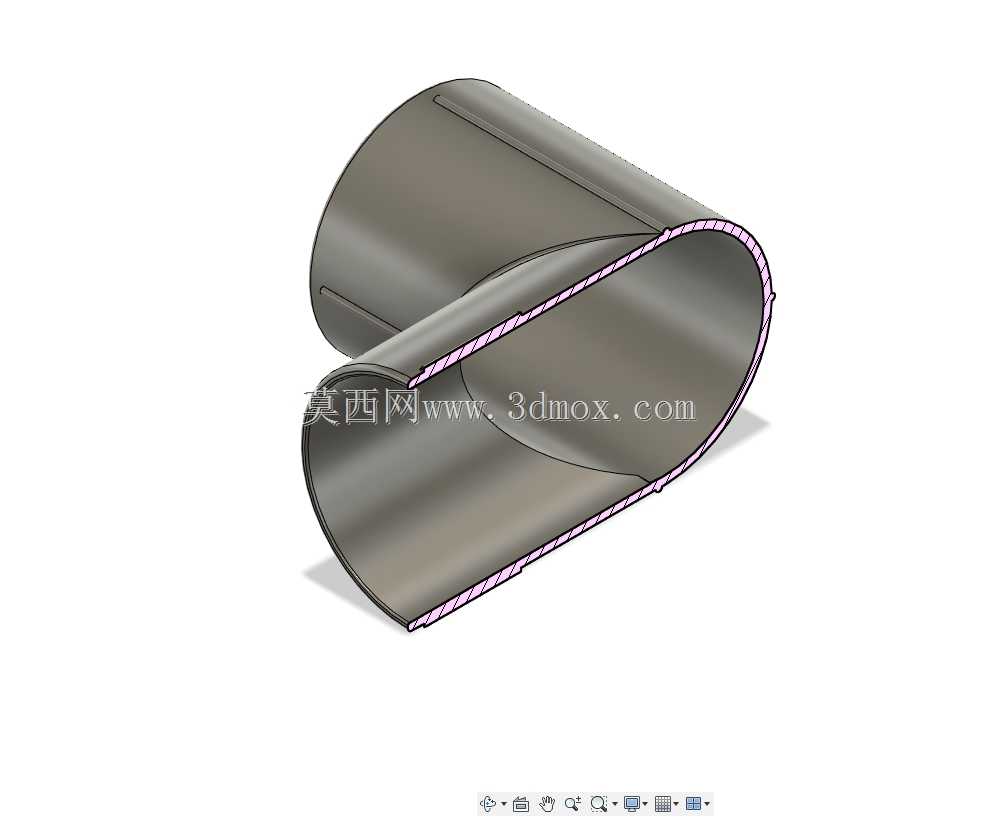

　　其中两个端口同轴贯通形成直通流道，第三个端口垂直于直通流道的轴线设置，在三个筒体的交汇位置做了平滑的圆弧过渡处理，而非直角硬拼接，一方面能避免交汇位置的应力集中，提升接头在承压状态下的结构强度，防止长期带压运行出现焊缝开裂、本体变形的问题，另一方面圆弧过渡的内壁能引导介质流向，减少介质转向时的冲击阻力，降低管路运行过程中的振动与噪音。接头的三个端口位置均设计了一圈浅凹槽结构，该结构主要用于配合管路连接时的密封件安装，当采用卡套连接、抱箍连接或是粘接连接时，凹槽可以嵌入密封胶圈、或是增加粘接剂的附着面积，提升连接位置的密封可靠性，避免介质从连接缝隙渗漏。在安装边界层面，这款等径T形接头的三个端口外伸长度保持一致，

　　安装时需保证对接的直管段端面平整，插入接头端口的深度达到预设的限位位置，即直管端面抵到接头内部交汇位置的台阶处，避免插入深度不足导致连接强度不够、或是插入过深阻挡流道的问题；接头安装时的预留操作空间需要满足三个方向的管路装拆需求，垂直方向的端口与相邻管路构件的间距不能小于接头自身的外径尺寸，方便后期维护时拆卸紧固件、更换密封件。从实际使用的适配场景来看，这款接头既可以用于常温常压的清水、空气输送管路，也可适配低压工况下的其他流体输送，一体结构的设计没有额外的拼接焊缝，整体结构强度优于焊接拼装的自制三通，能减少现场焊接的工作量，降低管路施工的人工成本，同时标准化的尺寸设计可以直接替换同规格的现有三通配件，无需对原有管路做额外改造。

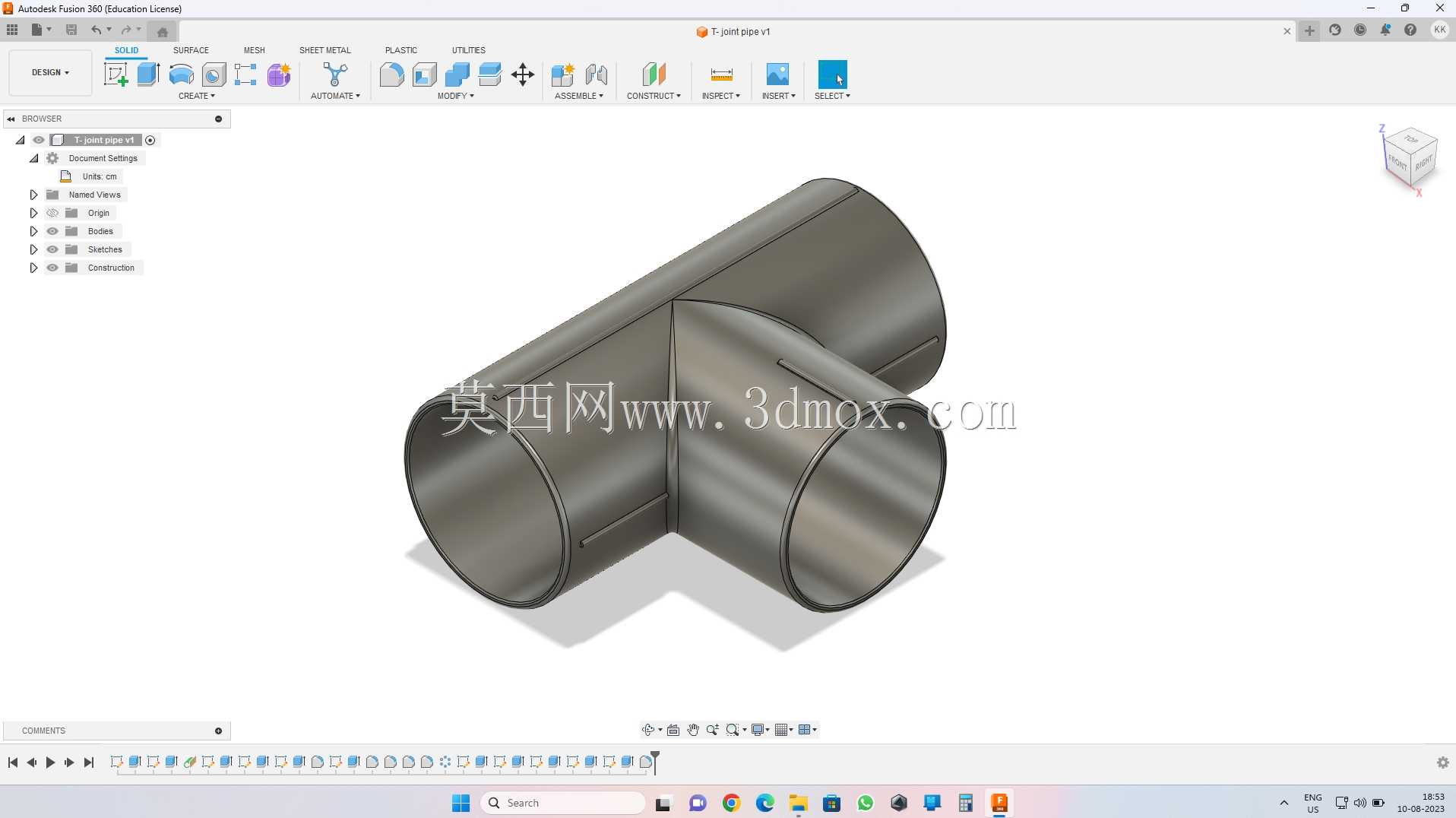

　　在建模过程中，结构设计优先保证了流道的同轴度与内壁光滑度，三个端口的圆柱度公差控制在合理范围内，确保对接直管时不会出现偏心错位的问题，外壁的厚度均匀一致，既不会因为壁厚过薄导致承压能力不足，也不会因为壁厚过大造成材料浪费、整体重量超标，接头的外表面没有多余的凸起结构，整体外形规整，方便管路做外保温层包裹、或是防腐涂层涂刷，适配不同场景下的管路后期处理需求。在管路系统布设时，这类T形接头通常布置在管路需要分流的节点位置，比如暖通系统的供回水支路分流、给排水系统的立管支管连接、工业设备的冷却水分流管路等场景，安装时需要注意介质流向的匹配，当用于分流工况时，介质从直通段的一端输入，可从直通段另一端与垂直端口同时输出，当用于合流工况时，两路介质分别从直通段一端与垂直端口输入，汇合后从直通段另一端输出，平滑的内部流道可以保证不同流向工况下都能保持稳定的介质输送效率，不会出现局部积液、流道堵塞的问题，即使输送带有少量细小杂质的流体，圆弧过渡的内壁也不容易出现杂质沉积，降低管路堵塞的维护概率。
