M4规格方形铜质紧固螺母结构设计

　　在南美区域的小型机电装配、民用五金维修场景里，这类方形螺母的使用频次远高于常规六角螺母，尤其是在薄板类构件的连接工位上，方形结构的防转特性能够省去装配时对螺母侧的卡位操作，单人单手即可完成螺丝的锁紧作业，适配当地小作坊式装配的作业习惯。从结构设计逻辑来看，这款螺母采用方形基体搭配中心M4规格内螺纹的布局，螺纹公称直径4mm，螺距0.7mm，属于常规粗牙螺纹范畴，能够和市面通用的M4外螺纹紧固件实现无间隙配合，不需要额外定制配套螺丝。基体的外形尺寸控制在对边宽度7.80mm、整体厚度2.40mm，这个尺寸边界是经过实际装配验证的：当安装在厚度1.5-2mm的冷轧钢板、亚克力板或者硬质PVC板上时，

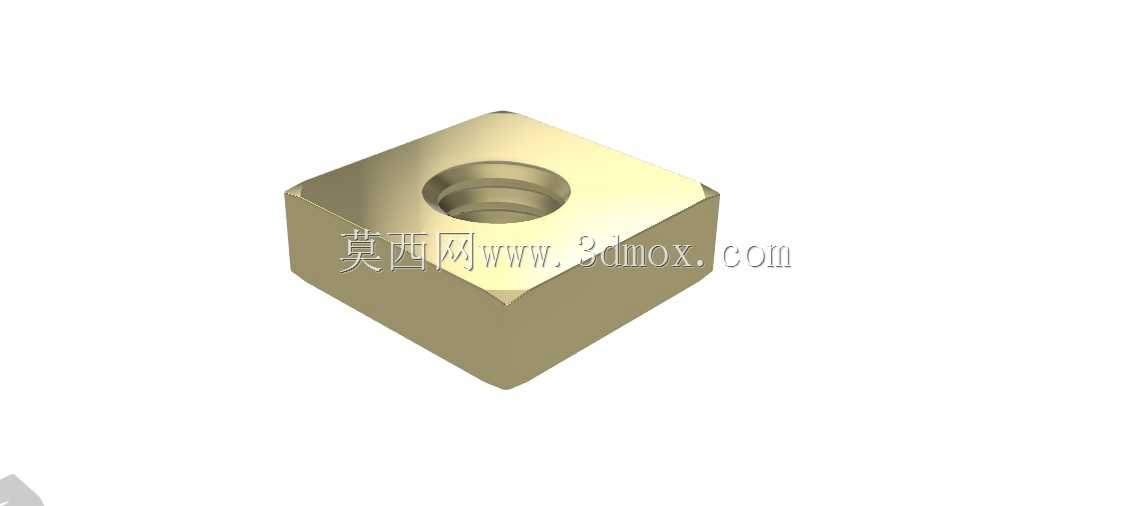

　　方形基体的承压面面积比同规格六角螺母大12%左右，能够有效降低锁紧时对薄板安装面的压强，避免板材被压溃出现凹陷，尤其是在非金属构件的连接场景下，这个优势会更加明显。设计时特意将螺母的四个棱边做了0.2mm的倒角处理，不是尖锐的直角结构，一方面是避免装配过程中棱边划伤操作人员的手部，另一方面也能在放入预制的方形安装槽时起到导向作用，不需要严格对准角度就能顺利卡入槽位，降低装配对位的精度要求，提升批量装配的效率。中心螺纹孔的入口处做了0.15mm的45度倒角，这个结构细节是为了引导外螺纹螺丝顺利旋入，避免出现螺纹错牙、刮伤螺纹牙型的问题，同时也能去除螺纹加工时产生的毛刺，保证螺纹配合的顺畅度。从实际使用场景来看，

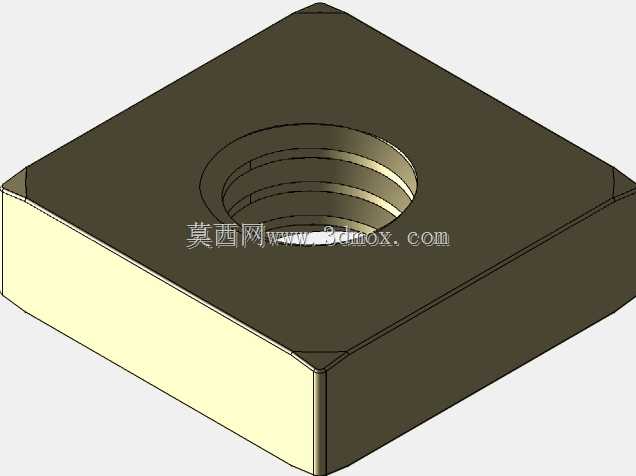

　　这类方形螺母常被用在低压电气柜的内部构件固定、小型消费电子产品的外壳装配、民用家具的五金连接件紧固、小型农机的薄板覆盖件安装等工位，尤其是在安装空间受限、无法使用扳手卡住螺母的场景下，只需要在安装基材上预制对应尺寸的方形卡槽，将螺母嵌入卡槽后就可以直接从另一侧拧动螺丝完成紧固，不需要额外的工具固定螺母，大幅降低狭窄空间内的装配难度。在三维建模过程中，需要重点关注螺纹牙型的建模精度，虽然实际生产中这类螺母多采用冷镦或者压铸工艺成型，但建模时保证牙型角60度、螺距0.7mm的参数准确，能够在虚拟装配时验证螺纹配合的干涉情况，避免实际生产后出现螺纹无法咬合的问题。同时方形基体的平面度公差需要控制在0.05mm以内，

　　保证两个承压面和螺纹孔轴线的垂直度，否则锁紧时会出现螺丝偏斜、连接应力集中的问题，长期受振动载荷作用时容易出现螺丝松动的情况。另外，2.40mm的厚度设计是经过强度校核的，当M4螺丝按照标准扭矩锁紧时，螺母的螺纹牙剪切强度、基体的承压强度都能满足常规机电产品的使用要求，不会出现螺纹滑牙、基体变形的问题，同时尽可能压缩了螺母的整体厚度，适配轻薄化产品的安装空间需求，不会因为螺母厚度过大导致安装后突出构件表面过多，影响产品的外观平整度。在材质选择上，这类铜质螺母的防锈性能优于普通碳钢螺母，在潮湿环境下使用不容易出现锈死的情况，后期维护拆卸更加方便，同时铜材质的质地相对偏软，锁紧时能够和安装面形成更紧密的贴合，一定程度上起到防松的效果。需要注意的是，这类方形螺母的安装卡槽尺寸需要和螺母对边尺寸做间隙配合，单边间隙控制在0.1-0.15mm即可，间隙过大会导致螺母在卡槽内出现晃动，锁紧时容易跟转，间隙过小则会导致螺母无法顺利嵌入卡槽，增加装配的难度。在做整机结构设计时，如果选用这类螺母，需要在安装位的结构设计上提前预留卡槽的加工空间，对于塑料件来说可以直接在注塑时一体成型方形卡槽，不需要后续二次加工，对于金属薄板件则可以采用冲压的方式加工出方形沉槽，将螺母嵌入沉槽后再进行装配，能够进一步提升连接结构的整体性。
