适配2020与2040型材的T/L/V型连接支架

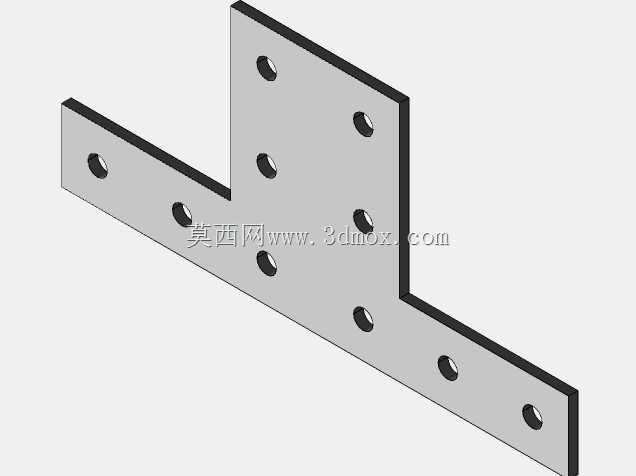

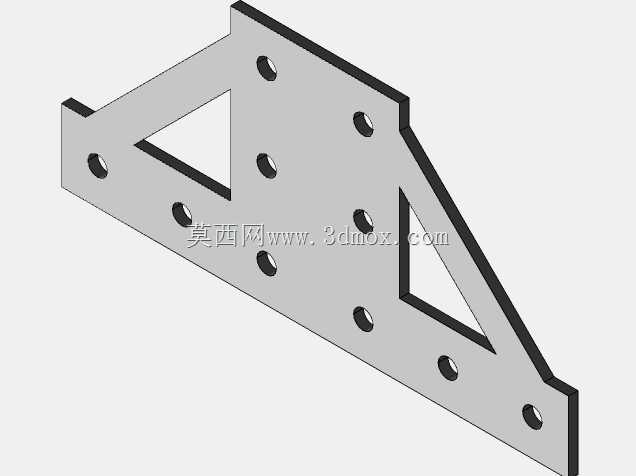

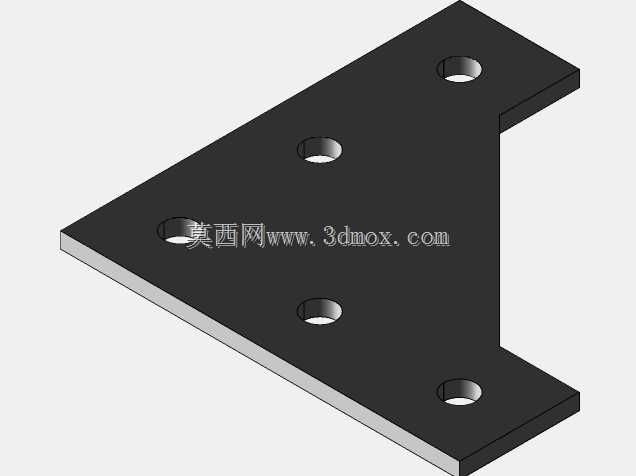

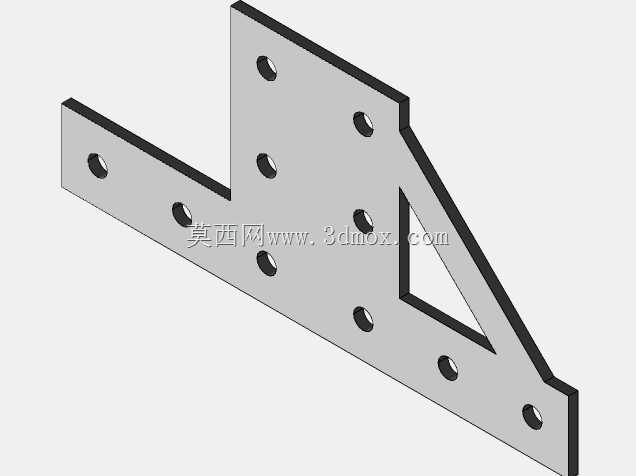

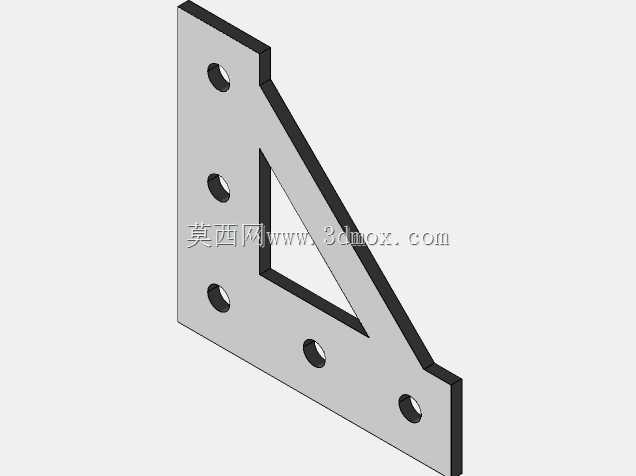

　　在工业铝型材搭建的框架体系里，连接支架是决定框架整体刚性、装配精度与后期维护便捷性的核心基础零件，本次涉及的三款不同构型的支架，分别对应T型对接、L型直角转角、V型斜向衔接三类最常见的型材拼接场景，专门匹配工业领域应用极广的20系列与40系列挤压铝型材的安装尺寸。从实际产线应用来看，这类支架覆盖的场景非常宽泛：小型自动化设备的外围护框架搭建时，L型支架可用于型材垂直转角的快速固定，无需在型材端面做复杂的攻丝或铣削加工，仅需通过端面螺栓与型材预置的T型螺母配合，就能完成直角部位的锁固，相比传统的内置角件，外置式的L型支架安装时不需要提前在型材槽内预置螺母，后期调整框架尺寸时，仅需松开外侧螺栓即可挪动支架位置，对现场改型的适配性更强。T型支架主要用于两根型材的同平面直线对接场景，比如输送线的侧边导轨延长、设备台面的型材拼接部位，传统的型材对接需要使用内置的对接连接件，装配时需要从型材端面插入，长距离框架搭建时一旦中间段需要拆改，必须拆解整段型材才能调整，而外置T型支架可以在型材任意位置完成对接锁固，装配容错率更高，尤其适合现场临时改线、小批量非标设备的快速搭建场景。V型支架则针对非90度的斜向支撑场景，比如设备的斜向加强筋、倾斜布置的操作台面框架、物料滑道的支撑结构，这类斜向连接如果采用常规角件需要额外切割型材角度，对现场加工精度要求高，而匹配角度的V型支架可以直接完成斜向型材与主框架的固定，省去现场角度裁切与校准的工序。从设计逻辑来看，

　　三款支架均采用等厚板材折弯成型，折弯处做了适配型材圆角的避让处理，避免安装时支架折弯内角与型材外角的圆角发生干涉，保证支架安装面与型材表面完全贴合，不会出现锁固后支架翘曲、连接间隙过大的问题。安装孔位完全对齐20与40系列型材的中心槽距，每个连接面设置两个安装孔，形成稳定的两点固定结构，避免单螺栓固定时出现的支架绕螺栓转动的问题，孔位直径适配常用的M6内六角螺栓，孔边做了沉头处理，螺栓锁固后头部完全沉入支架平面内，不会突出表面剐蹭管线或操作人员。支架的安装边界经过反复校核，当用于20系列型材连接时，支架外边缘与型材槽口的距离预留了足够的扳手操作空间，使用常规L型内六角扳手即可完成螺栓锁固，不需要使用特殊的超薄扳手；

　　当适配40系列型材时，支架的折弯边长刚好覆盖型材的安装平面，不会突出型材表面影响后续的板材、护罩等附件安装。从受力角度考量，支架板材厚度经过选型计算，在常规的静态框架载荷下，折弯部位的应力远低于材料屈服强度，即使在设备运行产生的持续振动工况下，也不会出现支架变形、螺栓松动的问题，连接面的平面度公差控制在0.1mm以内，锁固后型材之间的拼接错位量小于0.2mm，完全满足自动化设备、工作台架、物料货架等场景的装配精度要求。不同于市面上通用的一体角码，这三款支架的构型完全针对20与40型材的三类核心拼接场景做了优化，没有多余的结构冗余，在保证连接强度的前提下尽可能缩小支架的外形尺寸，避免支架突出影响框架整体外观，同时减少材料占用，

　　控制零件成本。在实际装配过程中，操作人员不需要做额外的划线、钻孔工序，仅需将支架贴合在型材连接部位，对齐孔位后穿入螺栓锁固即可，单处连接的装配时间不超过30秒，相比传统的内置连接件装配效率提升60%以上，尤其适合快装式框架、教学实训平台、展会临时展架等需要快速搭建、反复拆装的场景。针对不同的使用环境，支架表面可做阳极氧化、镀锌、喷塑等不同的表面处理，阳极氧化处理的支架适配常规工业车间环境，耐油污、耐日常摩擦，镀锌处理的支架可用于湿度较高的仓储场景，具备基础的防锈能力，喷塑处理的支架可匹配不同设备的外观配色需求，满足消费类设备、展示类框架的外观要求。在做框架受力设计时，这类外置支架的受力路径更清晰，载荷通过支架板材直接传递到相邻的两根型材上，不像内置角件的受力需要通过型材槽口的螺母传递，在大载荷工况下不会出现螺母从槽口滑脱的问题，连接可靠性更高。对于结构设计人员来说，在做铝型材框架三维建模时，直接调用这三款支架模型，可以快速完成不同连接部位的结构设计，不需要重复绘制角码、打孔、校核孔位，大幅提升建模效率，同时模型的安装孔位、折弯尺寸完全匹配实际量产零件的参数，导出工程图后可以直接用于生产加工，不会出现建模尺寸与实际零件不符导致的装配干涉问题。
