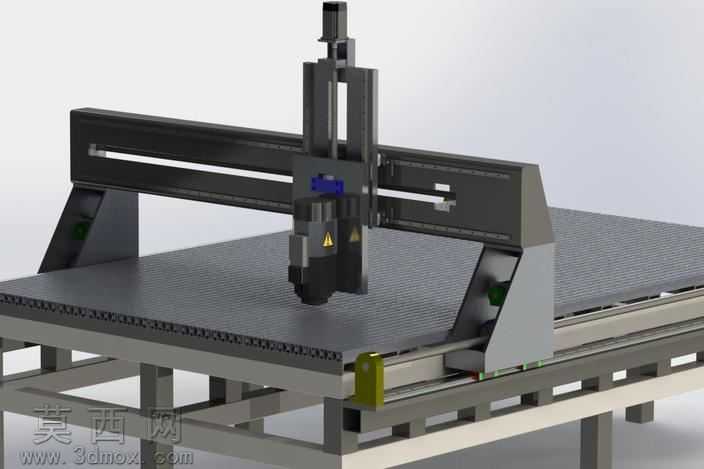

龙门式单主轴木工数控雕刻加工设备

本模型采用三维参数化建模方式完成整体装配设计，完整还原了龙门移动式木工数控加工设备的全部机械结构，建模过程中严格遵循木工加工设备的实际设计规范，对各功能部件的装配关系、运动行程、安装定位尺寸都做了精准还原，确保模型可直接用于结构验证、方案展示与教学演示场景。模型主体结构分为床身机架、龙门移动横梁、主轴加工头、加工工作台四大核心模块，床身部分采用方管焊接机架结构，建模时还原了机架的型材拼接方式、支撑筋布局，搭配直线导轨安装基准面的结构设计，保证整体机架的刚性表现符合木工板材加工的承重需求；工作台采用网格吸附式台面设计，还原了台面的T型槽排布、真空吸附孔位布局，可适配不同尺寸的木质板材装夹固定需求。龙门横梁部分采用铝型材搭配钢板焊接的组合结构，建模时还原了横梁的导轨安装位、齿条传动安装基准、拖链走线槽结构，可实现横梁沿床身长度方向的Y向伺服进给运动；主轴滑座通过直线导轨安装在龙门横梁上，搭配滚珠丝杠传动副实现X向横向进给，主轴安装座通过垂直导轨与滑座连接，实现Z向垂直进给运动，三个进给轴均还原了伺服电机、联轴器、丝杠螺母座、行程限位开关的安装结构，传动路径清晰可查。加工主轴部分还原了风冷高速电主轴的外形结构、夹头安装位、冷却风道结构，搭配主轴压刀装置、除尘罩接口结构，可适配不同规格的木工铣刀完成雕刻、开料、铣型加工工序。模型渲染阶段采用金属机架哑光灰漆、铝型材阳极氧化银、导轨镀铬亮面、工作台防滑胶面的材质区分，各部件材质质感贴合真实工业设备的视觉表现，渲染视角清晰展示了设备的整体布局与运动部件的相对位置，可直观呈现设备的加工运行范围。设计过程中充分考虑木工加工的实际工况，对龙门移动的行程余量、主轴升降的安全距离、机架底部的调平脚杯结构都做了对应设计，整体结构紧凑合理，兼顾了加工幅面与设备刚性的平衡，可用于中小型木工加工厂的板材开料、浮雕雕刻、异形铣型加工场景，模型的各零部件均为可编辑参数化特征，方便后续根据实际加工需求修改行程参数、更换主轴规格、调整工作台尺寸。
