CoreXY型3D打印设备独立式耗材卷轴支撑结构

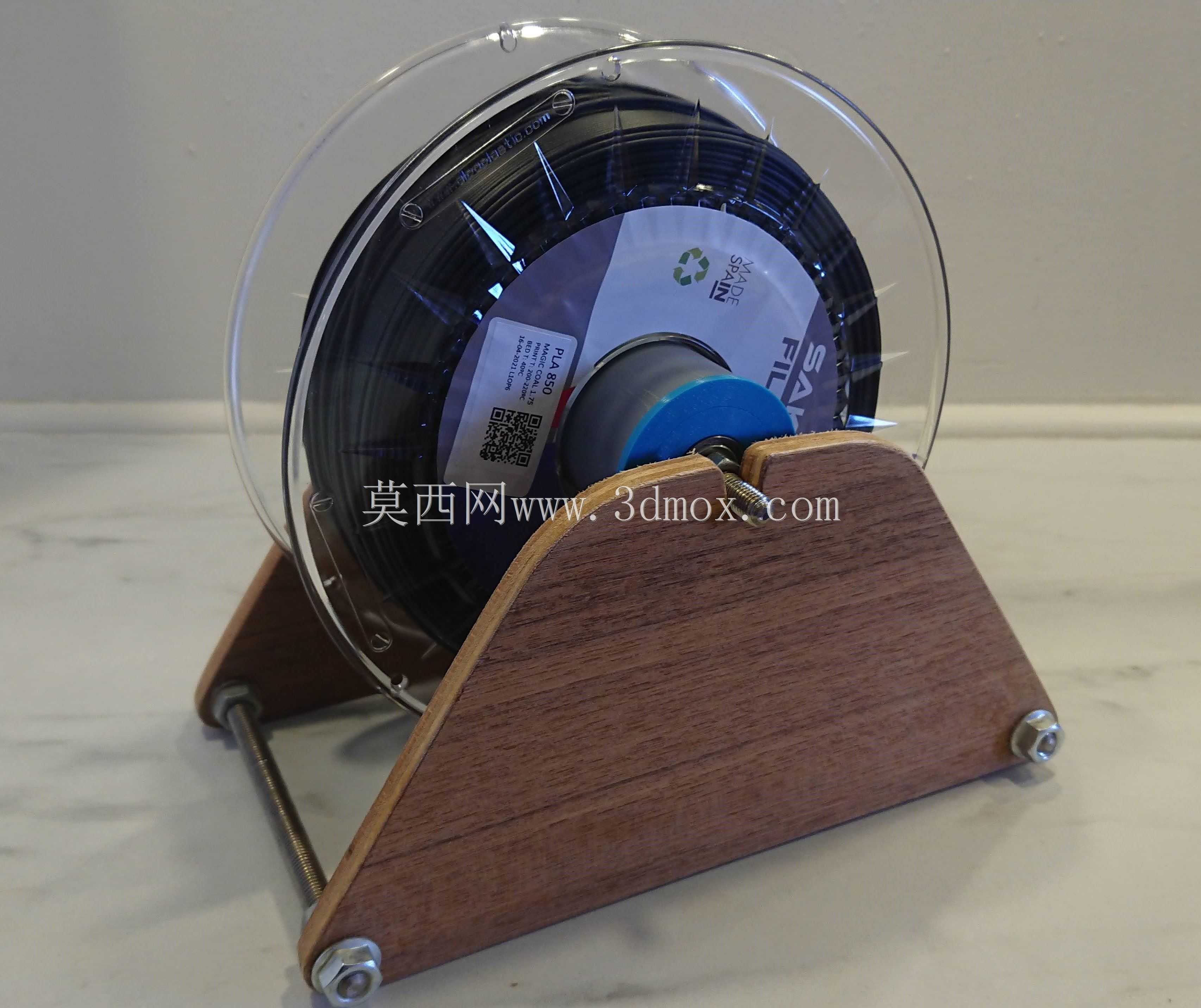

　　在桌面级FDM3D打印设备的日常使用场景中，耗材卷轴的放置方式直接影响送丝顺畅度，若卷轴转动阻尼不均、支撑结构同轴度偏差过大，极易出现送丝卡顿、耗材拉扯断料、打印层厚不均等问题，尤其针对CoreXY结构这类高速运动的打印设备，送丝路径的稳定性对打印成品质量的影响更为显著。这款独立式卷轴支撑结构，正是针对桌面级打印场景中常见的耗材架适配性差、转动阻力大、无法兼容不同规格线轴的痛点设计，无需依附打印机型材框架安装，可独立放置在设备侧方任意平整台面，适配绝大多数1kg标准装FDM打印耗材卷轴，也可通过调整支撑间距兼容更大容量的耗材线轴。

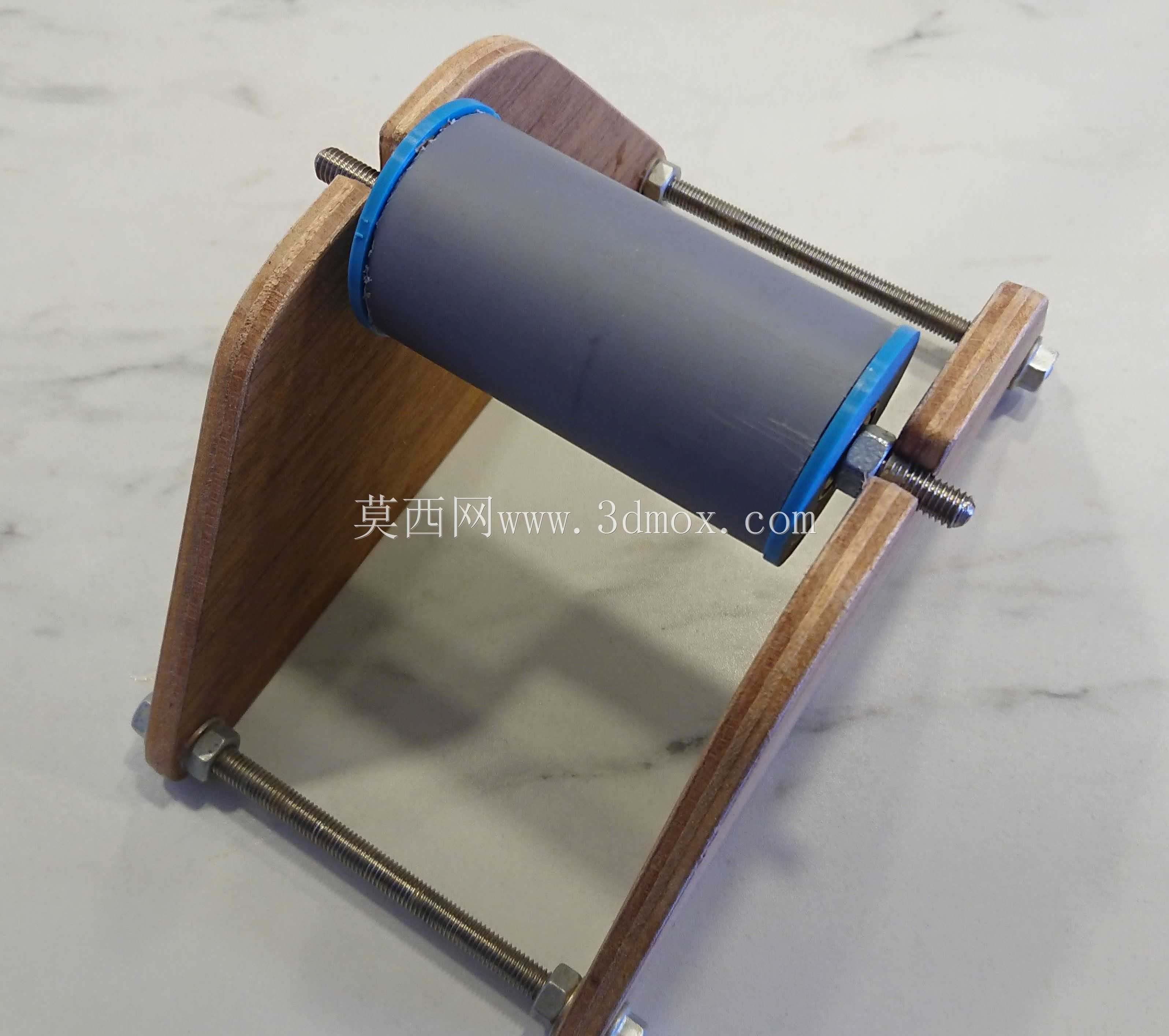

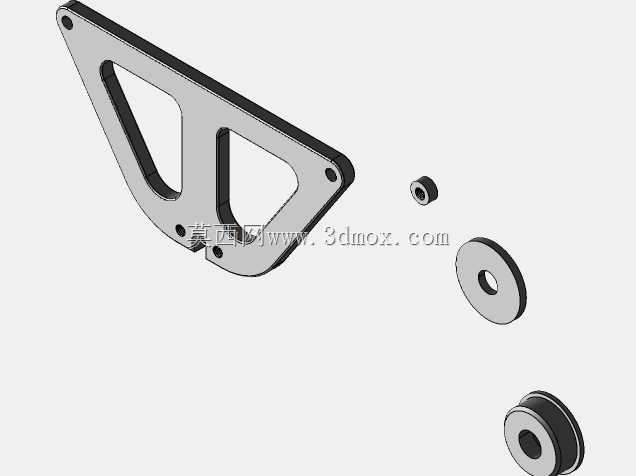

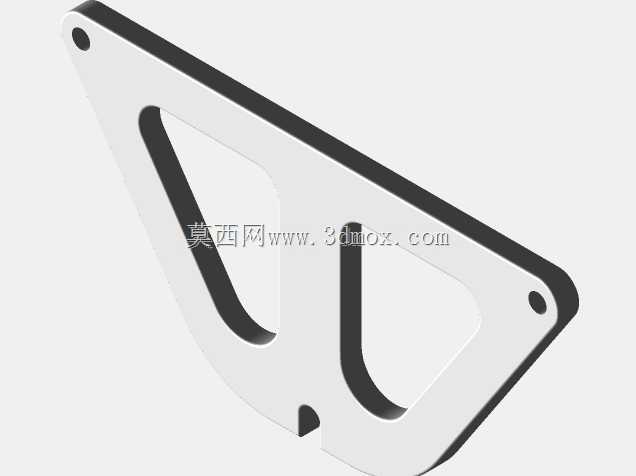

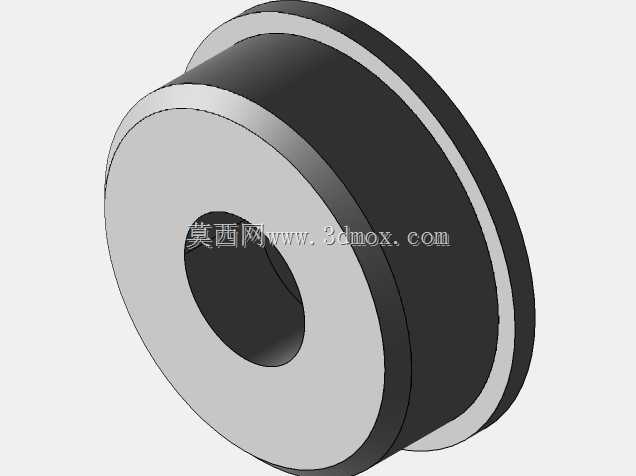

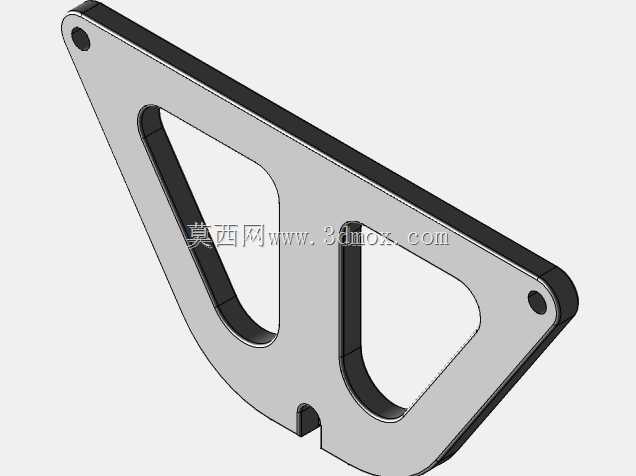

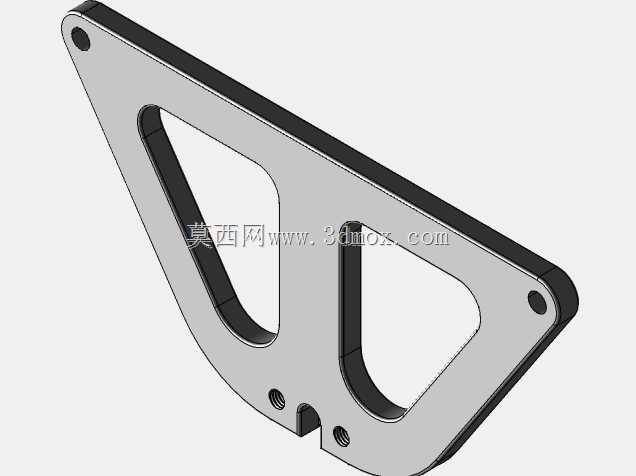

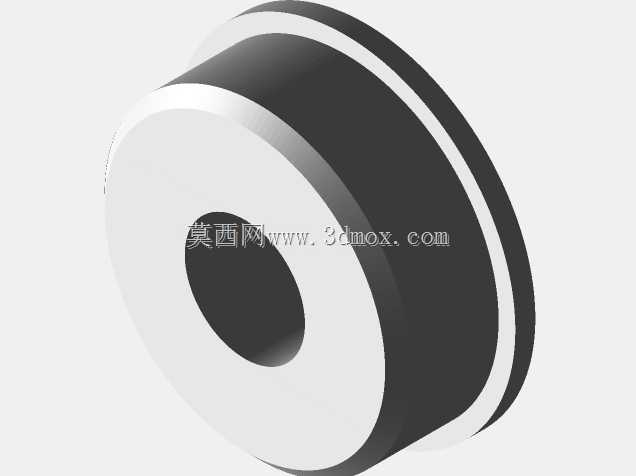

　　结构核心的转动副采用滑动滚珠轴承作为转动载体，轴承内圈穿入整根50mm规格PVC硬质管材作为芯轴，相比常见的光轴直接穿入卷轴内孔的结构，PVC管的采购成本极低，在常规五金渠道即可获取，管材表面粗糙度均匀，与轴承内圈配合后可保证整根芯轴的同轴度，避免芯轴弯曲导致的转动卡滞。两侧的支撑侧板采用层压木质板材加工，相比3D打印的塑料支撑件，木质板材的结构刚性更强，长时间承重不会出现蠕变变形，侧板采用三角形轮廓设计，底部支撑边长度经过核算，放置在台面上时的重心投影完全落在支撑面范围内，即使满料1kg卷轴高速转动时也不会出现侧翻、晃动的问题。

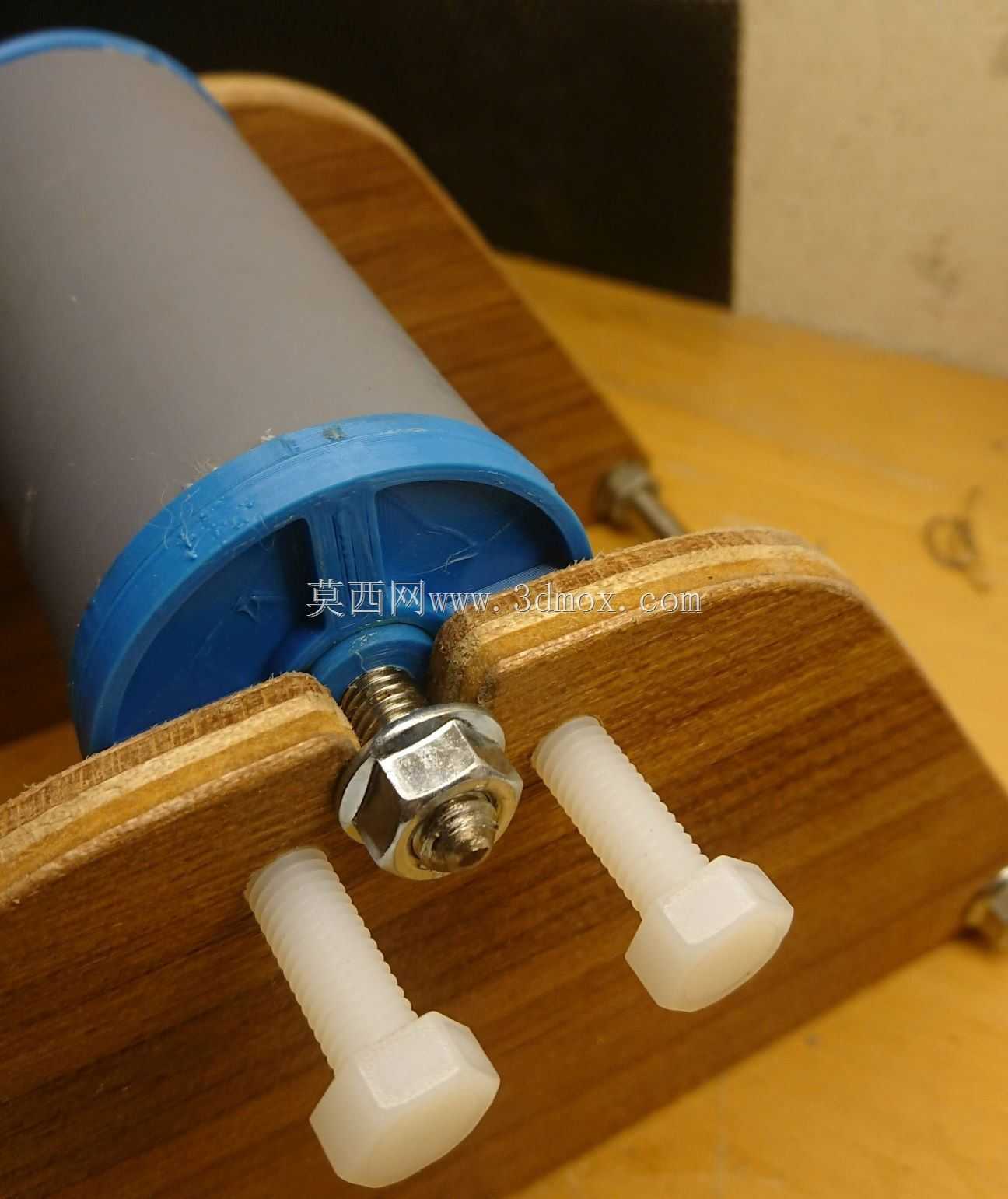

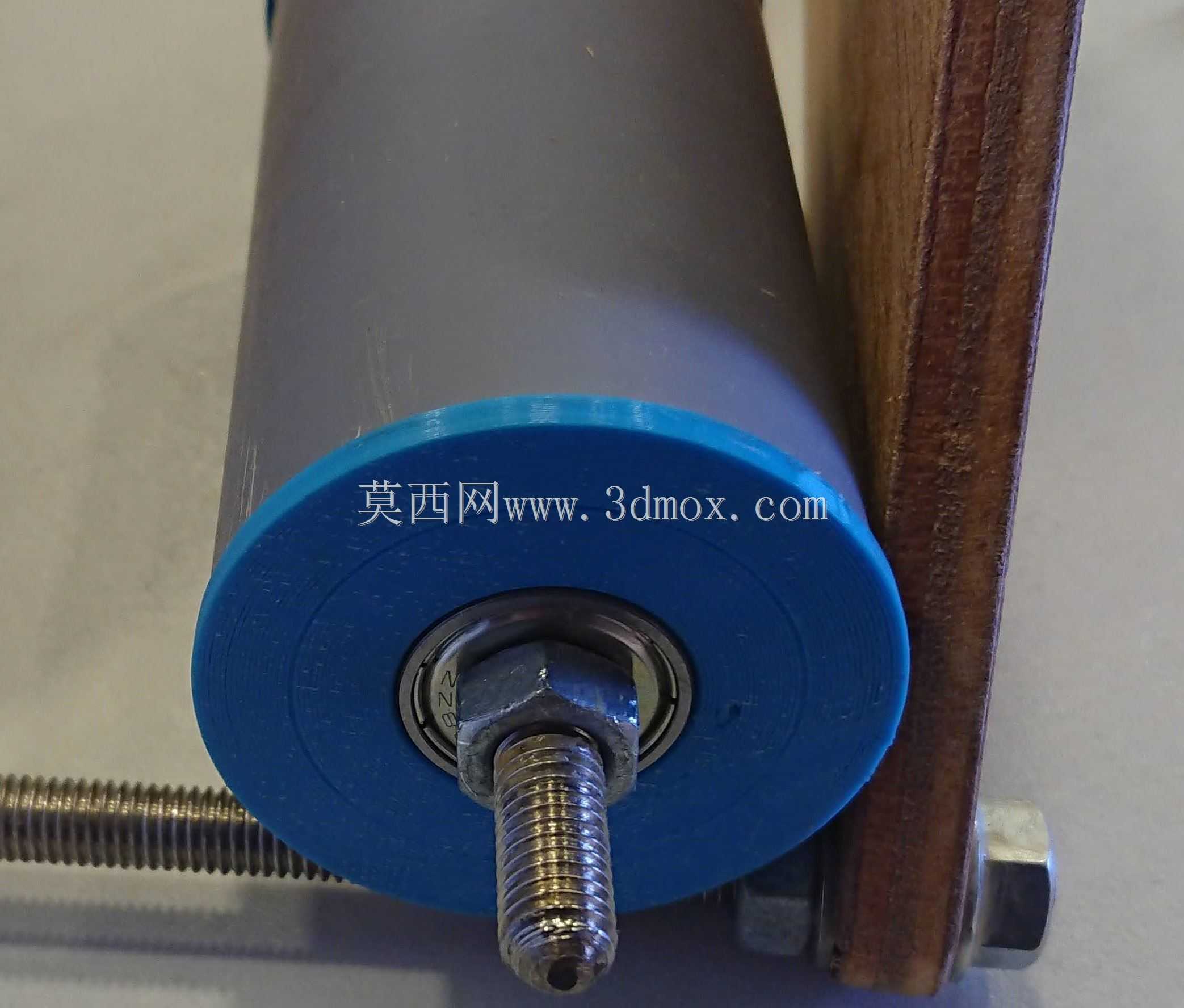

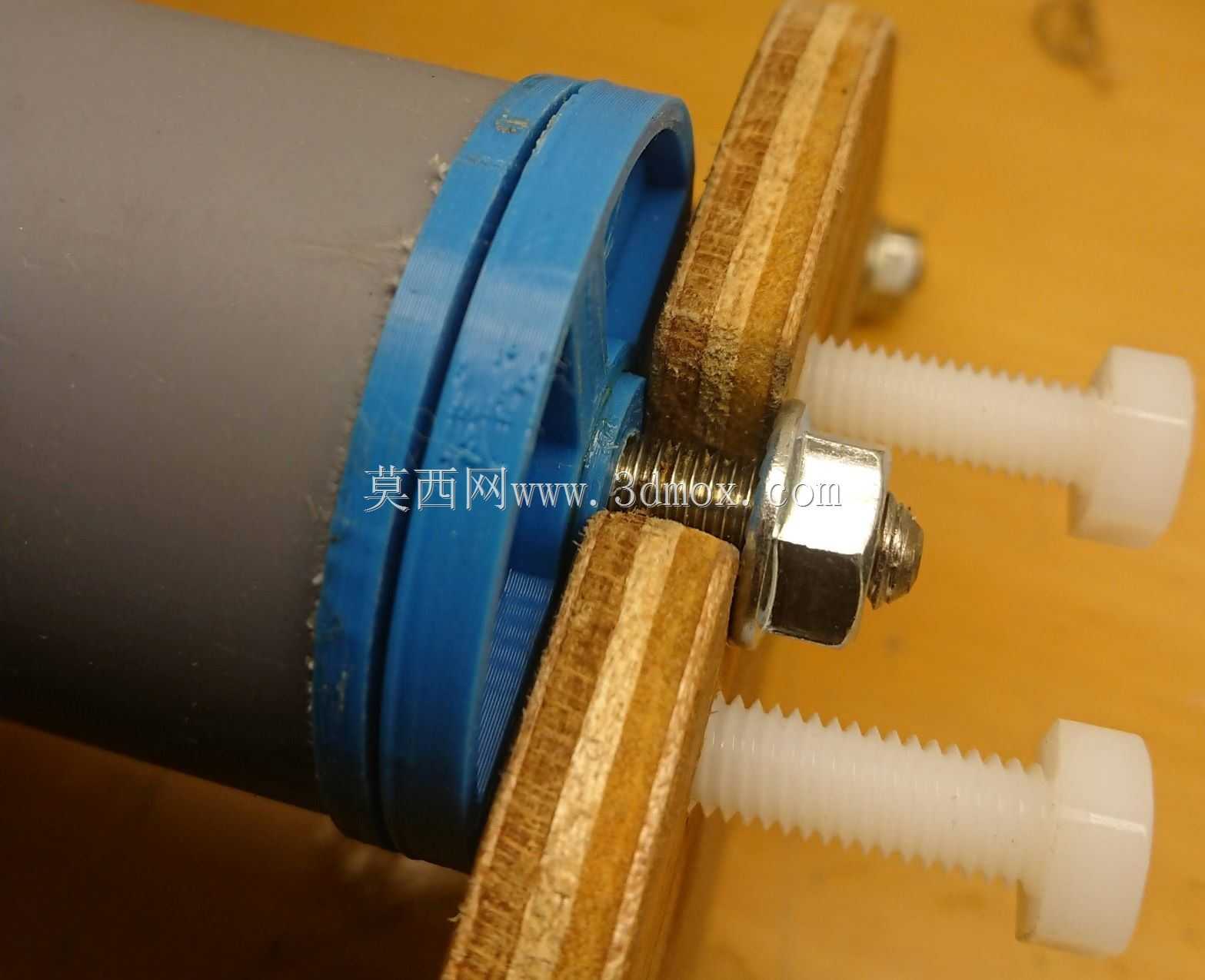

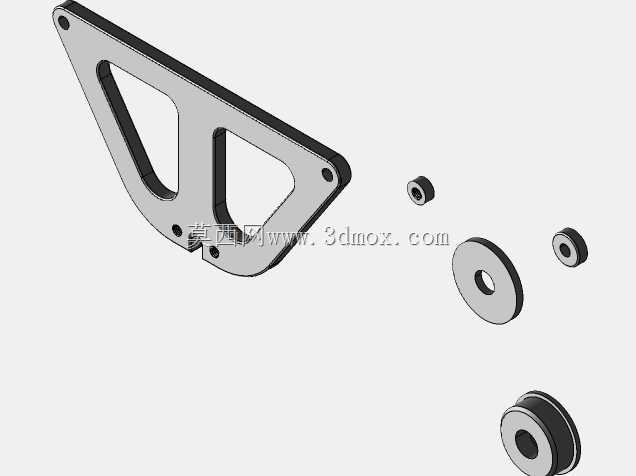

　　两侧支撑侧板的底部通过两根平行的金属螺纹杆进行连接锁紧，螺纹杆两端采用螺母紧固，可根据不同耗材卷轴的宽度灵活调整两个侧板之间的间距，调整范围覆盖50mm到120mm宽度的常规耗材卷轴，无需额外加工定制转接件。轴承嵌入侧板的安装孔位时，孔位与轴承外圈采用过渡配合，压入后无需额外打胶固定即可保证轴承外圈不随芯轴转动，避免长期使用后轴承外圈磨损侧板安装孔导致的配合间隙过大问题。卷轴与PVC芯轴之间的配合间隙经过优化，常规耗材卷轴的内孔直径普遍在52mm到55mm之间，50mm的PVC芯轴可轻松穿入绝大多数卷轴内孔，芯轴两端超出侧板的长度预留了足够的操作空间，更换耗材时只需抽出芯轴即可完成卷轴更换，无需拆解整个支撑结构。

　　从安装边界来看，整个支架的整体占地面积不足A4纸张大小，放置在打印设备侧方时不会占用过多桌面操作空间，支架的整体高度经过优化，卷轴安装完成后的出丝高度与常规桌面级3D打印机的进料口高度差控制在150mm以内，送丝路径的弯折角度小于15度，可最大程度降低送丝过程中的阻力，避免耗材在路径中出现弯折脆断的问题。针对部分用户使用非标准规格耗材卷轴的需求，设计时也预留了足够的改造空间，若需要适配更小内孔的卷轴，只需更换对应直径的PVC管材即可，无需重新加工两侧的支撑侧板，轴承与侧板的配合尺寸为标准件通用尺寸，更换不同内径的轴承即可适配不同直径的芯轴，整体结构的零件通用化率极高，所有零部件均可通过常规五金渠道采购，无需定制特殊规格的加工件。

　　在实际使用过程中，这种独立式支架相比固定在打印机型材上的支架还有一个明显优势，就是可完全隔离打印机自身运行时的振动传递，打印过程中设备框架的振动不会传导到卷轴上，避免卷轴因振动出现异常转动导致的耗材松脱、缠绕问题。支架底部与台面接触的位置可粘贴防滑橡胶垫，进一步提升放置稳定性，即使在高速打印、设备运动加速度较高的场景下，支架也不会出现移位。转动副的滚珠轴承采用开放式轴承结构，转动阻力极小，即使是较轻的0.5kg装耗材卷轴，也可在极小的拉力下顺畅转动，不会出现因卷轴转动滞后导致的送丝不足问题，同时轴承的维护成本极低，长期使用后若出现转动阻尼变大的情况，只需滴入少量润滑脂即可恢复顺畅转动，无需整体更换结构件。
