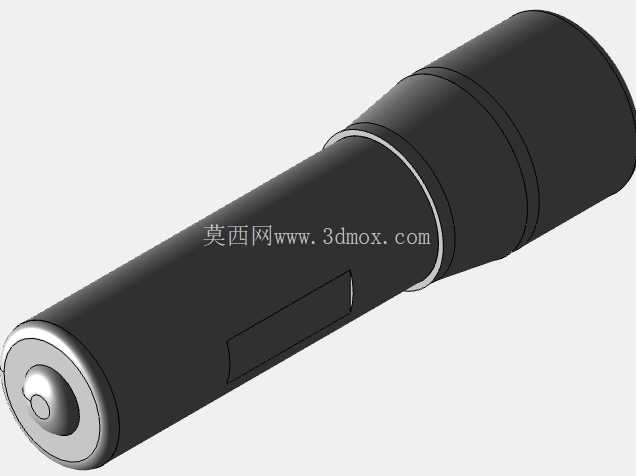

LEDLenser P7手持手电筒结构建模

　　建模时优先还原了主体筒身的核心尺寸，筒身主体直径实测为29.50毫米，这个尺寸是夹持类配件设计的核心基准，考虑到实物表面因加工工艺、长期使用磨损存在的尺寸波动，建模时没有做严格的整圆理想化处理，保留了实物表面的轮廓偏差，避免后续做夹具设计时出现理论尺寸和实物不匹配的问题。筒身侧面的平面特征宽度为28.0毫米，这个平面是很多快拆支架的定位接触面，建模时准确还原了平面的位置、宽度以及和筒身圆柱面的过渡圆角，确保后续配套设计的定位块可以完全贴合，不会出现转动打滑的情况。这款手持照明设备的三维建模，核心服务于户外作业、设备检修、夜间骑行配套固定装置开发等实际场景，建模过程完全参照实物测绘数据完成，没有做理想化的参数修正，尽可能还原实物的实际加工与装配公差带来的外形特征。从实际使用场景来看，这类手持电筒是工业现场巡检、户外探险、自行车夜间骑行的常用照明工具，很多使用者会根据自身使用需求定制配套的固定夹具、挂载支架，这就要求三维模型的外形尺寸、轮廓特征尽可能和实物匹配，否则后续设计的固定件会出现装配干涉、夹持松动的问题。

　　从功能结构来看，这款电筒采用圆柱形筒身设计，尾部设置按压式开关，建模时还原了尾部开关的凸起轮廓、按键的按压行程空间，头部的出光部分做了等比例的轮廓还原，没有拆解内部的光学结构，因为对于外部配套件设计来说，内部结构不会影响外部装配尺寸，只需要保证外部轮廓的准确性即可。建模过程中没有追求100%的外观细节复刻，而是优先保障安装边界、配合尺寸的准确性，毕竟这个模型的核心用途是给配套固定装置、挂载配件的设计提供尺寸参考，而不是做外观渲染用的展示模型。比如筒身的防滑滚花、表面印刷标识这些不影响装配的特征，建模时做了简化处理，既可以降低模型的文件体量，也不会影响后续结构设计的尺寸参考价值。

　　在实际的机械设计工作中，很多外购的标准工具、手持设备都不会提供官方的三维模型，设计配套工装、固定夹具的时候就需要自行测绘建模，这类建模不需要追求极致的外观还原，核心是要把所有和装配相关的尺寸、轮廓、边界条件做准确，比如筒身的直径公差范围、平面的位置度、尾部开关的突出高度、头部灯头的外径尺寸，这些参数直接决定了后续设计的夹具能不能正常安装、会不会压到按键、会不会遮挡出光路径。拿自行车骑行固定支架的设计来说，支架的夹持环内径需要匹配筒身直径，如果模型把筒身直径做小了，实际装配的时候夹持环就会夹不紧，骑行过程中电筒会晃动甚至掉落；如果忽略了筒身的平面特征，夹持环做了全圆周的光滑内壁，使用过程中电筒会因为路面振动发生转动，导致照明角度偏移。

　　尾部开关的突出高度如果建模不准确，设计的支架尾部挡圈就可能压住开关，导致电筒常亮或者无法正常开关，这些都是实际设计过程中经常遇到的问题。这款模型在建模时特意保留了实物的轮廓偏差，没有把筒身做成完美的理想圆柱，就是因为实际量产的产品因为注塑、阳极氧化等工艺的影响，外形尺寸会存在一定的波动，完美的理想模型反而会给后续设计带来误导，导致加工出来的配件和实物适配性差。对于结构设计从业者来说，这类测绘建模的核心价值就是贴近实物的真实状态，而不是追求参数上的完美规整，毕竟所有的设计最终都要和实物装配，适配真实的使用场景。
