铝型材框架配套黑色塑料端盖结构设计

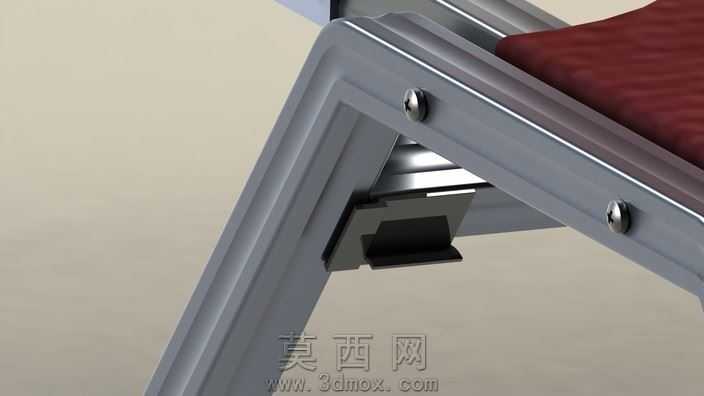

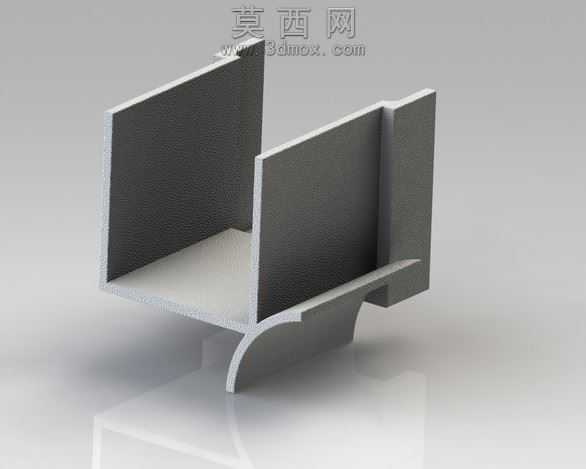

本作品为适配工业铝型材框架的塑料端盖三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先依据对应规格铝型材的端面轮廓尺寸绘制二维草图，精准匹配铝型材的槽口宽度、壁厚、安装孔位坐标，通过拉伸凸台命令生成端盖的主体基座，针对与铝型材卡接的部位设计带微小拔模斜度的卡扣结构，确保装配后可实现过盈卡合，无需额外紧固件即可完成固定。建模过程中对端盖的边缘做了R0.5mm的圆角过渡处理，避免安装使用时出现锐边划伤的安全隐患，同时针对焊缝防护需求，在端盖对应铝型材拼接焊缝的位置设计了内凹避让槽，既可以完全覆盖铝型材的端面切口，又能避让焊接凸起部位，保证安装贴合度。材质设定阶段选用常用的改性PP塑料作为模拟材质，渲染时调整材质参数为哑光深黑色，添加15%的灰度反射效果模拟硬质塑胶的表面质感，场景布光采用三点光源法，主光源从侧上方45度投射，突出卡扣结构与端面的层次关系，辅助光源补亮暗部细节，避免结构死角出现死黑区域，背景选用浅米色哑光地面，让黑色端盖与银灰色铝型材的色彩对比更清晰，直观呈现装配后的实际效果。设计思路围绕实用防护需求展开，这款塑料端盖主要用于铝型材框架的端面封堵，一方面可以避免铝型材切割后的尖锐端面造成磕碰伤害，另一方面可以阻挡灰尘、水汽进入铝型材的内腔槽道，防止型材内部积灰锈蚀，同时专门针对日光浴床这类框架使用场景做了结构优化，端盖安装后可抵消框架拼接处的焊缝凸起影响，避免焊缝部位长期受力出现应力开裂，也能防止外部杂物剐蹭破坏焊缝防护层，延长框架整体的使用寿命。结构设计上充分考虑注塑生产的工艺要求，所有卡扣的厚度控制在1.2mm，主体壁厚均匀保持1.5mm，避免注塑成型时出现缩痕、缺胶等缺陷，安装导向部位做了10度的导入斜角，方便人工快速按压装配，无需专用工具即可完成拆装更换。渲染输出的效果图清晰展示了端盖与铝型材装配后的贴合状态，卡扣与铝型材槽位的配合间隙控制在0.1mm以内，既保证安装后的紧固性不会轻易脱落，又不会因为过盈量过大导致装配困难，整体结构简洁实用，完全适配对应规格铝型材的使用需求，可直接用于相关框架产品的配套生产参考。
