防静电PCB板清洁手持毛刷结构设计

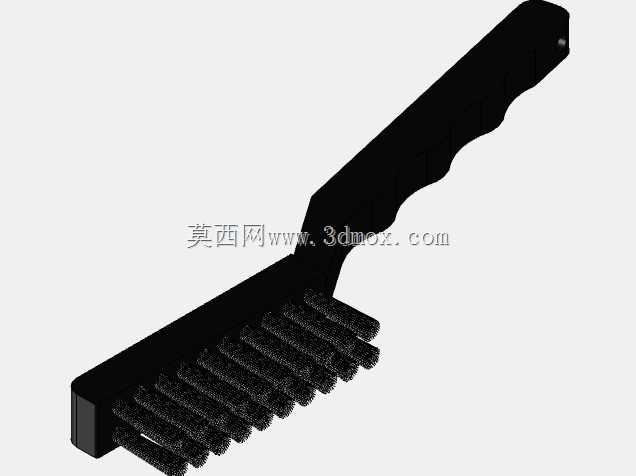

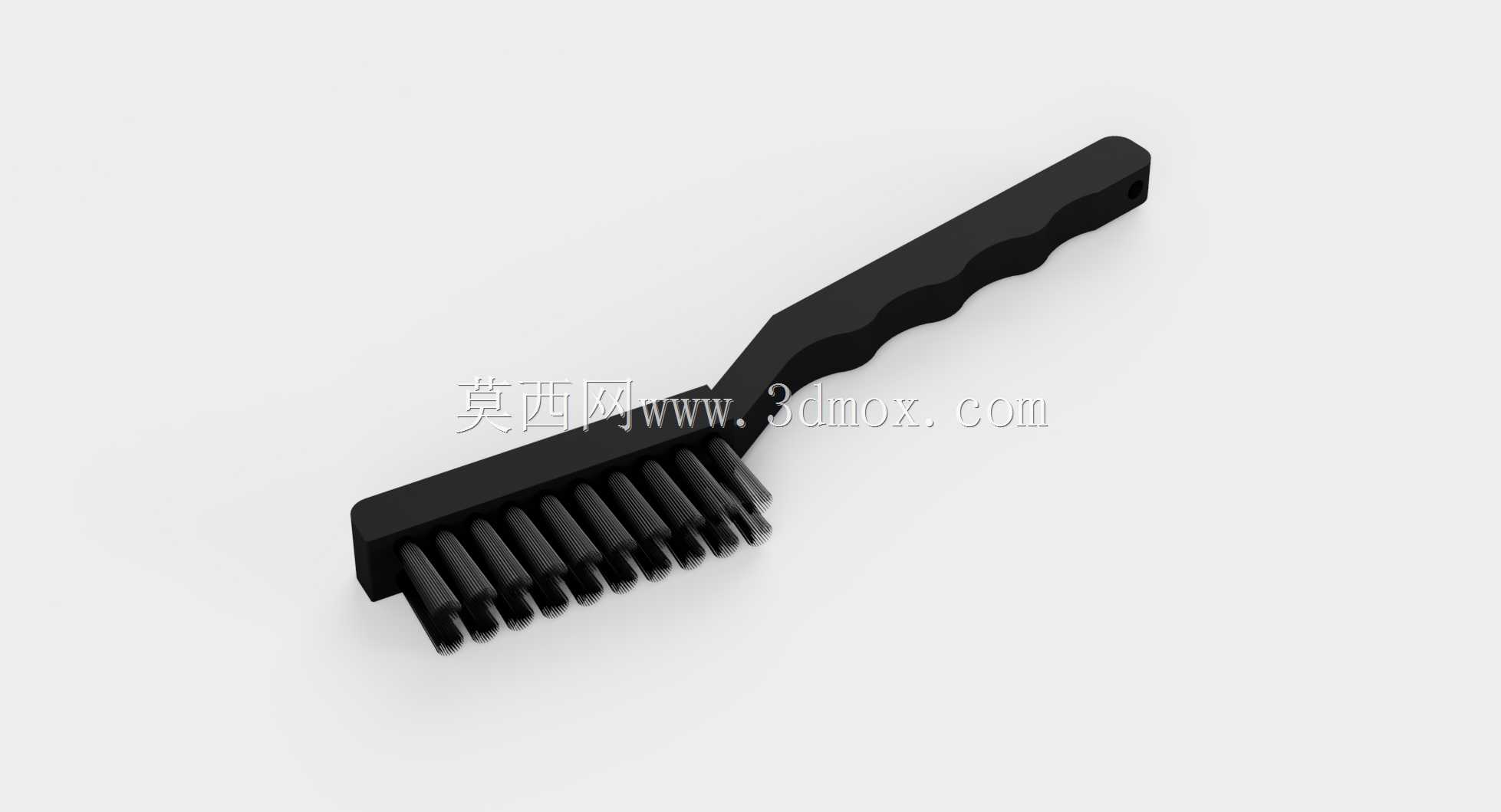

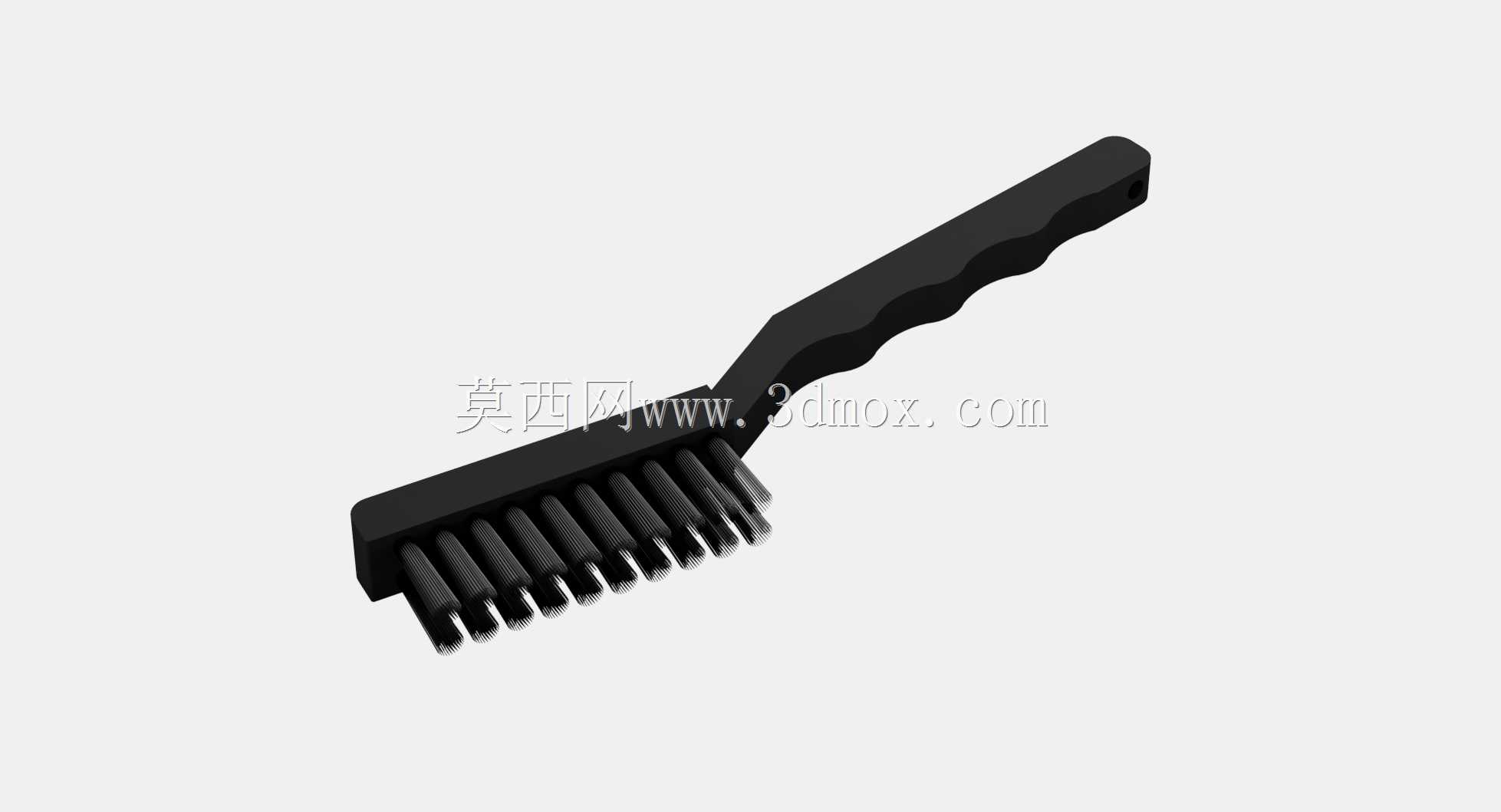

　　在电子制造产线的SMT工序、PCB返修工位、实验室电路板调试场景中，静电放电是损伤精密电子元器件的核心隐患之一，这款ESD安全清洁刷的设计初衷，就是解决普通毛刷在清洁电路板表面时易积累静电、刮伤焊盘、残留刷毛的痛点。从实际使用场景出发，手持握柄采用符合人体工学的波浪形轮廓，每一处指位凹陷都匹配成年人握持时的手指自然弯曲弧度，长时间握持操作不会产生硌手的疲劳感，握柄末端预留的悬挂孔，适配产线工具挂板的标准挂钩尺寸，方便工位定点收纳，避免工具随意摆放造成的污染或丢失。刷体与握柄采用一体化注塑成型的结构设计，不存在拼接缝隙，不会在清洁过程中藏纳焊锡渣、助焊剂残留等污物，日常维护时只需用异丙醇擦拭即可快速清洁，

　　不会残留污渍交叉污染不同的电路板。刷毛部分采用导电改性的尼龙材质，表面电阻稳定在10^6-10^9Ω的防静电区间，清洁过程中摩擦产生的静电荷可以通过刷毛、刷体、握持的人体快速泄放，不会积累静电击穿PCB上的CMOS器件、贴片电容等静电敏感器件，刷毛的直径、长度与排布密度经过多轮场景验证，单根刷毛直径控制在0.15mm左右，既有足够的韧性扫去PCB表面的锡珠、灰尘、助焊剂碎屑，又不会过硬刮伤绿油层或碰歪0402及以下封装的贴片元件，刷毛排列采用前密后疏的布局，前端密集刷毛可以深入QFP、BGA封装芯片的引脚缝隙清理浮尘，后端稍疏的刷毛可以快速扫走大面积的碎屑，清洁效率比普通平直毛刷提升近40%。从安装边界与尺寸适配来看，

　　整刷总长度控制在160mm左右，刷头部宽度25mm，刚好适配大部分消费电子类PCB的板边宽度，在狭窄的返修工位、治具内部操作时不会因为尺寸过大磕碰周边的夹具或元件，握柄的截面直径控制在18mm，不管是戴防静电指套还是丁腈手套操作，都能稳定握持不会打滑。设计过程中特意规避了普通毛刷常见的掉毛问题，刷毛植入刷体后采用热熔固定工艺，每一束刷毛的根部都被熔融的刷体材质完全包裹固定，经过上千次往复摩擦测试也不会出现掉毛情况，避免刷毛残留在电路板上造成后续焊接短路、接插件接触不良等隐患。在实际产线应用中，这款清洁刷除了用于PCB板的清洁，还可以用于电子元器件托盘、防静电周转箱、SMT钢网表面的浮尘清理，适配电子制造、实验室调试、

　　电器维修等多个对静电防护有要求的场景，刷体整体采用耐溶剂的ESD改性PP材质，接触常用的异丙醇、洗板水等清洁溶剂时不会被腐蚀溶解，也不会析出有害物质污染电路板表面。不同于普通民用毛刷，这款产品的所有尺寸公差都控制在工业级精度范围内，刷头部的平面度误差不超过0.2mm，保证清洁时刷毛可以均匀接触PCB表面，不会出现局部刷毛压力过大刮伤板面、局部刷毛接触不到无法清洁的情况，握柄的波浪形凹陷位置经过人体工学测试，握持时手腕可以保持自然伸直的状态，长时间重复清洁动作也不会造成腕部劳损，适配产线员工高频次的操作需求。
