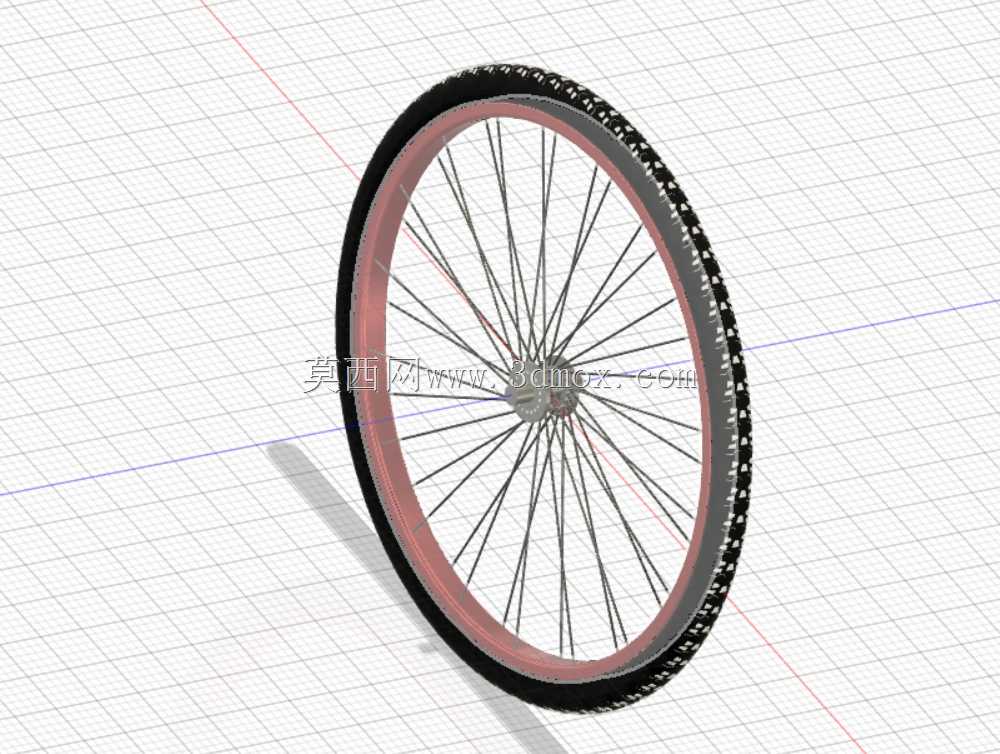

城市通勤代步自行车轮组结构三维设计

　　日常城市通勤场景下，自行车轮组作为直接接触路面的核心行走部件，其结构合理性直接决定骑行过程的滚阻表现、颠簸缓冲能力与长期使用可靠性，这套轮组三维结构在建模阶段就围绕铺装路面通勤的实际需求做了针对性的结构匹配。从实际使用场景来看，这类轮组主要适配26英寸城市通勤自行车、入门级休闲山地车，日常承载范围覆盖单人骑行加随身背包载荷的常规工况，轮组外缘的轮胎采用带细密防滑齿的橡胶结构设计，胎齿高度控制在1.5mm左右，既可以在干燥柏油路面保持较低的滚动阻力，遇到雨天湿滑路面、轻度非铺装碎石路面时，胎面的交错齿纹也能提供足够的抓地力，避免侧滑风险。轮辋部分采用双层铝合金圈的结构构型，轮缘位置做了加厚处理，日常骑行遇到路面小坑洼、路缘石冲击时，

　　加厚的轮缘结构可以分散局部冲击力，降低轮辋变形失圆的概率；轮辋的胎圈座尺寸严格匹配常规 clincher 开口胎的安装标准，胎圈卡槽深度控制在3.2mm，轮胎充气后可以牢牢卡入卡槽，即使遇到低压骑行、侧向受力较大的转弯工况，也不会出现轮胎脱圈的安全隐患。辐条采用等径钢制辐条搭配铜质辐条帽的组合，辐条交叉排布的角度经过反复校核，每根辐条的预紧力偏差控制在合理区间，既可以保证轮组的径向跳动、端面跳动量控制在0.3mm以内，提升高速骑行时的稳定性，也能在单侧受力时通过辐条的张力分散载荷，避免单根辐条过载断裂。花鼓部分采用标准快拆结构设计，轴心直径匹配常规前叉开档尺寸，安装时不需要额外的定制工装，直接卡入前叉叉脚后锁紧快拆手柄即可完成固定，

　　花鼓内部的轴承安装位预留了标准密封轴承的配合公差，后期维护更换轴承时不需要做额外的修配加工。建模过程中特意还原了轮胎与轮辋的装配关系，轮胎充气后的断面宽度、胎侧与轮辋边缘的间隙都按照实际装配尺寸做了还原，在做整车装配干涉检查时，可以直接验证轮组转动过程中与前叉腿、挡泥板、刹车块的间隙是否符合设计要求，避免后期实车装配时出现运动干涉。针对日常维护的需求，这套轮组的结构拆分完全按照实际装配逻辑做了层级划分，轮胎、内胎、轮辋、辐条、花鼓、快拆杆都可以单独拆分查看，做结构教学、维修培训时可以逐层拆解展示每个部件的配合关系；在做有限元受力分析时，也可以直接对单个部件赋予材料属性，模拟垂直冲击、侧向转弯、制动扭矩等不同工况下的应力分布，

　　提前识别结构薄弱点。不同于专业竞速轮组的轻量化优先设计思路，这套轮组的结构设计更偏向日常使用的耐用性，所有配合尺寸都遵循通用自行车零部件的互换标准，后期更换轮胎、辐条、花鼓部件时都可以直接采购市售标准件替换，不需要定制特殊规格配件，大幅降低后期使用维护成本。轮组的整体重量控制在民用通勤车的合理区间，既不会因为过重增加骑行负担，也不会因为过度追求轻量化牺牲结构强度，应对日常通勤遇到的各种复杂路面工况都能保持稳定的性能表现。
