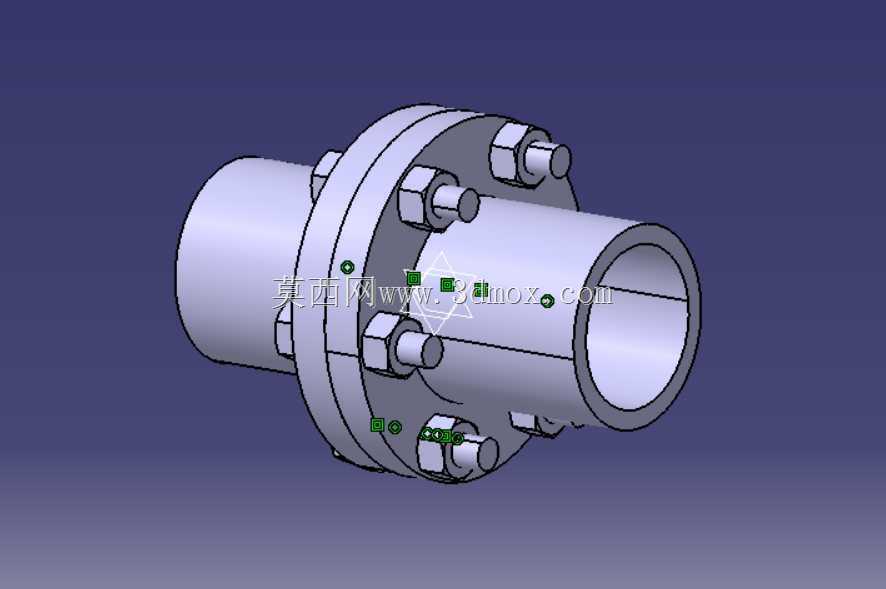

凸缘刚性法兰联轴器结构设计

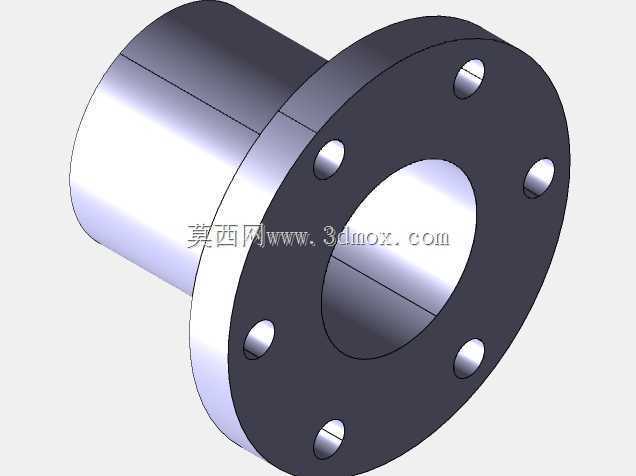

　　在常规工业传动系统的轴系连接环节，刚性法兰联轴器是应用场景覆盖极广的基础传动部件，这类部件主要用于两根同轴线布置的传动轴之间的刚性连接，能够在无补偿偏移的工况下稳定传递转矩与转速，常见于重载传动的泵组、压缩机、机床主轴传动、输送线驱动端等对传动同轴度要求较高的设备布局中。区别于带补偿能力的弹性联轴器，这类刚性法兰结构不存在挠性变形元件，传动过程中无滞后回转间隙，转矩传递的同步性表现优异，适合转速稳定、载荷冲击小、安装对中精度能够得到保障的传动场景。从结构设计逻辑来看，该联轴器采用两个带凸缘的半联轴节分别套装在待连接的两根轴端，半联轴节与轴的配合采用过渡配合加键连接的周向固定方式，轴端设置轴肩实现半联轴节的轴向定位，

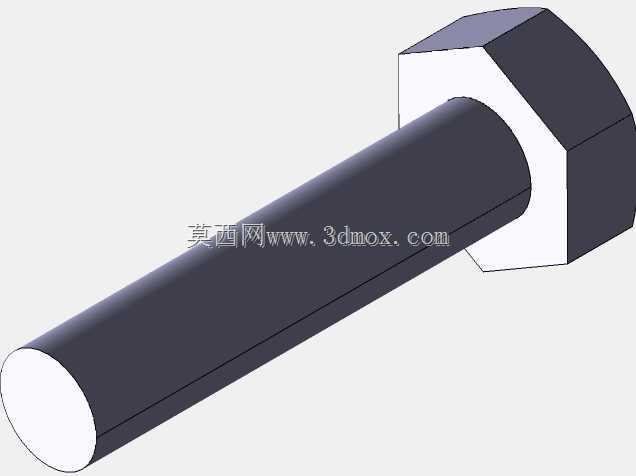

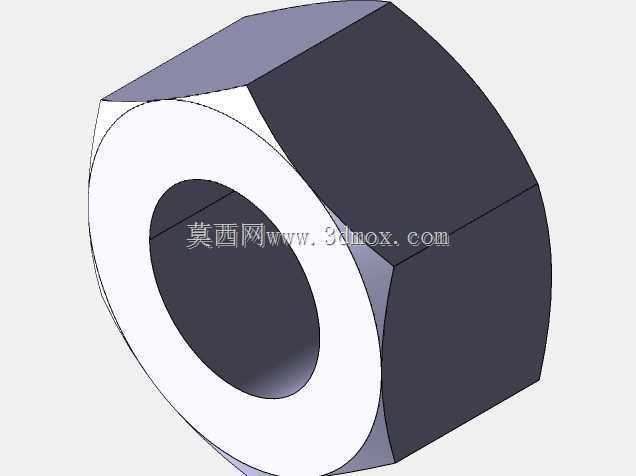

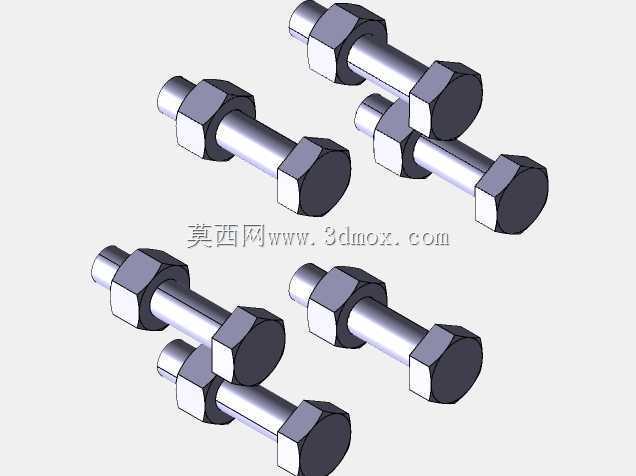

　　两个半联轴节的对接端面通过止口结构实现同轴度定位——也就是其中一个半联轴节的端面做出凸台，另一个对应加工出凹坑，装配时凸台嵌入凹坑即可保证两轴的对中精度，避免安装错位带来的附加径向载荷。两个半联轴节的法兰盘沿圆周方向均匀布置螺栓连接孔，采用受拉螺栓或者铰制孔螺栓实现两个法兰盘的紧固，当采用普通受拉螺栓时，转矩依靠法兰接合面之间的摩擦力传递，适合中等载荷工况；采用铰制孔螺栓时，螺栓杆与孔壁采用过渡配合，转矩直接通过螺栓的剪切与挤压作用传递，能够承受更大的载荷与一定的短时冲击，设计时需要根据额定传递转矩核算螺栓的强度、法兰盘的厚度以及接合面的压应力，避免长期运行出现连接松动或者法兰变形。从安装边界尺寸来看，

　　这类联轴器的径向尺寸主要由法兰盘外径决定，设计时需要预留足够的螺栓拆装空间，也就是法兰盘外缘到设备壳体或者周边结构件的距离要能够满足扳手操作的空间需求，通常至少要保留螺栓公称直径2倍以上的径向操作间隙；轴向尺寸则由两个半联轴节的轮毂长度、法兰盘厚度之和决定，轮毂长度需要根据轴径大小匹配，通常取轴径的1.2到1.5倍，保证轴与轮毂的配合长度足够，避免运行中出现轴孔配合面的压溃或者松动。装配过程中需要先将两个半联轴节分别热装或者压装到对应的轴端，打入平键实现周向固定，调整两轴的同轴度误差在允许范围内——通常径向圆跳动不超过0.03mm，端面跳动不超过0.02mm，再将两个半联轴节的止口对准贴合，穿入连接螺栓按照对角顺序分次拧紧，

　　避免法兰盘受力不均出现端面倾斜。日常运维中这类联轴器几乎不需要额外维护，只需要定期检查连接螺栓的预紧力，观察法兰接合面是否存在错位或者异常磨损即可，由于没有易损的弹性元件，其使用寿命远高于弹性联轴器，只要安装对中精度达标、载荷在额定范围内，基本可以实现与主机同寿命周期运行。需要注意的是，这类刚性联轴器不具备径向、轴向与角向补偿能力，因此绝对不能用于两轴存在安装偏移、运行中轴系会产生较大热变形位移的工况，否则会在轴、轴承以及联轴器自身处产生极大的附加载荷，引发轴承过早损坏、轴的疲劳断裂、连接螺栓剪断等故障。在建模过程中，需要重点保证止口配合面的尺寸公差、螺栓孔的位置度公差、轴孔与键槽的尺寸精度，所有配合面的粗糙度要满足传动件的加工要求，法兰盘的过渡圆角要合理设置，避免应力集中，沿圆周均匀分布的螺栓孔要采用阵列特征实现，保证位置精度与实际加工逻辑一致，轴孔与键槽的尺寸要符合对应轴径的标准规范，方便后续工程图输出直接用于生产加工。
