航模重心调节木质支架结构设计

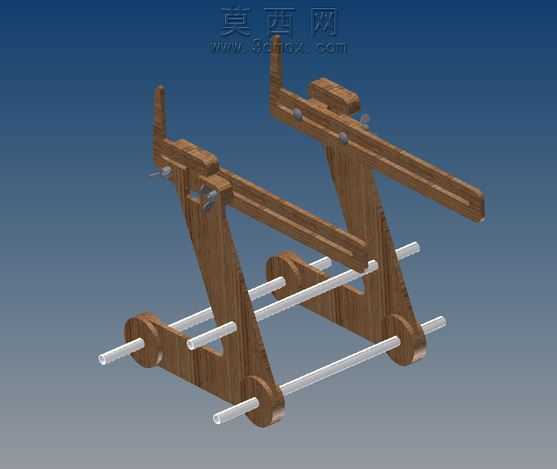

本作品为航模重心检测调节用的木质支架三维建模作品，整体采用对称式双支架结构设计，建模过程中首先完成主体支撑构件的轮廓草绘，通过拉伸、切除等特征命令生成木质支架的基础实体，针对支架上的铰接点位、杆件穿插孔位做了精准的尺寸约束，保证两侧支架的孔位同轴度误差控制在合理范围内，满足后续装配的同轴度要求。材质渲染阶段，主体支撑构件采用仿胡桃木纹理材质，调整纹理映射方向匹配木质构件的加工纤维走向，还原实木构件的自然质感，穿插的横向杆件采用哑光金属材质，设置合适的粗糙度参数模拟金属圆杆的磨砂质感，不同构件的材质区分清晰，能够直观展现各部件的材质属性与功能差异。结构设计上采用剪式铰接支撑结构，两侧的木质支架通过多根横向金属圆杆实现连接定位，支架上部设置可调节的支撑托臂，托臂上预留调节槽位，可根据不同尺寸的航模机型调整支撑间距，适配不同翼展、不同长度的航模重心检测需求，铰接位置的转轴结构做了细节还原，能够模拟支架的开合调节动作，直观展示支架的调节行程与支撑范围。设计思路围绕航模重心调试的实际使用需求展开，摒弃了复杂的金属焊接结构，采用木质构件加金属杆件的组合形式，既保证了支撑结构的整体强度，又降低了支架自身重量，避免支架自重对重心检测结果造成干扰，对称式的结构设计保证两侧支撑受力均匀，托臂的接触位置做了圆角处理，避免调试过程中刮伤航蒙皮表面，整体结构无多余冗余设计，所有构件均服务于航模重心支撑定位的核心功能，建模过程中对所有装配间隙做了合理预留，既保证各活动部件能够顺畅调节，又避免间隙过大导致支撑晃动，影响重心检测的精度，渲染阶段采用渐变蓝色背景突出主体结构，通过合理的光影设置展现木质构件的立体感与金属杆件的光泽质感，完整呈现支架的整体形态与结构细节。
