可倾斜式精密磨床用虎钳三维结构设计

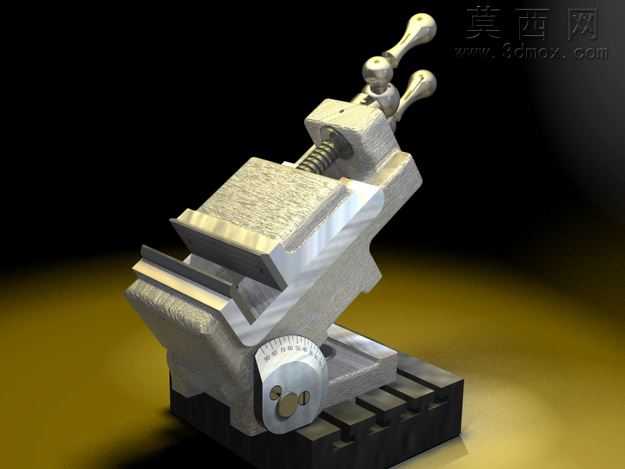

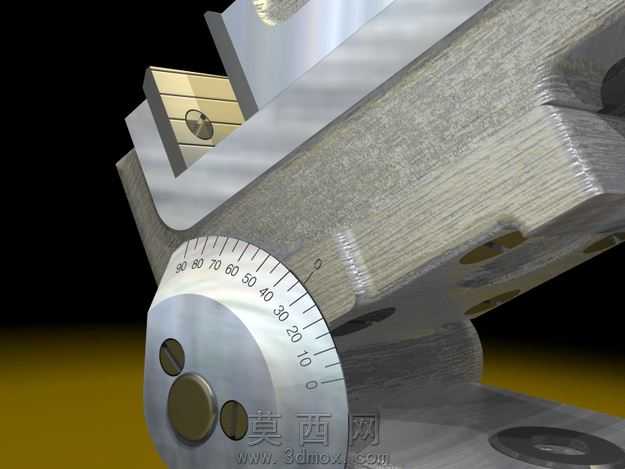

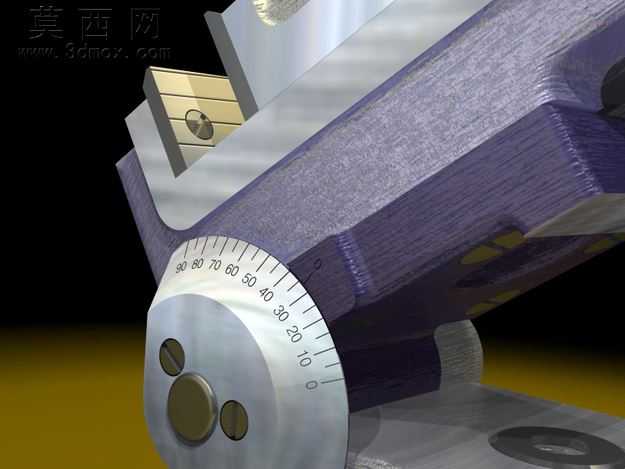

本模型为磨床加工配套使用的可倾斜式精密虎钳，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的实际尺寸比例，完整还原了实物的每一处结构细节。模型构建从底座部分开始，首先搭建带定位槽的安装基座，基座底部设计有与磨床工作台T型槽匹配的定位凸台结构，保证安装时的定位精度，基座侧面设置有角度调节的刻度盘结构，刻度标识清晰，刻度范围覆盖磨床加工常用的倾斜角度区间，调节旋钮与锁紧结构的配合关系完全按照实物的传动逻辑制作，转动调节旋钮时可带动钳身整体绕转轴实现角度偏转，偏转到位后通过侧边的锁紧手柄即可完成角度固定，避免加工过程中出现角度偏移。钳身主体部分采用整体式结构设计，固定钳身与活动钳身的配合导轨做了贴合处理，建模时预留了合理的配合间隙，还原真实的滑动配合状态；传动丝杠部分完整绘制了梯形螺纹结构，丝杠端部与活动钳身的连接结构、端部的双操作手柄都做了精细化建模，手柄的球形端头、杆身的过渡圆角都完全还原实物形态，转动手柄时可带动丝杠旋转，驱动活动钳身沿导轨平稳移动，实现工件的夹紧与松开动作。夹持钳口部分设计有平行的夹持工作面，建模时还原了钳口的细微防滑纹理结构，保证夹持工件时的摩擦力，避免磨削加工过程中工件出现滑移。材质渲染阶段，针对虎钳不同部件的材质特性做了区分处理：底座与钳身主体采用铸铁材质表现，还原铸铁件特有的亚光金属质感与细微的铸造表面纹理；丝杠、手柄、调节旋钮等运动部件采用钢材材质，调整金属粗糙度参数表现出机加工后的金属光泽；刻度盘部分做了亮面金属处理，突出刻度标识的清晰度；角度锁紧结构的紧固件做了发黑处理的材质表现，与主体铸铁材质形成视觉区分。整体渲染采用工作室布光方式，主光源从侧上方照射，突出虎钳的结构轮廓与金属质感，辅助光源补全暗部细节，清晰展现各部件的装配关系与结构层次。设计过程中充分考虑磨床加工的实际使用需求，可倾斜的结构设计能够满足不同角度斜面的磨削加工装夹需求，双手柄的丝杠操作结构能够提供足够的夹紧力，保证磨削加工过程中的装夹稳定性，整体结构紧凑，各运动部件无干涉，完全符合磨床虎钳的实际工作原理与结构特征。
