垂直轴风力发电机组SolidWorks设计模型

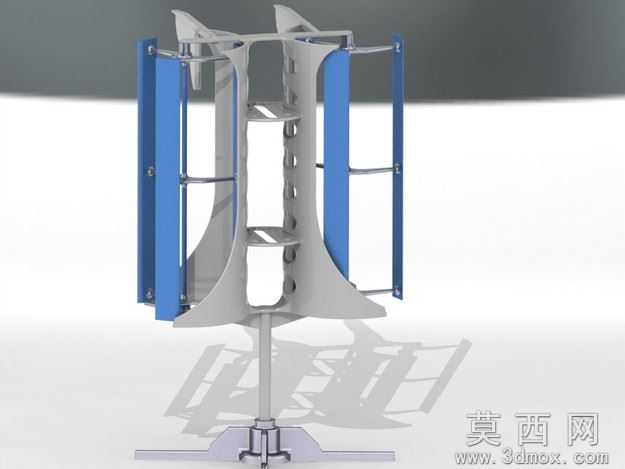

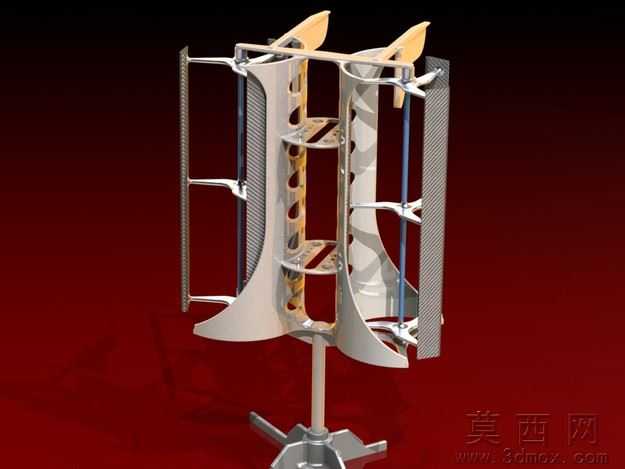

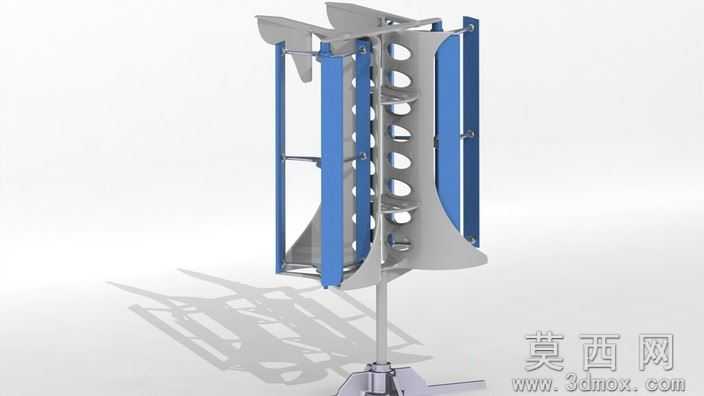

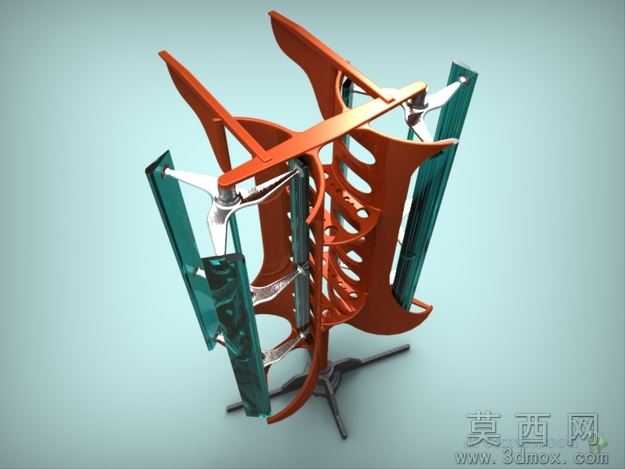

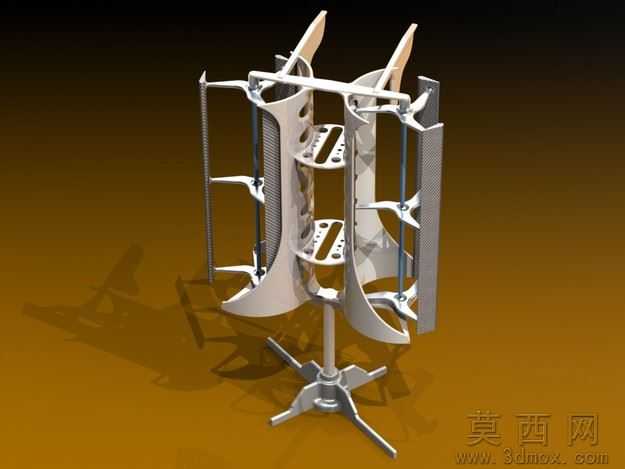

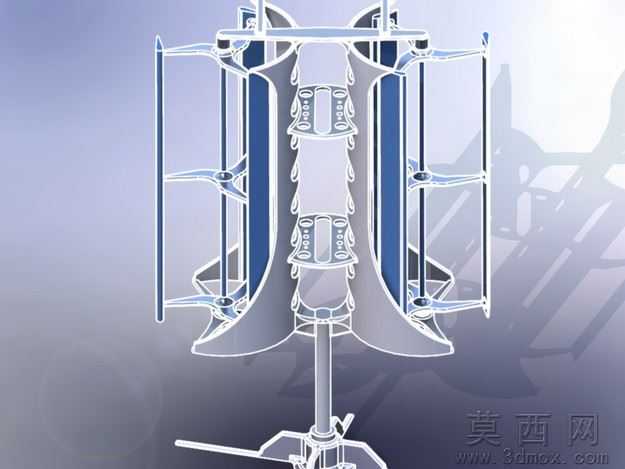

本模型为采用文丘里效应优化的垂直轴风力发电机组完整三维设计，建模阶段以SolidWorks2011为核心平台，遵循自底向上的装配逻辑完成全结构搭建：首先完成中心主轴、上下定位端盖、叶片安装基座等核心承力零件的参数化草图绘制，通过拉伸、旋转、放样等基础特征完成单体零件建模，对叶片曲面部分采用曲面放样、曲面剪裁、加厚成型的工艺完成流线型轮廓构建，额外增设的外置螺旋桨结构单独完成子装配体设计后，通过同轴配合、限位配合与主体机架完成总装，所有配合关系均还原实际机械装配约束，无冗余干涉特征，可直接生成爆炸视图展示装配层级。参数设计层面，模型严格匹配小型垂直轴风机的实际尺寸比例，中心主轴直径、叶片弦长、螺旋桨导程、机架安装间距等核心参数均经过合理性校验，叶片曲面弧度贴合文丘里效应的流体加速需求，可在低风速环境下提升气流通过效率，降低风机启动风速阈值，整体结构无夸张失真的设计参数，可直接作为原理验证的基础模型使用。渲染材质环节对不同零件匹配对应工业材质属性：金属承力结构件赋予哑光不锈钢材质，叶片部分赋予轻量化复合玻璃钢材质，连接紧固件赋予镀锌碳钢材质，外置螺旋桨赋予高强度工程塑料材质，渲染环境采用渐变工业灰背景，添加柔和侧光突出叶片曲面的流线轮廓，同时保留结构线框辅助展示内部装配关系，最终渲染效果清晰呈现风机的整体结构特征。结构原理上，该垂直轴风机无需对风装置即可捕获任意方向的来风，主体纵轴叶片在气流作用下产生旋转扭矩带动中心主轴转动，增设的外置螺旋桨利用文丘里效应加速通过叶片间隙的气流，提升低风速下的扭矩输出效率，整体结构无复杂的偏航传动部件，运行噪音低、维护成本低，适合分布式小型风电场景使用。软件兼容层面，模型原生为SolidWorks2011格式，同时导出STL通用三维格式，可兼容UG、Pro/E、CATIA等主流三维机械设计软件打开编辑，STL格式可直接导入切片软件用于3D打印实物验证，所有文件打包为RAR压缩包，附带效果预览图方便快速识别模型内容。研发教学应用层面，该模型可作为新能源机械设计课程的教学案例，帮助学习者理解垂直轴风机的结构组成与文丘里效应的流体应用逻辑，也可作为小型风电产品研发的基础原型，通过调整叶片参数、螺旋桨尺寸快速迭代不同功率等级的风机设计方案，同时也适合机械建模初学者练习复杂曲面装配、大型装配体管理的相关操作。
