多层多孔转盘式瓶体承托置物架结构

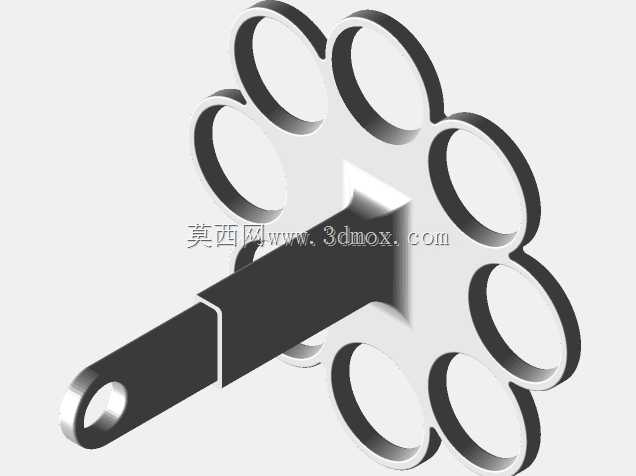

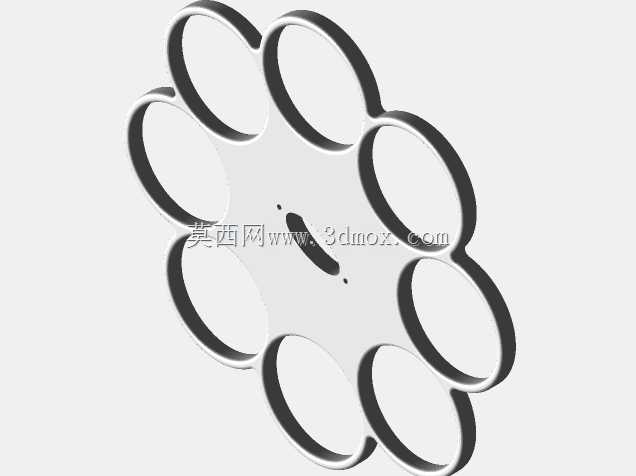

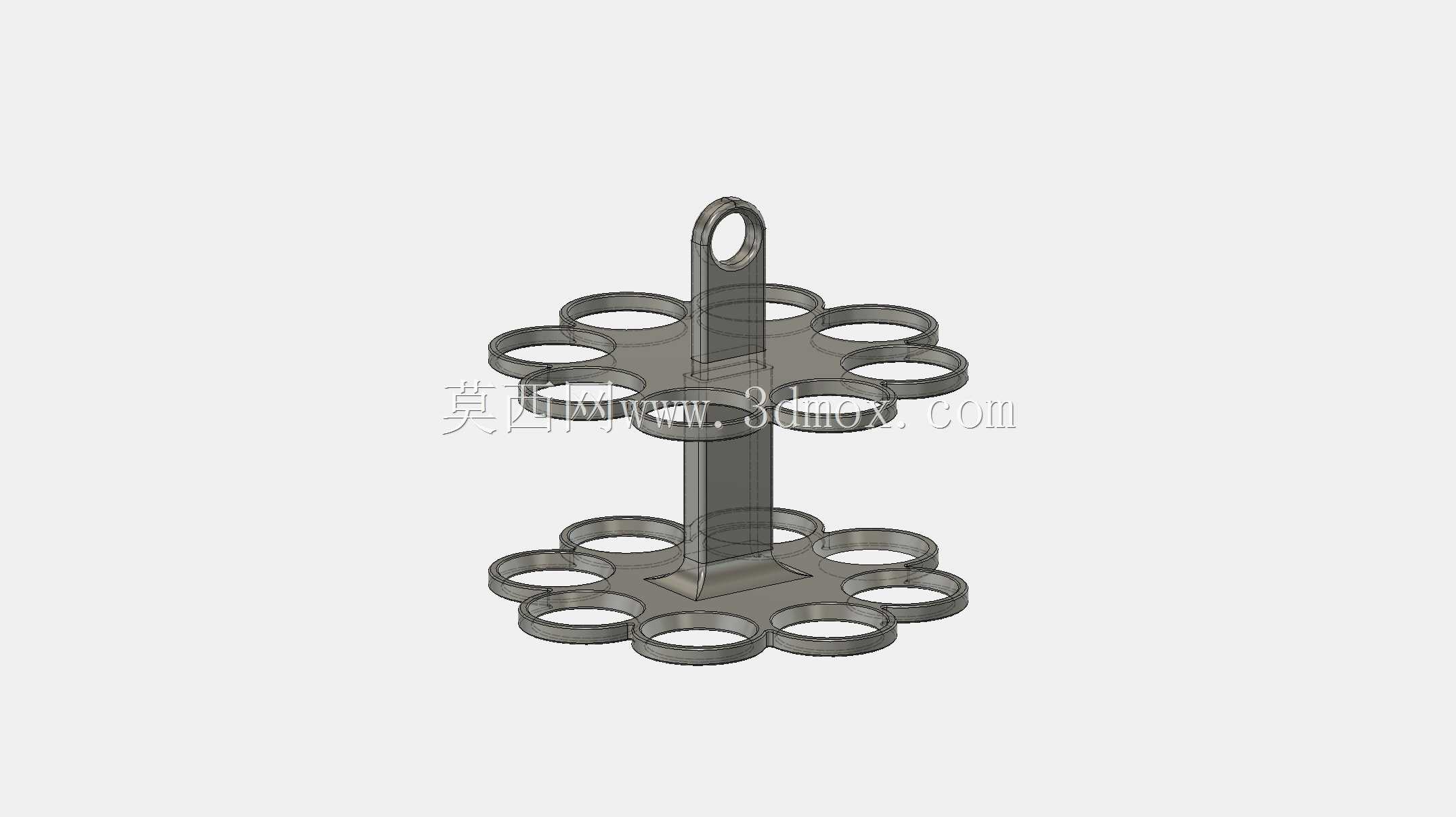

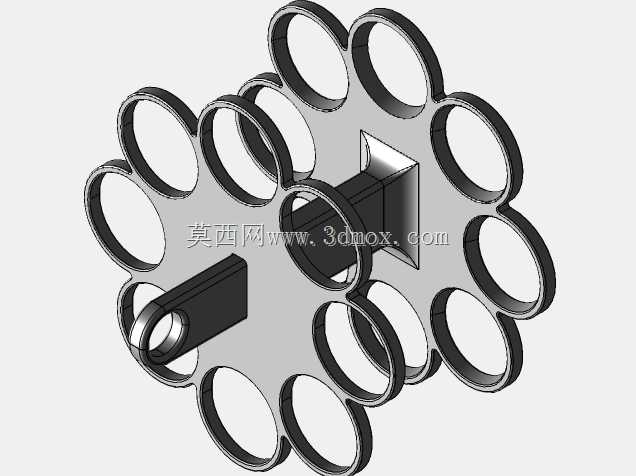

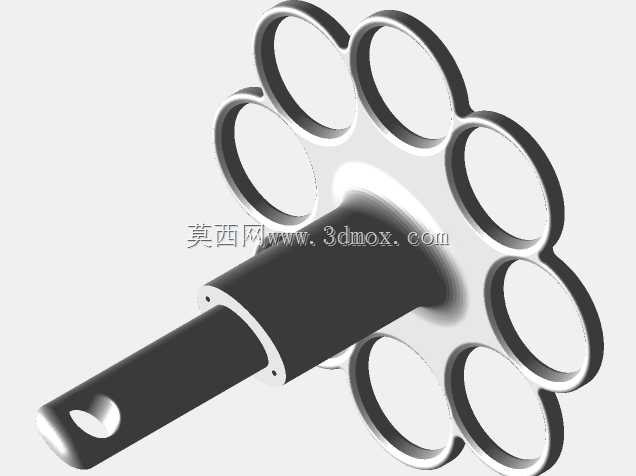

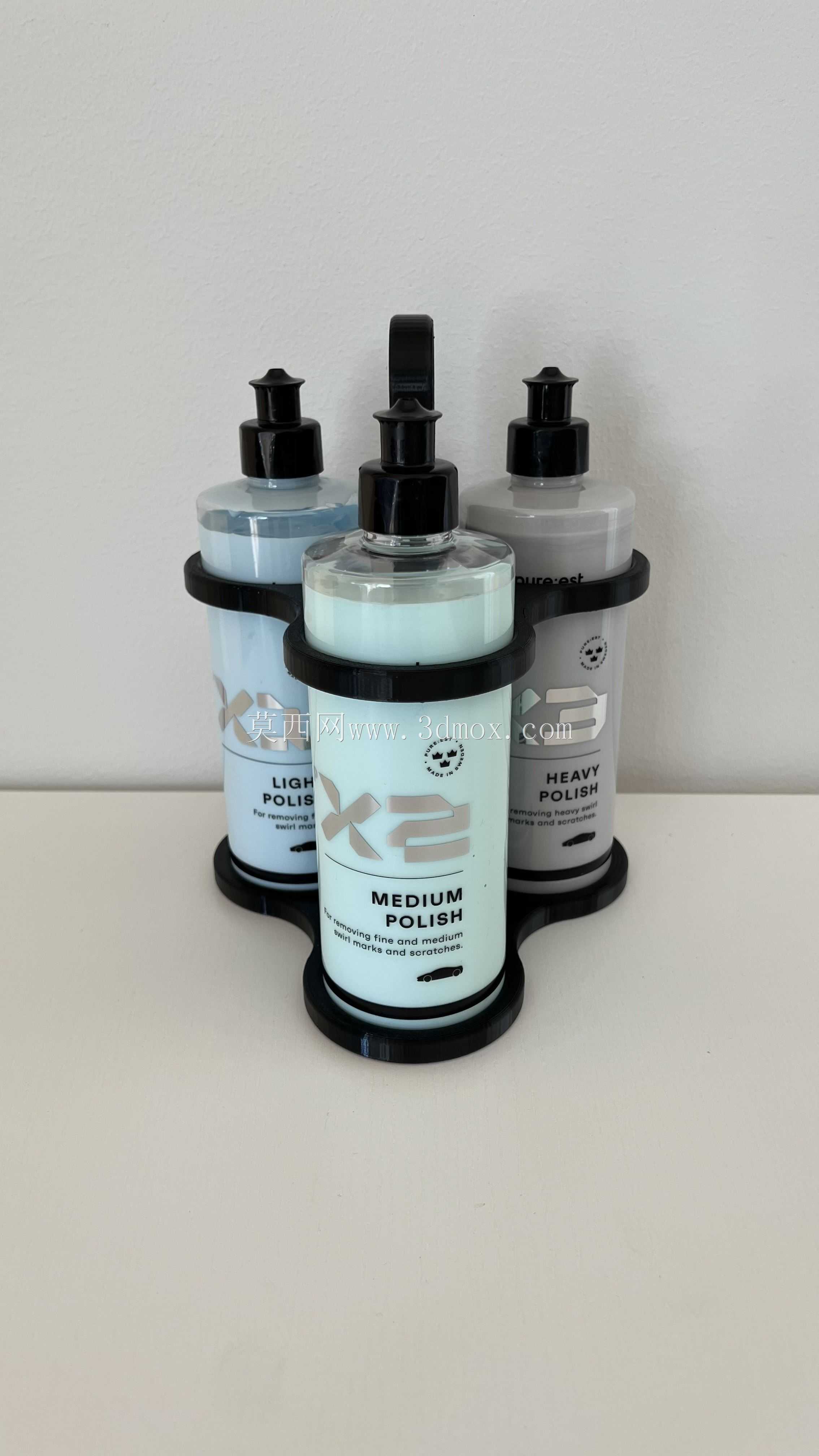

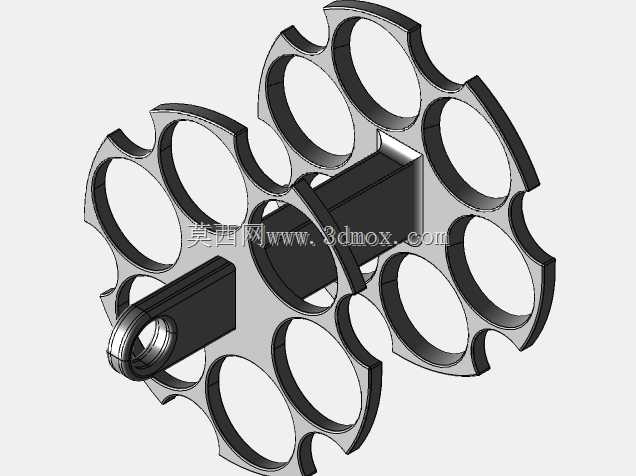

　　这款转盘式瓶架的设计初衷，是解决日化、汽车护理类生产及分装场景中，500毫升规格圆柱瓶体的临时承托、周转与有序摆放问题，在手工分装工位、小型3D打印定制化置物场景、实验室样品整理环节都能适配。结构上采用上下两层对称式多孔承托板设计，每层均匀分布8个环形限位孔，孔位内径匹配常规500毫升圆柱瓶的瓶身外径，瓶体插入后不会出现侧倾、滑落问题，两层板之间通过垂直立柱连接固定，立柱顶端设置带挂孔的吊耳结构，既可以通过中心轴实现整架的360度旋转，方便操作人员随手取放不同位置的瓶体，也可以通过吊耳孔将整架悬挂在墙面、工位侧架上，节省台面操作空间。

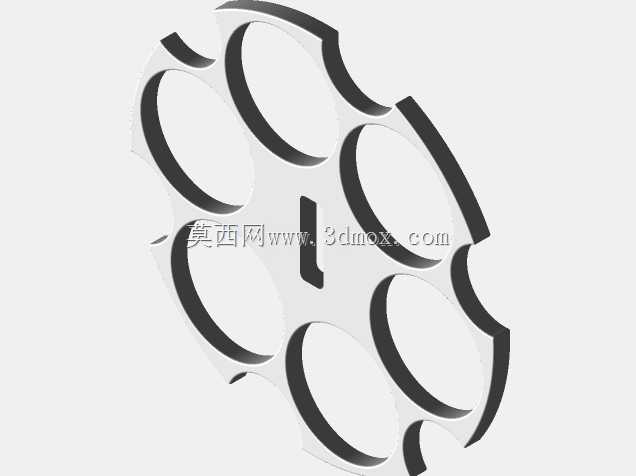

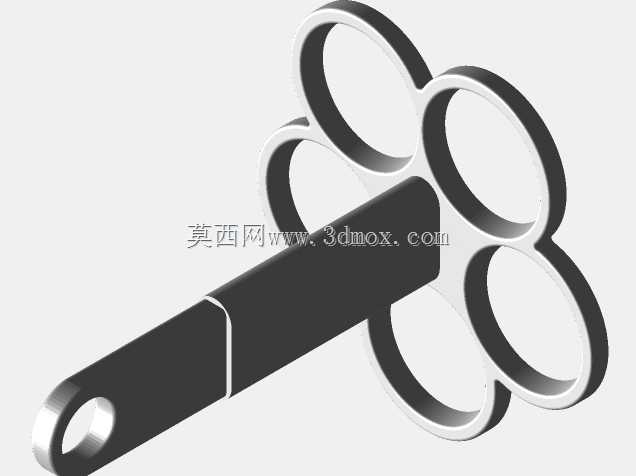

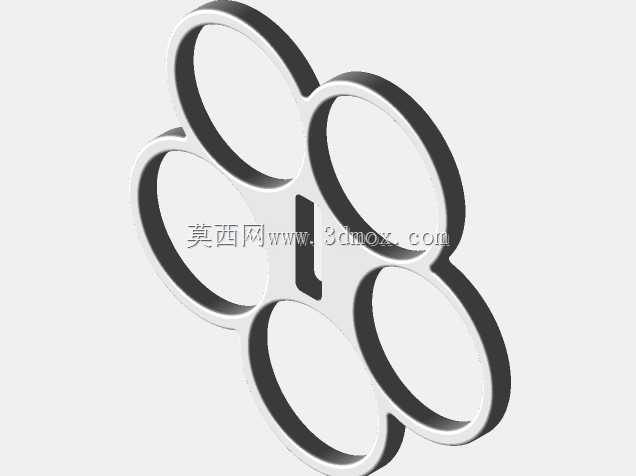

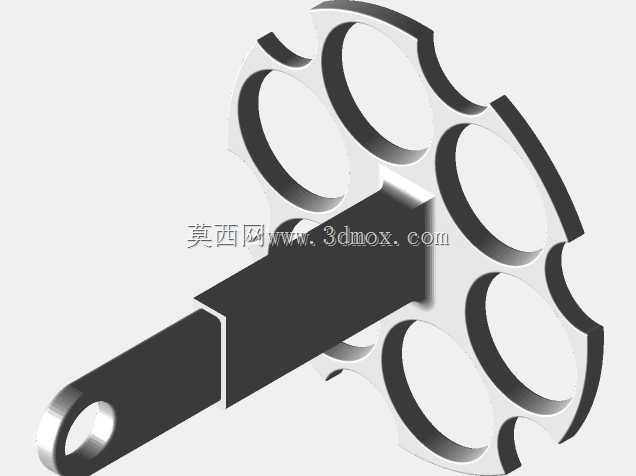

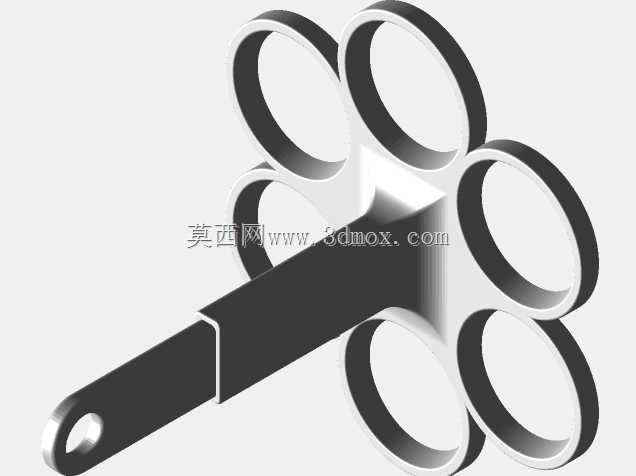

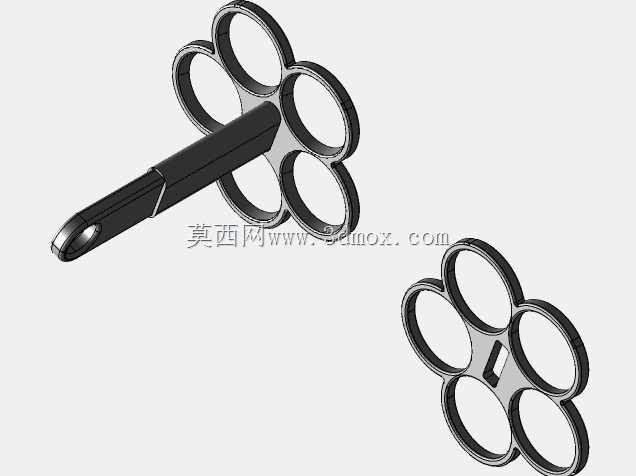

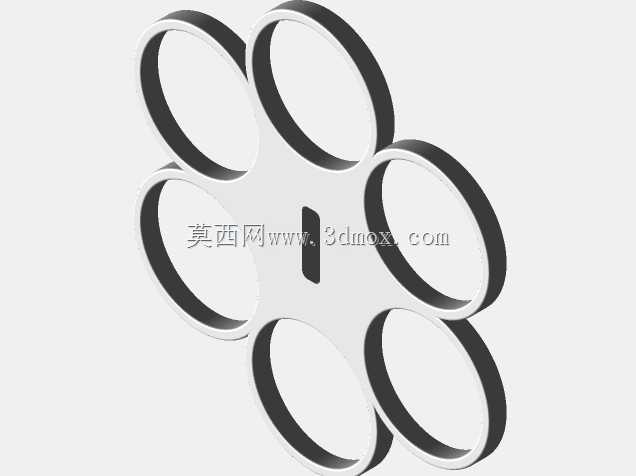

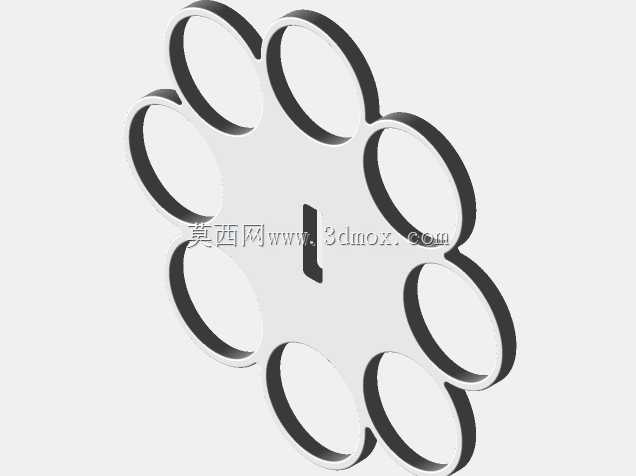

　　从安装边界来看，整体结构的径向尺寸由两层承托板的外圆决定，孔位沿承托板圆周等角度分布，相邻孔位之间保留足够的筋位宽度，保证3D打印制作时的结构强度，不会因为取放瓶体的外力出现孔位开裂、板体变形。立柱与上下承托板的连接采用嵌入式定位结构，装配时不需要额外紧固件，直接卡合即可固定，拆分后也方便收纳运输。设计时特意做了多规格孔位数量的适配调整，除了展示的8孔版本，还可以根据实际使用需求调整为3孔、4孔、5孔、6孔的不同规格，适配小批量样品摆放、多品类试剂区分等不同场景，孔位数量调整时仅需要改变承托板上的环形孔分布数量，立柱、吊耳部分的结构不需要做改动，大幅降低了定制化调整的建模工作量。

　　实际使用过程中，旋转结构的阻尼可以通过中心轴的配合公差调整，既可以保证转动顺畅，也能避免轻轻触碰就出现整架转动导致瓶体倾倒的问题。环形孔的边缘做了小圆角过渡处理，取放瓶体时不会刮擦瓶身标签，也不会在3D打印后出现锋利毛边划伤操作人员的问题。两层承托板的间距根据500毫升瓶的常见瓶身高度设置，保证瓶体插入后底部落在下层承托板的孔位内，瓶身上半部分被上层孔位限位，即使整架小角度倾斜也不会出现瓶体滑落。吊耳部分的挂孔内径匹配常规的墙面挂钩、工位挂杆尺寸，不需要额外定制安装配件，直接挂装即可使用。如果是台面放置使用，也可以在下层承托板底部加装防滑脚垫，避免转动时整架出现移位。

　　从结构强度角度考虑，承托板的厚度设置兼顾了轻量化与承重需求，单个孔位可以承托满装状态下的500毫升瓶体重量，整架满装时不会出现板体下弯、立柱变形的问题。所有结构的壁厚都符合FDM3D打印的最小壁厚要求，不需要额外添加支撑即可完成打印制作，打印完成后仅需要简单去除层纹毛刺即可投入使用，不需要二次加工处理。对于需要区分不同品类瓶体的使用场景，还可以在承托板的孔位旁预留标识位，粘贴标签标注对应瓶内的物料品类，避免混料出错。
