SpaceX龙飞船锥段结构及凸轮从动组件

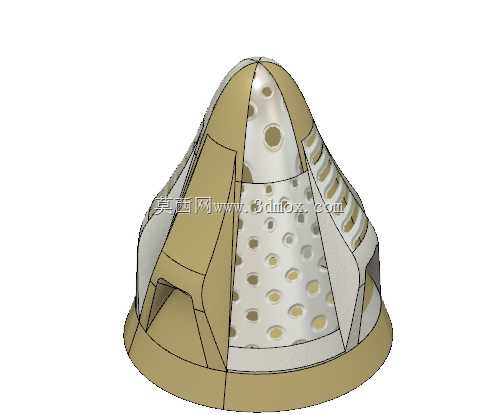

　　本次呈现的结构包含两部分核心内容，一是SpaceX龙飞船的锥头段外覆结构，二是配套的简易凸轮与从动件传动组件，二者在航天地面模拟测试、机构原理验证场景中存在明确的应用关联。先看锥段主体结构，该部件是载人龙飞船返回舱前端的防热与整流过渡段，实际服役场景中承担再入大气层时的气动整流、热防护层承载、伞舱结构衔接的作用，建模过程中完整还原了外层防热瓦的分块拼接逻辑，每一块防热面板的搭接边界、安装卡槽都做了实体化呈现，没有采用简化的曲面贴图替代结构特征。锥段表面的密集孔洞并非装饰特征，实际对应防热层的排气孔、传感器安装预留位以及伞舱盖的连接锚点，建模时按照实际排布规律做了等比例缩放，孔位的倒角、沉台结构都做了还原，

　　避免后续做有限元热流仿真时出现特征缺失导致的计算偏差。锥段底部的环形安装边是整个部件的核心安装基准，厚度方向做了加强筋的一体化设计，筋条沿着锥面母线方向排布，既能够降低再入过程中的气动震颤，也能为外层防热瓦提供稳定的支撑基底，安装边上的连接孔位按照周向均布逻辑排布，匹配返回舱主舱段的对接法兰尺寸，安装边界预留了0.2mm的密封胶层填充间隙，符合航天结构装配的公差要求。再看配套的凸轮与从动件组件，这套机构并非飞船上的服役部件，而是地面测试阶段用于模拟伞舱盖弹出动作、防热层分离时序的验证机构，凸轮的轮廓曲线按照实际动作行程做了修正，升程段对应舱盖解锁弹出的位移量，回程段对应分离后的复位避让行程，从动件的端部做了圆弧化处理，

　　减少和凸轮轮廓接触时的应力集中，从动件的导向槽和锥段内部的安装导轨匹配，滑动间隙控制在0.1mm以内，避免动作过程中出现卡滞。建模过程中没有做不必要的特征简化，凸轮的安装轴孔、键槽定位特征，从动件的连接螺纹孔、限位凸台都完整保留，能够直接导入动力学仿真软件做动作时序验证，也可以用于3D打印制作原理验证样件。锥段的整体外形按照1:20的缩放比例建模，总高度为187mm，底部最大直径为224mm，顶部最小直径为36mm，所有曲面都做了G2连续处理，导入渲染软件时不会出现曲面破面、棱角突兀的问题，分块的防热瓦之间预留了0.8mm的伸缩缝隙，对应实际使用过程中防热材料受热膨胀的变形余量，避免高温下结构挤压出现脱落。

　　凸轮组件的安装位置位于锥段内部距离底部安装边42mm的环形平台上，平台上预留了3个M3的螺纹安装孔，凸轮轴的中心和锥段中心轴线重合，从动件的运动方向沿着锥段母线方向，整套机构的动作行程为28mm，完全匹配伞舱盖弹出的实际位移需求。在结构设计逻辑上，锥段的外层分块采用了非对称排布，对应再入过程中不同位置的热流密度差异，热流集中的迎风面防热块厚度更大，安装卡槽的咬合深度更深，背风面的防热块厚度相对较薄，在保证结构强度的前提下尽可能降低整体重量，多孔结构的排布密度也和热流分布对应，迎风面的排气孔密度更高，能够快速导出防热层分解产生的气体，避免层间出现剥离。凸轮的轮廓设计采用了等加速等减速运动规律，没有采用简单的偏心圆结构，动作过程中从动件的冲击载荷更小，符合航天机构高可靠性的设计要求，从动件的侧面做了减摩槽设计，能够存储少量润滑脂，减少反复动作过程中的磨损，延长地面测试时的机构使用寿命。整套模型的所有特征都具备实际工程对应性，没有添加无意义的装饰结构，既可以作为航天科普展示的可视化模型，也能够作为结构设计人员学习航天类锥段结构分块设计、凸轮机构参数匹配的参考案例，导入各类三维软件后可以直接进行特征编辑，调整缩放比例、修改孔位参数即可适配不同的仿真、加工或者展示需求。
