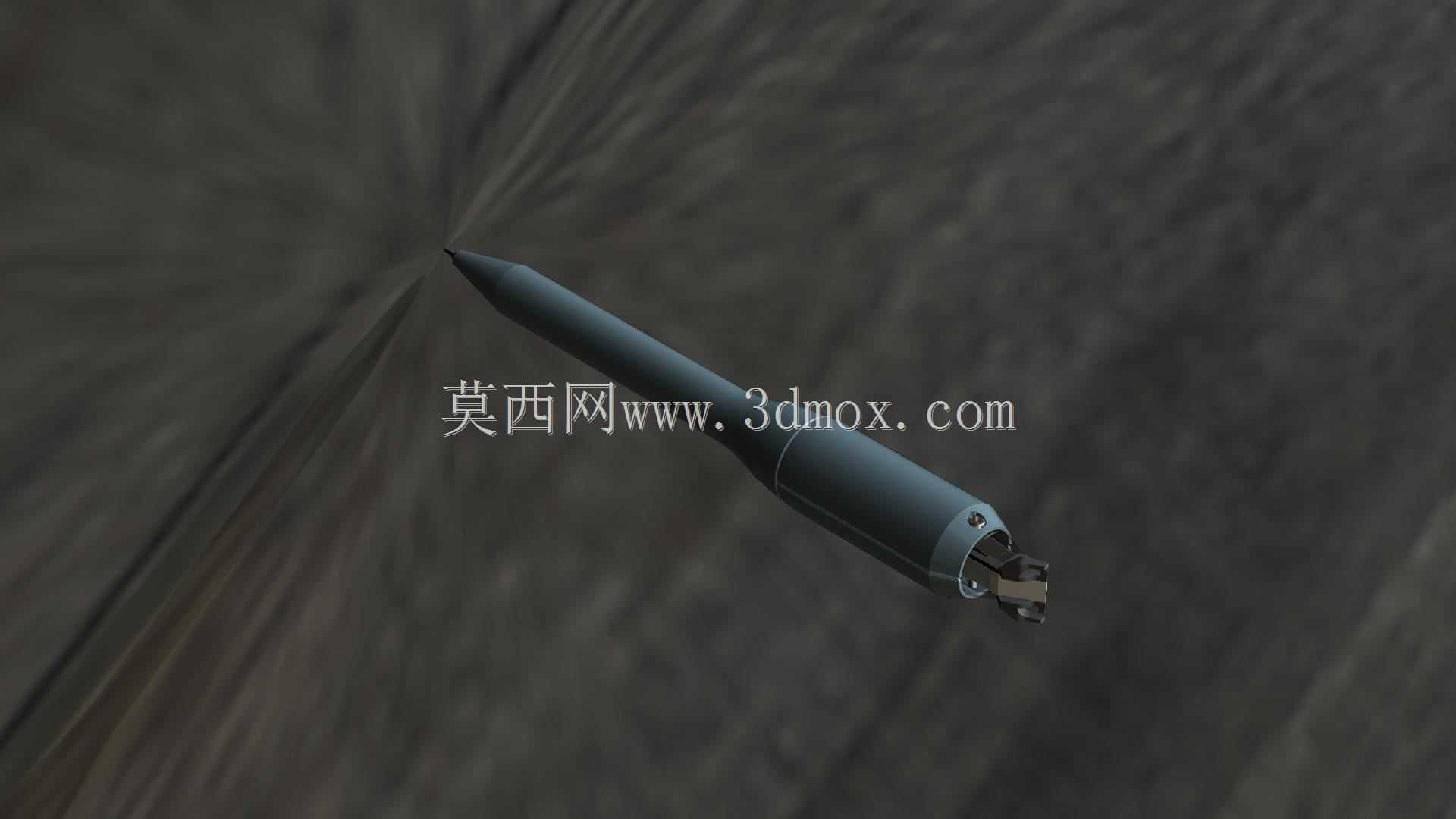

该飞航式航行器结构主要面向低空低速飞行场景的原理验证需求,可作为小型巡飞探测平台、气动教学试验载体的基础结构使用,整体采用细长旋成体气动布局,在保证结构强度的前提下尽可能降低飞行过程中的压差阻力与摩擦阻力。从结构分区来看,整个航行器从前到后依次为导引头段、设备舱段、动力舱段与尾喷口段,各段之间采用止口定位加径向销钉的连接方式,既可以保证装配时的同轴度要求,也能承受飞行过程中产生的轴向过载与横向气动载荷。导引头段采用钝锥形头部设计,锥角经过气动优化,能够在跨音速飞行状态下有效降低头部激波阻力,头部预留有传感器安装接口,可根据不同任务需求换装可见光探测、红外感应或者空速测量组件,接口采用标准M12螺纹连接,密封面设计有O型圈安装槽,
可满足雨天或者高湿环境下的防水密封要求。设备舱段为等直径圆柱结构,舱壁采用2mm厚度的铝合金板材卷制而成,内部设计有三层安装筋板,筋板上预留有通用M3螺纹安装孔,可适配不同尺寸的飞控板、电池、通信模块等机载设备的安装固定,筋板与舱壁之间采用点焊连接,在保证连接强度的同时尽可能降低整体结构重量,舱段侧面设计有可拆卸的检修口盖,口盖通过快卸锁与舱壁连接,无需专用工具即可快速打开完成设备调试与更换。动力舱段直径与设备舱段保持一致,内部设计有发动机安装支架,支架采用四点式固定结构,可适配小型涡喷发动机或者电动涵道动力组的安装,支架与舱壁之间设计有橡胶减震垫,能够有效过滤动力系统工作时产生的高频振动,
避免振动传递到设备舱影响机载传感器的测量精度。尾部采用收敛式喷口设计,喷口内壁做光滑过渡处理,能够减少动力喷出时的气流紊流,提升推进效率,尾部外侧对称布置有四片尾翼,尾翼采用后掠翼设计,翼根处通过燕尾槽与弹体连接,装配时涂覆结构胶进行固定,既可以保证尾翼的安装角度精度,也能承受飞行过程中作用在翼面上的气动弯矩。从安装边界来看,整个航行器总长度控制在1200mm以内,最大弹体直径为100mm,各舱段连接后的同轴度公差要求控制在0.1mm以内,尾翼安装角误差不超过0.2度,避免飞行过程中产生不必要的偏航力矩。结构设计过程中充分考虑了加工工艺性,所有曲面结构均采用回转体加工方式,无需复杂的五轴铣削工序即可完成加工,
普通数控车床即可完成大部分舱段的加工工作,尾翼结构采用板材线切割加工,加工成本低且成型精度容易保证。整体结构的重心位置设计在距离头部38%总长度的位置,符合飞航式飞行器的静稳定设计要求,在无额外配重的情况下即可满足飞行稳定性要求,若搭载不同任务设备导致重心偏移,可在设备舱预留的配重槽内添加铅块进行重心配平,配平操作简单便捷。在实际使用场景中,该结构可直接作为气动试验平台开展风洞测试,获取不同飞行速度、不同攻角下的气动参数,也可加装动力系统与飞控系统完成实际飞行验证,为后续同类型小型飞航平台的结构优化提供基础数据支撑,各舱段的模块化设计也方便后续根据任务需求进行加长或者缩短改装,适配不同的载荷搭载要求。
