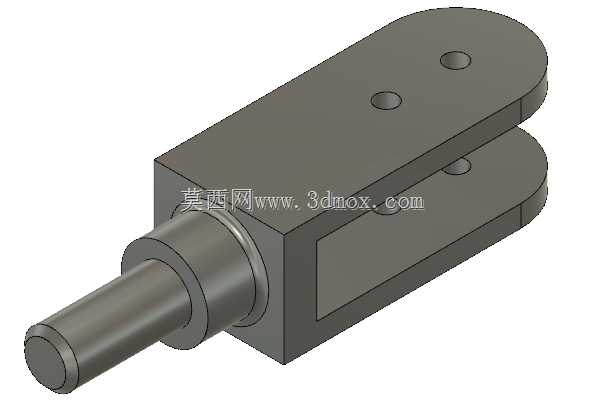

在自动化装配、小型零件检测工位以及精密加工辅助工装领域,这类带轴伸的双夹臂夹紧结构是十分常见的执行端部件,它的核心作用是为工位提供稳定的工件夹持基准,避免工件在加工、检测或者转运过程中出现位移偏差,保障工序精度。从结构本身来看,主体采用长方体基座搭配平行双夹臂的布局,夹臂端面做了圆弧过渡处理,一方面是去除加工锐边避免装配时划伤操作人员,另一方面也能在夹臂开合过程中减少与周边工装的干涉风险,基座上预留的三个沉头安装孔,分别布置在夹臂端面与基座侧方,能够适配不同方向的安装固定需求,不管是水平安装在流水线工位侧板上,还是垂直固定在检测平台的立板上,都能找到对应的安装点位,不需要额外加工转接板,减少了装配环节的零件数量。
伸出的轴段采用阶梯轴设计,靠近基座的位置做了轴肩限位,这个轴肩一方面是作为轴段装配时的定位基准,保证轴伸长度的一致性,另一方面也能承受轴向的载荷,当夹紧动作产生轴向反作用力时,轴肩可以将力直接传递到基座主体,避免轴段出现窜动。轴段的外圆面预留了足够的配合长度,既可以直接作为夹紧动作的驱动输入端,连接气动或者手动的驱动构件,也可以作为导向段,在配套的导向套中滑动,保障夹臂开合过程的直线度,不会出现偏载卡滞的问题。夹臂的开口间隙是根据常见的被夹持工件厚度范围设计的,开口内侧的平面经过铣削加工,平面度控制在合理范围内,当夹持平板类或者带凸缘的工件时,两个夹臂的内侧平面可以同时贴合工件表面,夹持力分布均匀,不会出现单点应力集中导致的工件变形,尤其适合夹持薄壁类的小型冲压件或者注塑零件,不会在工件表面留下压痕。
设计这类结构的时候,首先要考虑的是安装边界的适配性,基座的整体宽度要小于工位的预留安装空间,轴伸的长度要匹配驱动端的行程范围,避免出现驱动行程不足夹臂无法完全开合,或者行程过长导致轴段从导向结构中脱出的问题。夹臂的厚度选择需要兼顾刚性与整体重量,在保障夹持时夹臂不会出现形变张口的前提下,尽可能减少不必要的材料去除,降低整体重量,让驱动端不需要太大的输出力就能完成夹紧动作,降低配套驱动元件的选型成本。三个安装孔的位置设计也经过了受力校核,当夹臂承受最大夹持载荷时,安装孔的连接螺栓承受的剪切力在许用范围内,不会出现螺栓断裂或者基座松动的问题。
在实际应用场景中,这类夹紧结构可以直接集成在小型自动化装配设备的上料工位,用来夹持待装配的小型零件,配合机械手完成零件的精准对位;也可以用在尺寸检测工位,将待测零件夹紧固定后,配合位移传感器或者视觉检测系统完成尺寸参数的测量,避免人工手持检测带来的人为误差;在小型零件的激光打标工位,这类结构也能作为工件固定夹具,保证打标过程中工件不会移位,让打标位置保持一致。不同于复杂的多自由度夹持结构,这种一体式的夹紧结构零件数量少,加工难度低,常规的铣削、车削工艺就能完成所有零件的加工,后期维护也十分方便,只需要定期检查轴段的磨损情况以及安装螺栓的紧固状态,就能长期保持稳定的工作状态,不需要复杂的维护保养流程,十分适合在中小型自动化设备、非标工装中推广使用。结构的所有棱边都做了倒角处理,没有应力集中的尖角位置,在长期承受交变夹持载荷的情况下,不会出现应力集中导致的基座开裂问题,使用寿命能够满足一般工业工位的长期使用需求。夹臂的开口深度也经过合理设计,既能够保证足够的夹持接触面积,也不会因为开口过深导致工件取放不便,操作人员或者上下料机械手可以快速将工件放入夹臂开口中,缩短上下料的辅助时间,提升工位的整体工作效率。
