流体输送用闭式泵叶轮结构设计

　　在流体输送系统的核心部件设计中，泵叶轮的结构合理性直接决定整泵的运行效率、汽蚀余量与运行稳定性，这类闭式叶轮多用于中低比转速的离心泵结构，适配清水、低粘度化工介质等常规输送场景，覆盖市政供水、工业循环水、暖通空调水循环、中小型农田排灌等多个民用与工业流体输送领域。从实际运行工况来看，这类叶轮需要匹配对应泵腔的水力设计参数，在额定转速下通过叶片的曲面导流作用，将泵轴输入的机械能转化为输送介质的压力能与动能，其叶片型线的顺滑度直接影响介质在流道内的流动状态，若曲面存在折角或者曲率突变，很容易在流道内部形成局部涡流，不仅会拉低整泵的运行效率，还会加剧局部汽蚀，缩短叶轮的实际使用寿命。

　　设计过程中首先要确定叶轮的进出口直径、轮毂直径这些核心安装边界尺寸，轮毂端需要和泵轴做可靠的周向固定，通常会配套键槽结构传递扭矩，进口端的直径设计需要兼顾介质吸入状态，避免进口流速过高造成吸入阻力过大，出口宽度则要匹配额定流量参数，保证流道的过流面积满足设计流量下的介质通流需求。叶片采用空间扭曲曲面设计，从叶轮进口边到出口边的角度是逐渐变化的，这种扭曲设计是为了适配介质在流道内不同半径位置的流动速度三角形，减少介质进入叶片流道时的冲击损失，叶片数量的选择也经过多轮水力校核，既保证对介质的足够做功能力，也避免叶片过多造成流道堵塞、摩擦损失增大的问题。

　　叶轮的前后盖板设计要和叶片边缘做顺滑的圆角过渡，避免直角结构造成的应力集中，同时减少介质流动过程中的局部阻力，盖板的厚度需要兼顾结构强度与流道过流空间，在满足高速旋转下的结构强度要求、避免运行中出现盖板变形的前提下，尽可能留出更大的流道空间提升过流能力。从安装适配性来看，这类叶轮的轴向安装尺寸需要和泵腔的密封腔、导叶或者蜗壳的位置精准匹配，叶轮出口的中心位置要对准蜗壳的隔舌位置，保证介质从叶轮流出后可以顺畅进入蜗壳流道，减少水力损失，轮毂端的轴向定位尺寸也要和轴套、锁紧螺母的安装尺寸匹配，避免运行中出现叶轮窜动，和泵腔或者密封件发生摩擦。

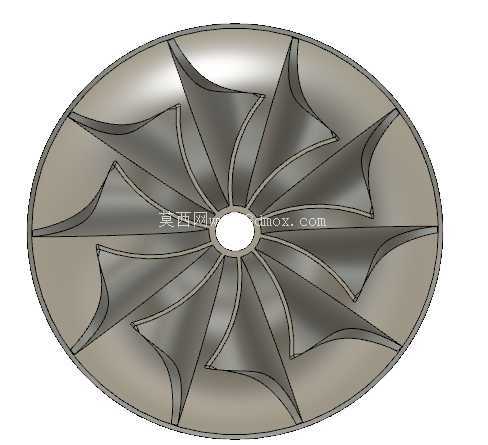

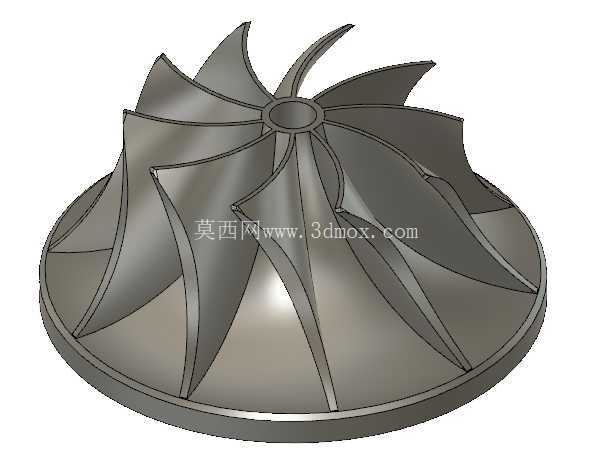

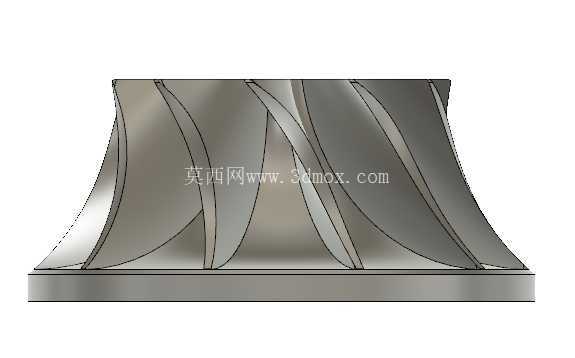

　　实际建模过程中，叶片曲面的构建需要先完成多个轴面截线的点位拟合，再通过曲面放样得到连续顺滑的叶片实体，之后和前后盖板、轮毂做布尔合并，所有的边缘位置都要做倒圆角处理，不仅是为了降低流动阻力，也能减少铸造或者机加工过程中的应力集中问题，避免部件在高速旋转下出现开裂风险。这类叶轮的材质选择通常根据输送介质的腐蚀性确定，常规清水场景多采用铸铁或者铸钢材质，有轻度腐蚀的场景可以选用不锈钢或者工程塑料材质，不同材质的叶轮在结构厚度设计上会做对应调整，比如塑料叶轮的盖板厚度会适当增加，保证旋转过程中的结构刚度。在实际选型匹配时，除了核心的水力参数，还要重点核对叶轮的安装轴径、键槽尺寸、叶轮总高度、出口外圆直径这些安装边界参数，避免出现安装后和泵腔不匹配、转动过程中出现剐蹭的问题，同时要做动平衡校核，保证叶轮在额定转速下运行平稳，降低整泵的振动与噪音水平。
