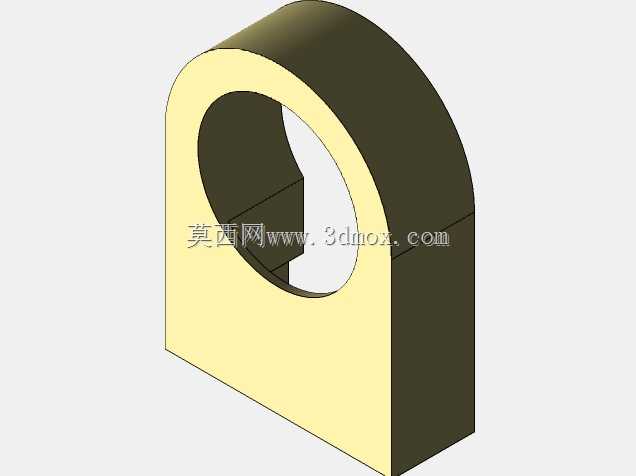

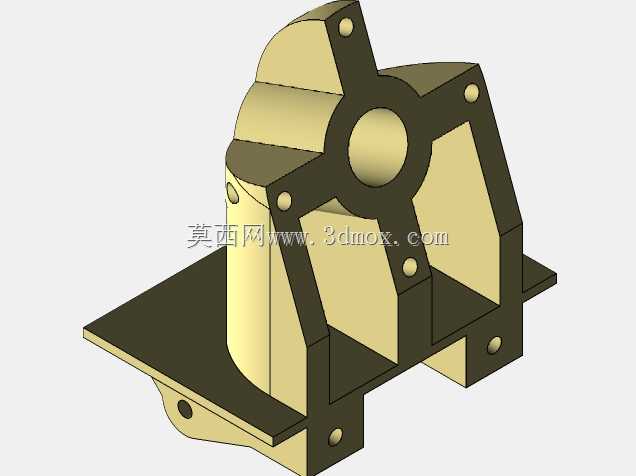

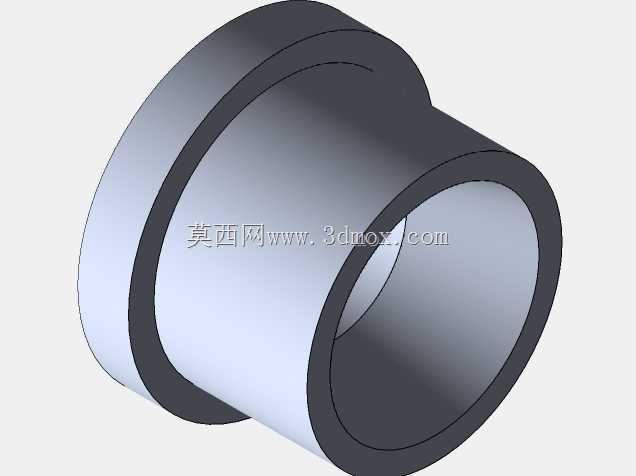

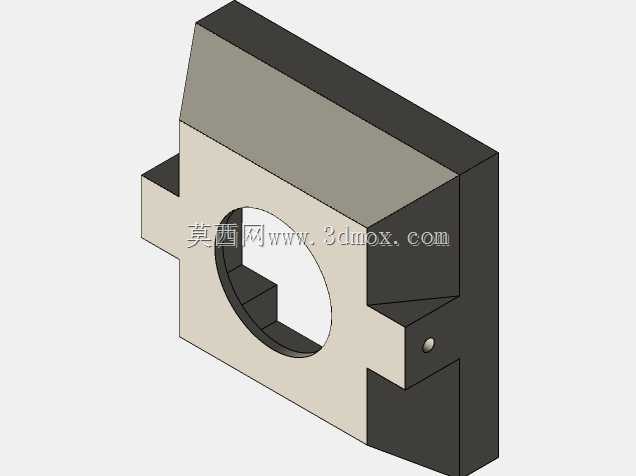

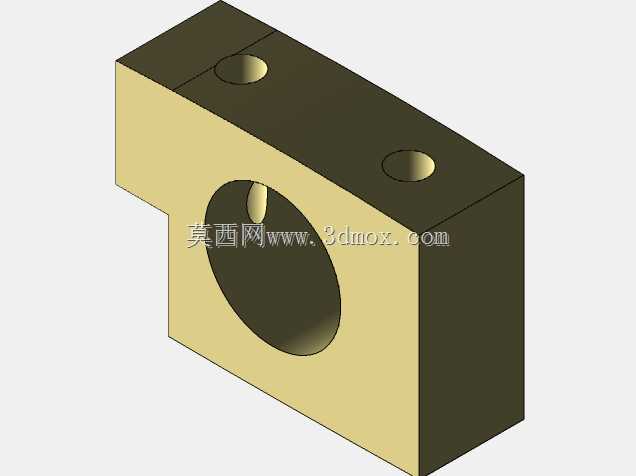

在常规旋转传动设备的装配场景中,轴承安装基座的结构合理性直接决定了整套传动系统的运行稳定性与使用寿命,本次呈现的ASK-11配套结构,正是针对中小载荷滚动轴承的安装定位需求完成的结构设计,可适配多数轻载传动工位的轴承固定需求。从实际应用场景来看,这类结构常出现在小型输送线辊筒端、桌面级自动化设备的旋转轴支撑位、小型航模动力传动段等对安装空间有严格限制的工位,不需要额外制作复杂的安装工装,就能完成轴承的定位与固定,大幅降低现场装配的调整工作量。

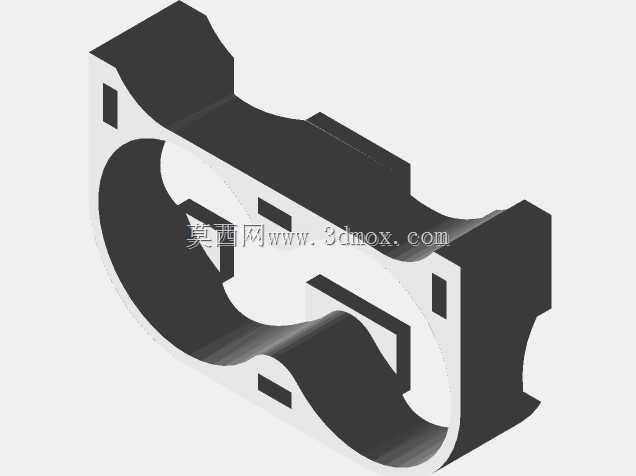

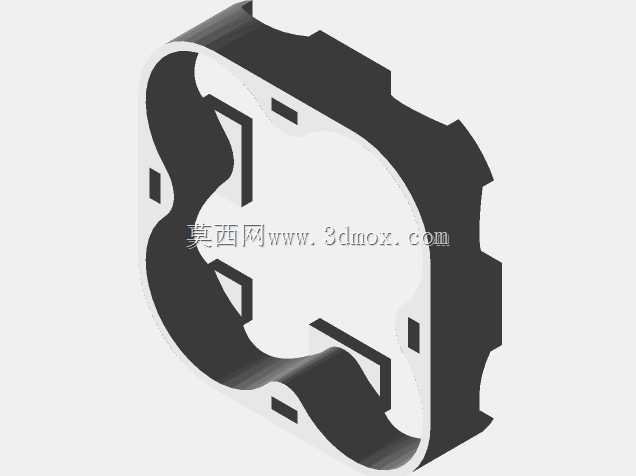

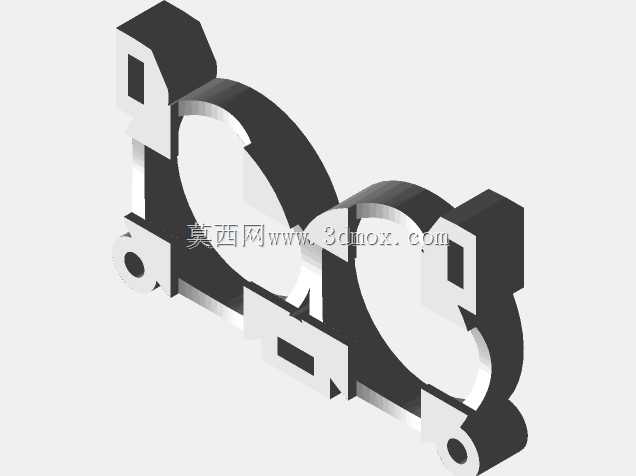

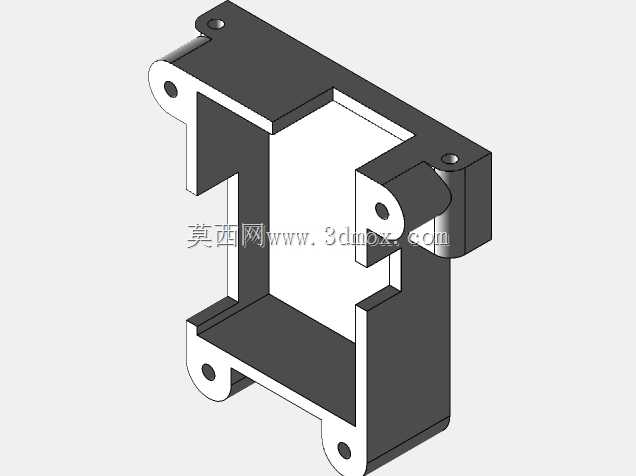

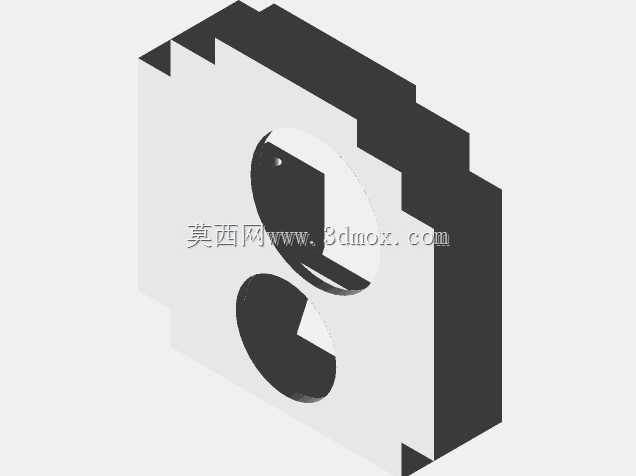

设计过程中首先考量的是轴承的安装限位逻辑,基座内腔采用阶梯式限位结构,轴承外圈装入后可通过台阶面实现轴向定位,不需要额外加装轴用挡圈或者端盖压紧就能限制轴承的轴向窜动,针对部分存在小幅振动的工位,内腔预留了0.02mm的涂胶间隙,装配时可在接触面涂抹少量固持胶进一步提升连接可靠性。基座的外形采用嵌套式矩形轮廓,外层轮廓与设备安装位的卡槽尺寸完全匹配,安装时可直接嵌入预设的安装槽内,不需要额外打定位销就能完成初步定位,四个边角处做了R1.5的倒角处理,既避免安装时边角磕碰损伤安装位漆面,也能消除加工过程中产生的应力集中点,提升基座整体的结构强度。

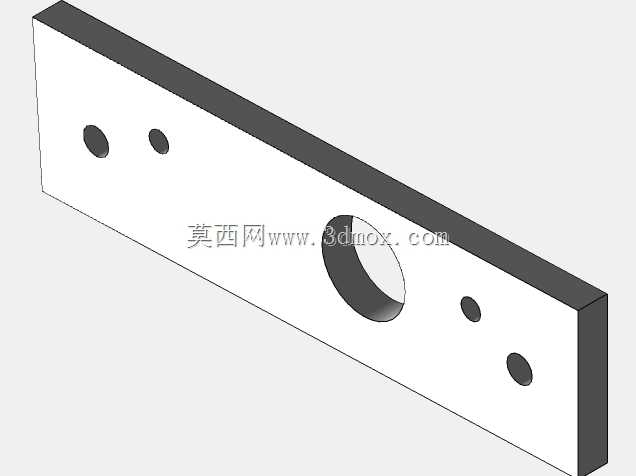

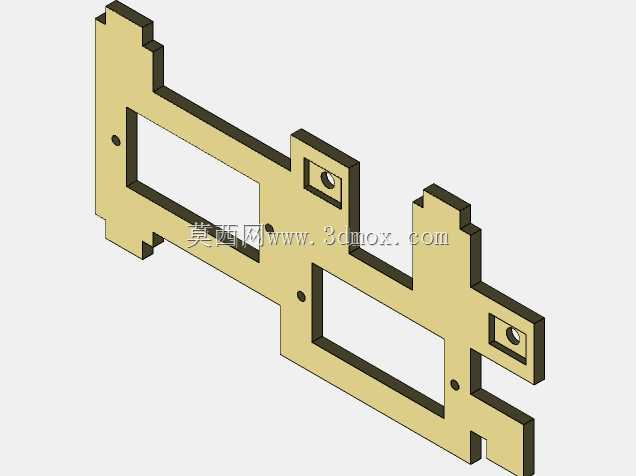

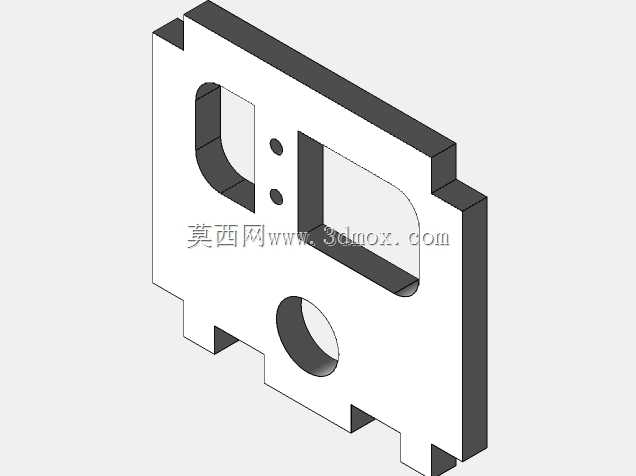

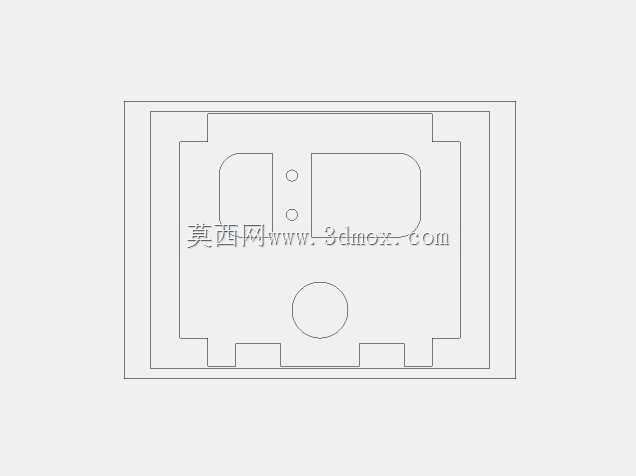

从安装边界尺寸来看,基座整体外轮廓的长宽尺寸控制在常规小型安装位的通用尺寸范围内,厚度方向根据轴承的宽度做了匹配设计,轴承装入后端面与基座端面保持齐平,不会出现突出或者凹陷的情况,方便后续连接传动轮或者联轴器。基座表面预留的三个通孔分别承担不同功能:两个直径较小的通孔为定位销孔,可穿入M2的定位销实现基座与安装面的完全固定,避免设备运行过程中基座出现移位;直径较大的通孔为走线或者轴端避让孔,当传动轴需要穿过基座连接后端编码器或者其他检测元件时,可直接从该孔穿过,不需要额外在基座上开孔改造。
结构细节处理上,基座的内腔与轴承外圈的配合公差选用H7级过渡配合,既保证轴承装入后不会出现外圈打滑的问题,也不会因为配合过紧导致轴承外圈变形,影响轴承内部的游隙。基座的安装面平面度控制在0.01mm以内,保证轴承装入后端面与安装面保持垂直,避免传动轴出现倾斜导致的轴承偏磨问题。针对部分需要定期维护更换轴承的工位,基座内腔边缘做了0.5mm的拔模斜度,拆卸轴承时可使用拉马直接抵住轴承外圈将其顶出,不会出现轴承卡在基座内腔无法取出的情况。
在实际选型适配过程中,这类基座结构可适配内径4-10mm区间的微型滚动轴承,对应的传动轴转速最高可支持到12000rpm,完全覆盖小型自动化设备、航模动力系统、小型实验装置的传动需求。不同于通用型的轴承座产品,该结构在设计时充分考虑了狭小空间的安装需求,整体结构紧凑没有多余的突出结构,可直接嵌入到设备的壳体内部,不需要在设备外壳预留额外的突出安装位,能有效缩小整套设备的整体体积。结构的壁厚经过力学仿真验证,在额定载荷下的最大变形量不超过0.005mm,完全不会影响轴承的正常运行,同时壁厚控制在合理范围内,不会造成材料的浪费,适配3D打印或者注塑加工的工艺要求,小批量制作时不需要复杂的工装夹具就能完成生产。
- 上一篇:绿巨人主题3D打印巨型悠悠球结构
- 下一篇:仿生骏马联动机械结构创意装置
- 全部评论(0)
- 模板大小: 71.71 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: SOLIDWORKS,AutoCAD,Rendering,STEP / IGES,Fusion 360,STL
- 软件分类: 通用机械零部件
