立式自助服务终端设备外观结构设计

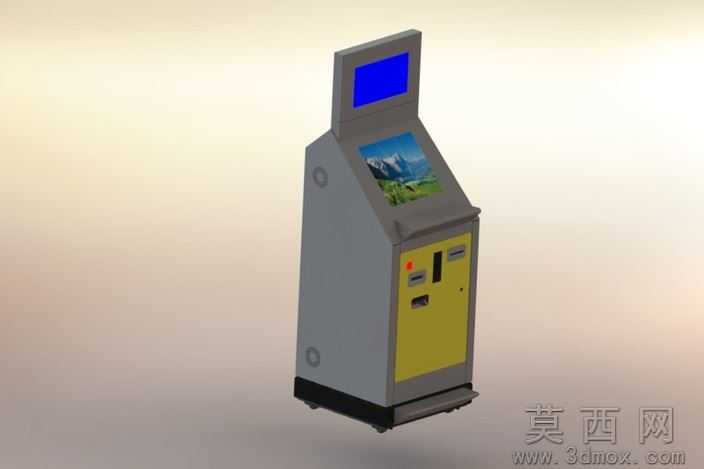

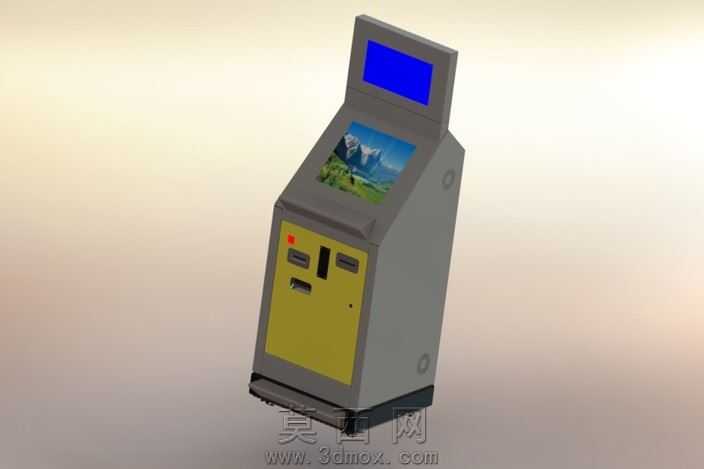

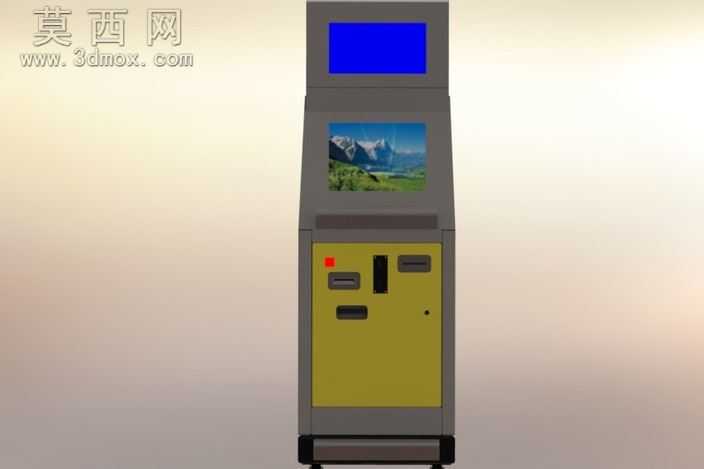

本模型为立式自助服务终端的三维结构设计，建模过程中采用自顶向下的设计思路，先确定整机的长宽高比例与功能分区，再逐步细化各个模块的结构细节。整机采用立式落地式布局，整体外轮廓以规整的长方体为基础，边角做了小半径的圆角过渡处理，既避免尖锐边角带来的安全隐患，也让设备外观更具现代感。建模时将整机划分为三个主要功能区段，顶部区域设置嵌入式显示屏安装位，预留了屏幕边框的固定结构与走线空间，屏幕区域做了内凹处理，能够减少环境光线对屏幕显示效果的干扰，同时提升正面视觉的层次感。中部区域设置第二块交互显示屏，屏幕下方规划了凭条出口、插卡口、操作按键等功能模块的安装位置，每个模块都预留了对应的安装孔位与卡扣结构，确保后续装配时各功能部件能够精准对位，模块之间的间距符合人机操作的合理尺寸，避免用户操作时出现误触的情况。下部区域为设备的主柜体部分，采用大面积的金属门板设计，门板上设置了锁具安装位与检修门的开合结构，柜体内部预留了足够的空间用于放置主控单元、电源模块、打印模块等核心硬件，同时规划了内部走线的线槽位置，让内部线路排布规整有序，方便后期的维护检修。材质设置上，设备的主体框架与外壳采用冷轧钢板材质，表面做哑光喷塑处理，下部门板采用醒目的暖黄色喷塑与上部的深灰色机身形成撞色搭配，既提升了设备的视觉辨识度，也能让用户快速识别操作区域；显示屏表面采用玻璃材质模拟真实的屏幕反光效果，按键、插卡口等小部件采用ABS塑料材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染时采用柔和的室内漫射光环境，搭配轻微的环境反射效果，真实还原设备在实际使用场景中的视觉质感。结构设计上充分考虑了钣金加工的工艺特性，所有的折弯边都预留了合理的折弯半径，外壳的拼接处采用卡扣与螺丝结合的固定方式，既保证外壳连接的牢固性，也让外表面尽可能减少外露的螺丝孔，提升外观的整洁度；底部设置了可调脚轮的安装结构，既方便设备的移动转运，也可以在设备就位后调节水平高度，保证设备放置的稳定性。整体建模过程严格遵循实际产品的开发逻辑，所有结构尺寸都参考行业内同类自助终端的通用规格，确保模型具备实际生产参考价值，各个部件之间的装配关系清晰明确，没有出现结构干涉的问题，能够直观展示该类自助终端的整体外观布局与内部结构规划。
