可掀盖式恒温环境试验温控装置

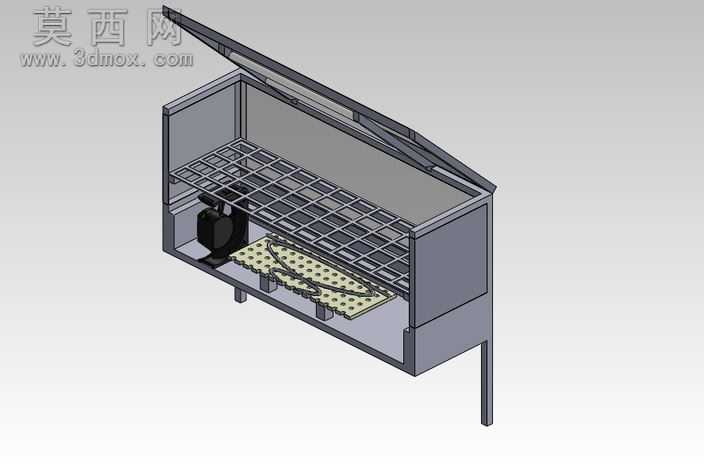

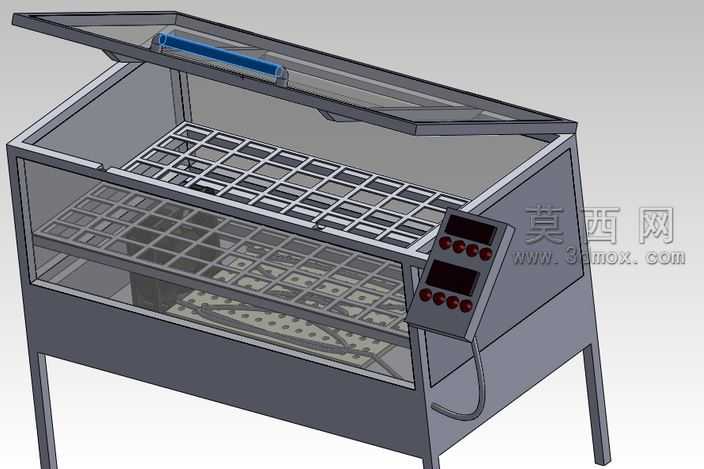

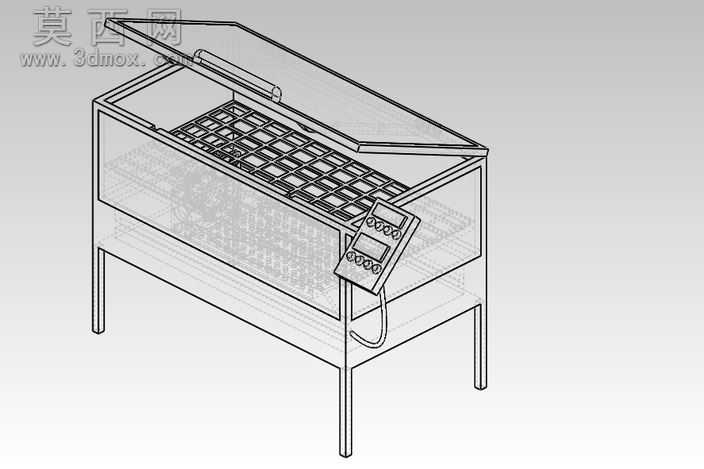

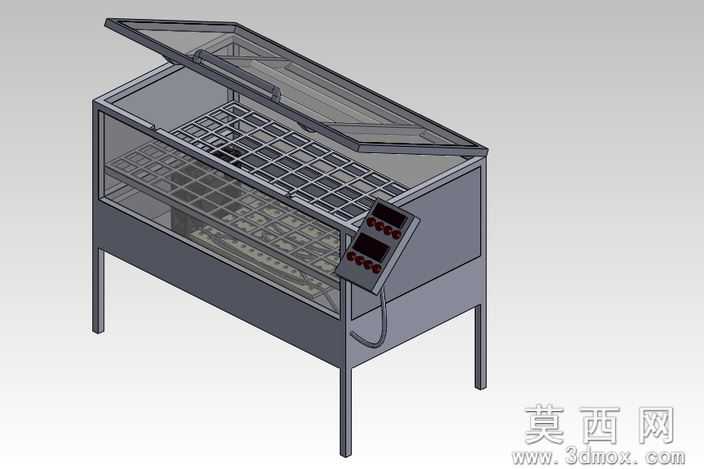

本模型采用三维参数化建模方式完成整体结构搭建，首先依据温控试验设备的功能需求完成整体框架的比例规划，确定立式支脚支撑的柜体式主体结构，建模过程中优先完成主体承载框架的特征绘制，采用薄壁拉伸特征构建柜体的侧壁与底部支撑结构，对支脚部分添加圆角特征避免应力集中的结构缺陷。上盖部分采用透明视窗设计，通过铰接结构与柜体主体实现可翻转开合的活动连接，建模时对铰接转轴添加同轴心配合约束，还原上盖掀开的真实活动行程，上盖内侧加装的照明组件通过线性阵列与装配约束完成定位，确保照明范围覆盖柜体内部的置物区域。柜体内部的置物格栅采用网格状镂空结构，通过线性阵列特征快速生成规整的格栅排布，既保证置物承载能力，又能保障内部空气的流通性，为温度均匀分布提供结构基础。侧面挂载的控制箱采用独立子装配体建模，分别完成显示屏、操作按钮的独立特征绘制，按钮部分采用旋转凸台特征构建，通过圆周阵列完成多组按钮的规整排布，控制箱与柜体之间通过柔性线缆连接，建模时采用扫掠特征还原线缆的自然弯曲形态。材质渲染阶段，柜体主体采用哑光金属材质赋予磨砂金属质感，透明视窗部分添加高透玻璃材质并设置适当的折射与反射参数，还原真实玻璃的视觉效果，控制箱面板采用深色哑光塑料材质，按钮部分区分红色功能按钮与黑色操作按钮的材质差异，格栅部分采用与柜体一致的金属材质，提升整体结构的质感统一性。设计过程中重点考量温度控制的稳定性需求，通过封闭式柜体结构搭配密封边设计减少内外热量交换，内部预留的风道空间配合置物格栅的镂空设计，能够保障温控介质的均匀循环，实现环境温度波动幅度极低的控制效果，整体结构装配逻辑清晰，各部件之间的配合关系完整，可直接用于结构验证、方案展示以及后续的工程图导出工作。
