花瓣形托盘型腔注塑模具结构设计

　　这套模具针对带花瓣形内凹纹理的浅腔类托盘制品开发，核心成型区域为带放射状花瓣凸纹的圆形型腔，主要应用于食品包装、日用塑胶制品生产场景，对应成型的托盘多用来盛放烘焙点心、分装果干或作为小型文创产品的承载底座，这类制品对内壁纹理的成型清晰度、脱模顺畅度有较高要求，不能出现纹理缺胶、顶白、拉伤等成型缺陷。

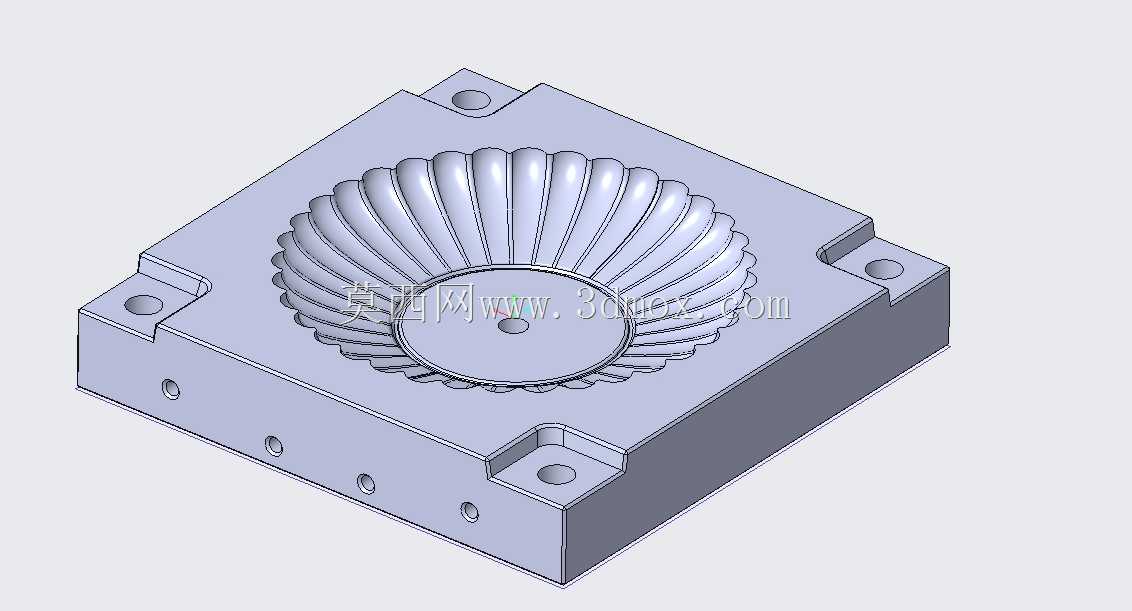

　　从结构布局来看，模架采用标准方正板式结构，四个边角设置带安装沉孔的凸台定位结构，沉孔深度与注塑机工作台的定位销尺寸匹配，安装时可直接嵌入设备T型槽对应的定位位，无需额外加工适配垫块。模架侧边均匀分布多组螺纹安装孔，孔位间距符合常用120吨-160吨卧式注塑机的拉杆间距要求，安装时可直接通过压块锁紧，适配多数中小型注塑生产车间的通用设备，无需定制专用安装工装。

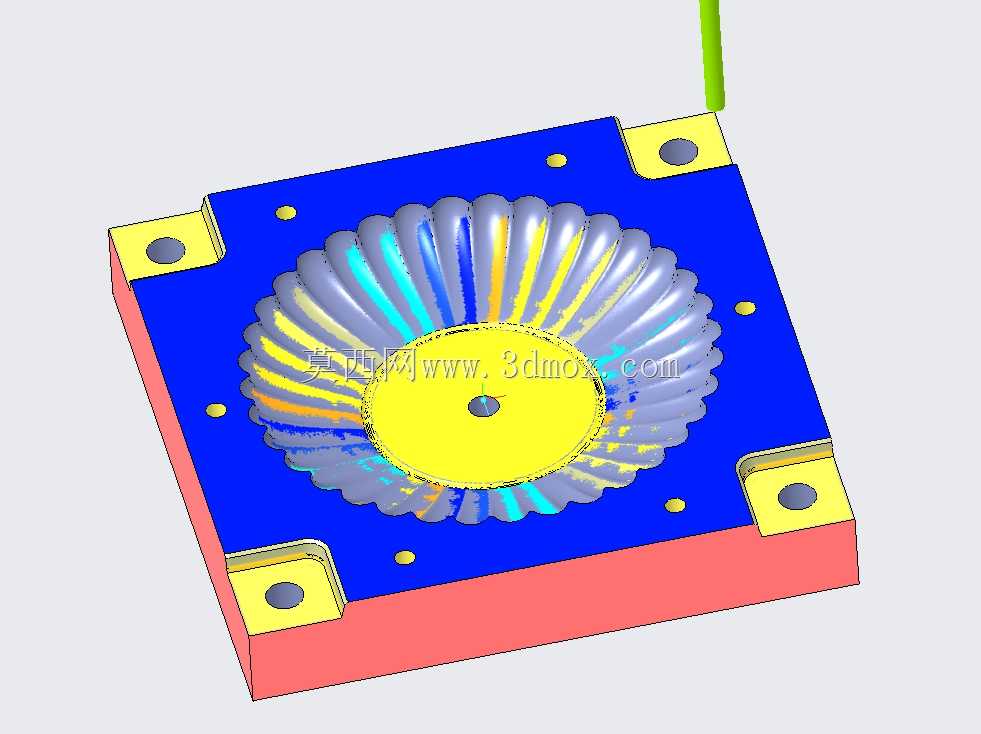

　　成型区域的设计围绕花瓣纹理的顺利脱模展开，型腔内部的放射状花瓣凸棱采用等壁厚渐变设计，从型腔中心向边缘，凸棱的高度逐步抬升、棱边圆角逐步放大，既保证制品内壁的纹理立体感，又避免脱模时纹理倒扣量过大造成制品拉伤。型腔中心设置小尺寸圆形凸台，对应托盘制品的中心定位凹位，凸台内部预留顶杆安装孔，开模后可通过中心顶杆配合周边环形顶出结构，将制品平稳顶离型腔，避免单点顶出造成的制品变形。

　　冷却水路的排布紧贴成型区域背面，采用环形回路设计，水路距离型腔壁的距离保持均匀，避免出现局部冷却不均导致的制品翘曲，花瓣纹理对应的背部区域，水路做了随形避让，保证每一处凸棱位置的冷却速率一致，缩短成型周期的同时，减少制品内应力残留。模架的两个对角设置精定位导柱孔，合模时可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免成型后制品出现壁厚不均、飞边过大的问题。

　　在实际生产适配中，这套模具的浇口设置在型腔中心凸台的侧边缘，采用点浇口进料方式，熔融塑胶从中心向四周放射状填充，刚好顺着花瓣纹理的走向流动，可有效减少填充过程中的熔接痕，保证花瓣纹理的填充完整性。排气槽开设在型腔最外侧的分型面上，对应每两个花瓣凸棱的间隙位置，排气深度控制在0.02mm，既可以快速排出填充时型腔内的空气，避免出现困气烧焦的缺陷，又不会产生飞边。

　　模具的整体安装边界方正无外凸结构，吊装时可直接通过模架侧边的吊装孔平衡起吊，无需额外加装吊环模块，上下模的合模导向采用标准导柱导套配合，导套设置防尘密封槽，可减少车间内的塑胶粉尘进入导向副，延长模具的连续生产寿命。日常维护时，只需拆开模架周边的紧固螺丝，即可快速取下型腔镶件进行抛光维护，针对花瓣纹理的细微磨损，也可直接对镶件进行局部补焊抛光，无需更换整套模架，降低生产维护成本。

　　针对这类浅腔带纹理制品的成型痛点，设计时特意将型腔的脱模斜度做了差异化设置，花瓣凸棱的侧壁斜度大于型腔直壁的斜度，保证开模时制品不会粘定模，顶出过程中纹理部位不会出现拖拽痕迹。模架上预留的复位杆安装位与注塑机的顶出杆位置完全匹配，合模时顶出机构可精准复位，避免出现顶杆碰伤型腔表面的问题。
