手动螺旋式精密台虎钳夹持工装

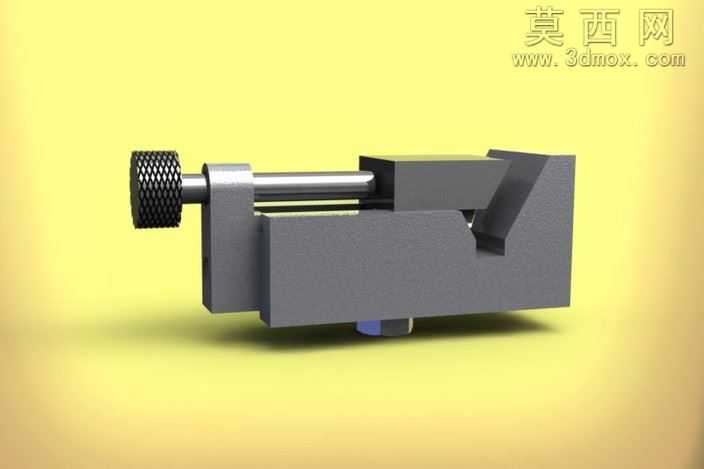

本作品为手动螺旋驱动式精密夹持虎钳，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工零件的公差配合逻辑，对所有活动部件预留合理装配间隙，保证模型可直接转化为生产加工图纸。建模阶段首先完成固定钳身的基体绘制，采用拉伸凸台与切除命令构建钳身的V型定位槽、导轨安装位、底部安装孔等结构，固定钳身作为整个工装的承载基体，设计时重点考量结构刚性，在受力集中的钳口位置做加厚处理，同时通过合理的筋位布局减少不必要的材料冗余，兼顾刚性与轻量化需求。活动钳身部分与固定钳身的导轨采用间隙配合设计，建模时通过配合命令验证滑动顺畅度，避免出现卡滞干涉问题。螺旋传动结构是该虎钳的核心驱动部件，建模时对调节螺杆的梯形螺纹做精确齿形绘制，与活动钳身内的螺纹螺母副完全啮合，滚花调节头采用圆周阵列命令完成防滑网纹的建模，还原真实手动调节时的防滑触感。钳口部位设计为可更换式结构，预留钳口板安装螺孔，可根据夹持工件的材质更换不同硬度、不同齿形的钳口板，满足多场景夹持需求。渲染阶段采用金属材质体系，固定钳身与活动钳身赋予磨砂铸铁材质，调节螺杆与导轨轴赋予抛光钢材材质，滚花调节头赋予发黑处理的金属质感，通过环境光遮蔽效果突出零件的结构层次，背景采用渐变暖黄色调突出工装主体，光影设置模拟车间柔光照明效果，清晰展现各部件的装配关系与结构细节。设计思路上围绕小型工件精密装夹需求，整体结构紧凑，夹持行程适配常规小型零件加工、检测场景的使用需求，底部预留标准安装槽可固定在工作台面，螺旋驱动的夹紧方式具备自锁特性，夹持后不会出现松脱问题，可应用于钳工划线、小型零件钻孔、打磨、检测等工序的工件固定。
