自动停止框机械结构三维设计作品

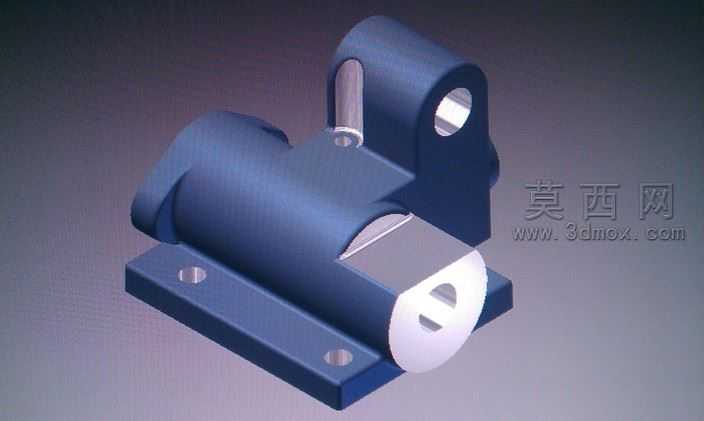

本作品为自动停止框机械构件，采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械设计通用规范，对构件各部分尺寸进行精准约束，确保各装配特征匹配合理。模型整体采用一体式基座加功能支座的组合结构，底部为带两个安装沉孔的矩形安装底板，沉孔设计可实现内六角螺栓的沉头安装，保证安装后构件表面平整无凸起，避免与其他运动部件发生干涉。底板上方集成横向筒状主体结构，筒状结构端部设置带异形槽的止动端盖，异形槽结构用于与配套止动销配合，实现到位自动停止的限位功能，槽口的尺寸公差经过合理设定，保证止动动作触发灵敏且无卡滞。筒状结构上方设置两个带铰接孔的立式支座，支座上的通孔用于穿装铰接销轴，实现该构件与外部联动部件的转动连接，孔位与筒状主体的同轴度、平行度均在建模时通过几何约束进行严格控制，避免装配后出现运动别劲的问题。渲染阶段采用哑光金属材质模拟实际铸铁构件的质感，对安装面、铰接孔内壁、止动槽工作面等关键配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异，背景采用渐变深灰色调突出构件本身的结构轮廓，光影设置采用45度斜向主光源搭配弱补光，清晰展现各部分的结构转折与装配关系。设计过程中充分考虑构件的实际使用场景，在保证结构强度的前提下对非受力部位做了合理的壁厚优化，既降低了构件整体重量，又避免了材料的不必要浪费，各过渡位置均设置了合理的铸造圆角，符合铸件的生产工艺要求，避免应力集中导致的构件断裂问题，整体结构紧凑，功能集成度高，可直接应用于自动化产线的行程限位、到位停止等工位，也可作为机械原理教学的演示模型使用。
