交错轴传动螺旋齿轮组三维结构设计

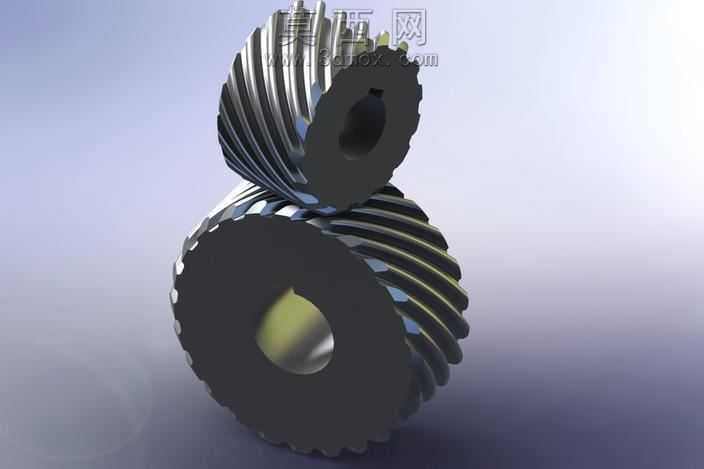

本螺旋齿轮组采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循螺旋齿轮啮合原理，针对交错轴动力传输的工况需求完成齿形参数的精准定义。建模阶段首先完成齿轮基体的回转特征构建，依据螺旋角参数生成螺旋齿廓的引导路径，通过扫掠、阵列等特征操作完成全部轮齿的成型，确保两个配对齿轮的齿距、模数、螺旋角参数完全匹配，保证啮合过程中齿面接触均匀，避免出现传动卡滞或局部应力集中的问题。模型对齿轮中心的安装轴孔做了精准的尺寸约束，轴孔内壁预留了合理的安装配合公差，可直接适配对应直径的传动转轴，同时在齿轮端面做了轻微的倒角处理，既去除了建模过程中产生的锐边特征，也符合实际机械加工的工艺要求，避免安装过程中出现棱边磕碰的问题。材质与渲染阶段，针对齿轮常用的合金结构钢材质做了材质参数调试，还原了金属件经精加工后的细腻哑光金属质感，齿面部分通过材质粗糙度参数的微调，模拟出轮齿经磨削加工后的光滑接触表面，渲染时采用柔和的侧上方打光方案，清晰呈现出螺旋齿的连续曲面走向、轮齿之间的啮合接触状态，以及两个齿轮交错布置的空间位置关系，直观展现该传动结构的空间布局特点。设计过程中重点考量了螺旋齿轮用于非平行轴动力传输的核心功能，通过调整两个齿轮的轴线夹角，验证不同交错角度下的齿面啮合贴合度，确保动力在两个非平行转轴之间能够平稳传递，相比直齿交错传动结构，螺旋齿的逐步啮合特性能够有效降低传动过程中的冲击与噪音，提升传动过程的平顺性。模型完整还原了螺旋齿轮组的装配关系，两个配对齿轮的中心距、轴线夹角均经过装配校验，不存在结构干涉问题，可直接用于机械传动结构的方案演示、装配校核以及传动原理的教学展示，能够帮助设计人员直观理解交错轴螺旋齿轮的传动逻辑与结构特点，为相关传动机构的设计优化提供可靠的三维结构参考。
