15mm规格12号工业铝型材结构设计

　　这款15mm截面规格的12号铝型材，是轻型自动化设备机架搭建场景里的常用基础构件，日常在桌面级小型工装台、3D打印机轻量化框架、小型检测设备支撑结构、电子产线微型工位架的搭建中应用十分广泛，相比同截面的钢制型材，它的自重仅为钢材的三分之一左右，同时表面自带的阳极氧化层能在常规车间环境下抵御潮气、弱腐蚀介质的侵蚀，不需要额外做表面防锈处理，能大幅缩短机架搭建的后处理周期。从实际使用的角度看，这类小截面铝型材的核心优势在于装配灵活性，型材截面的槽道尺寸经过标准化设计，配套的T型螺栓、滑块螺母可以直接卡入槽道内，不需要在型材本体上打孔攻丝，调整安装位置时只需要松开紧固件就能滑动调整构件位置，对于需要频繁迭代结构的实验类设备、

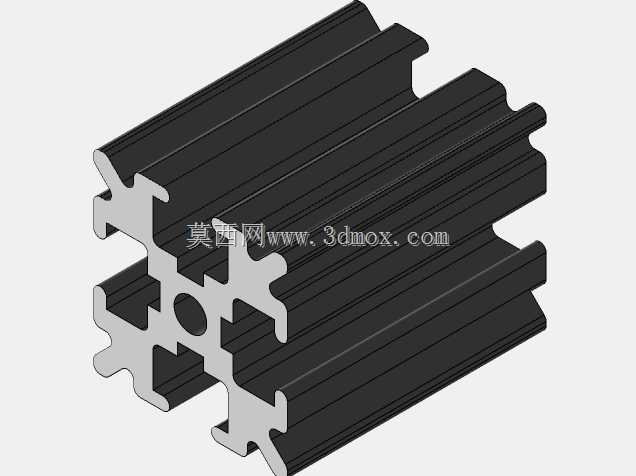

　　小批量定制的非标工装来说，能省去大量的二次加工工作量，也能避免因为打孔位置偏差导致的构件报废问题。在设计思路上，这款型材的截面采用了多腔室加强结构，中心的十字加强筋把型材内部分成四个对称的腔室，在控制整体壁厚不超过1.8mm的前提下，保证了15mm见方的截面在垂直受力方向的抗弯强度，经过实际载荷测试，单根1米长度的型材两端简支支撑时，中部承受15kg的静载荷不会产生超过0.3mm的永久形变，完全能满足轻型设备的支撑需求。型材的四个外棱做了R0.8的圆角处理，既避免了尖锐棱角在装配过程中划伤操作人员，也能让配套的端盖、封条等装饰配件实现紧密贴合，不会出现装配缝隙不均的问题。槽道的开口尺寸设计为4.2mm，刚好适配M4规格的T型螺栓，

　　槽道内部的卡位结构做了防滑齿设计，当螺栓锁紧时，螺母的防滑齿会咬入槽道内壁的氧化层，避免设备运行过程中因为振动导致紧固件松动移位，这一点在有持续振动的小型输送设备、桌面级加工设备的框架搭建中尤为重要，能大幅降低后期的设备维护频次。从安装边界来看，这款15mm规格的铝型材单根标准长度为6米，实际使用时可以根据需求切割成任意长度，切割面只需要去除毛刺就能直接装配，不需要做额外的铣面处理；型材的拼接可以采用配套的角件、内置连接件、弹性扣件等多种连接方式，其中内置连接件能实现型材外表面无外露连接件的效果，适合对外观有要求的桌面级展示设备、实验仪器框架搭建；如果需要在型材上安装钣金门板、亚克力面板、走线槽等附件，

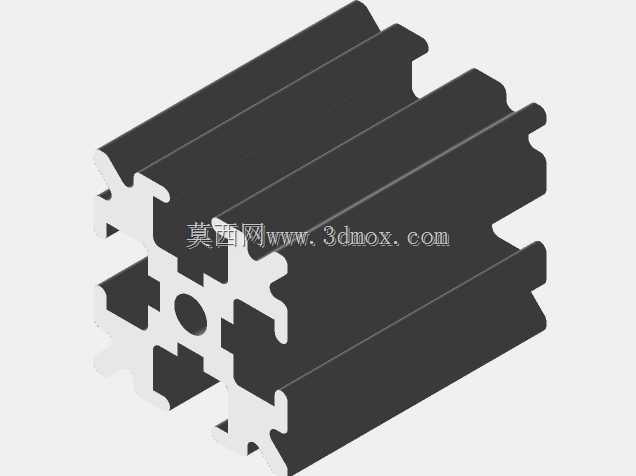

　　只需要在槽道内卡入对应的滑块螺母，用螺栓直接固定即可，不需要额外焊接或者粘接，拆装调整都十分便捷。在实际的设备选型过程中，需要注意这类小截面铝型材的适用载荷范围，不要用它来搭建承重超过单米20kg的重载机架，也不要将它用于有强冲击载荷的设备支撑场景，如果需要搭建更高强度的框架，可以通过多根型材拼接、加装加强角件的方式提升整体结构强度，相比直接更换更大截面的型材，这种方式能在控制成本的前提下满足结构强度需求。另外，这款型材的槽道兼容市面上绝大多数同规格的铝型材配件，不需要定制特殊的连接件，在备件采购、后期维护更换时都十分方便，能有效降低设备的全生命周期维护成本。在三维建模过程中，这款型材的截面轮廓完全按照实际生产的公差要求绘制，槽道的尺寸、加强筋的厚度、外圆角的大小都和实际量产的型材保持一致，在做装配设计时可以直接调用，不需要再调整配合尺寸，能有效避免设计完成后出现装配干涉、配件不匹配的问题；建模时还预留了切割余量的参数化设置，只需要修改长度参数就能生成不同长度的型材模型，能大幅提升非标设备设计时的建模效率。
