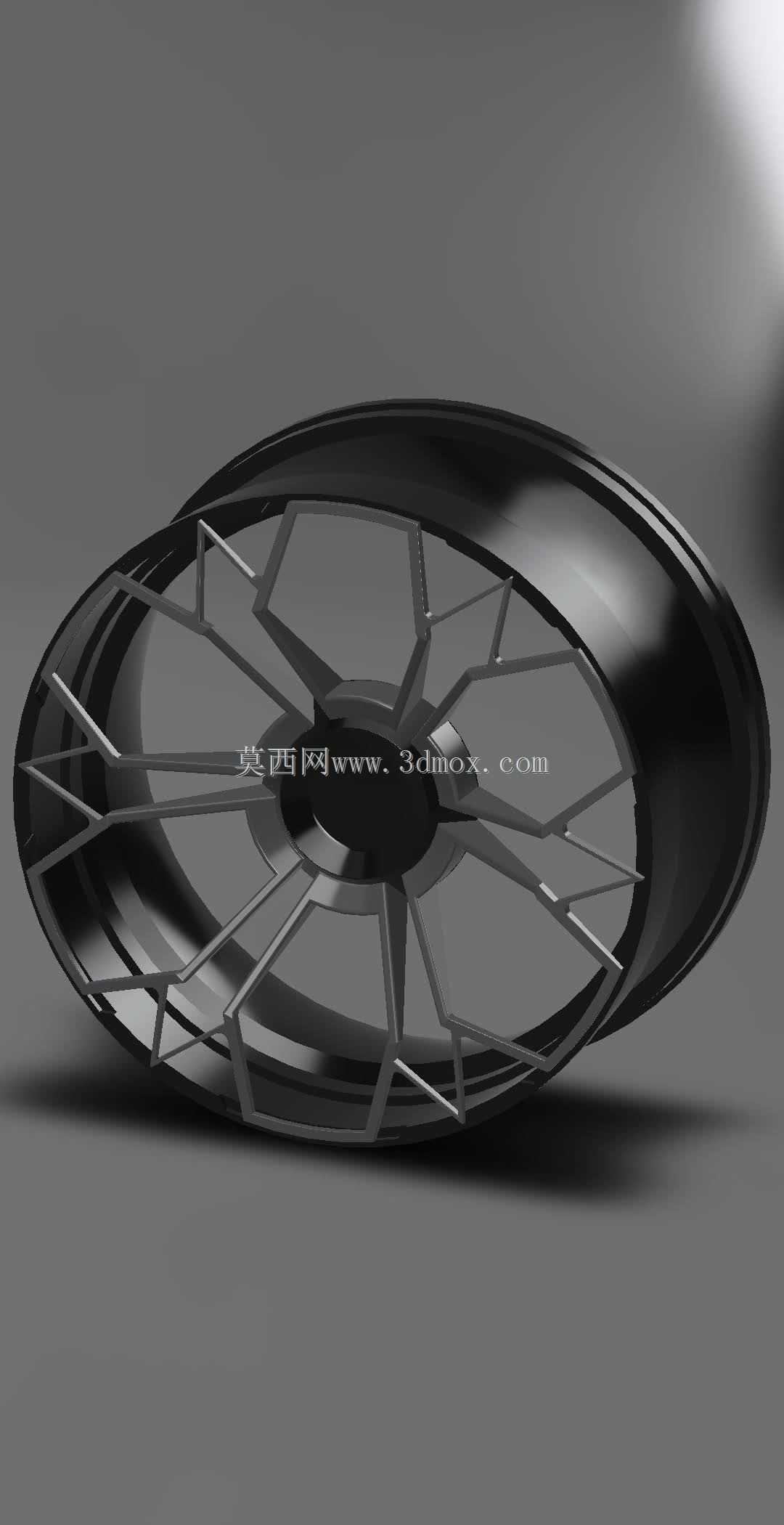

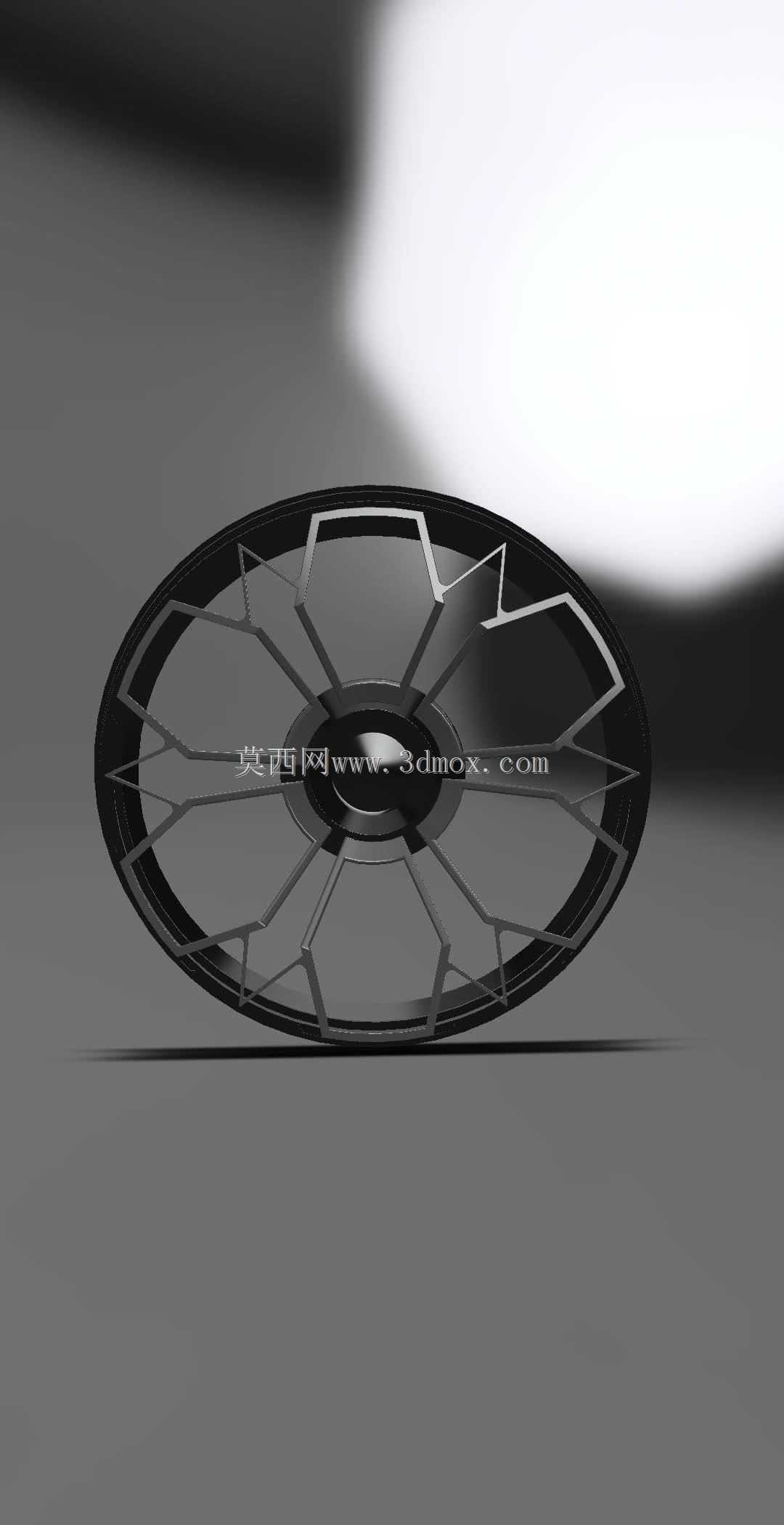

多辐条镂空轻量化合金车轮结构设计

　　这款合金车轮的结构设计，首先要匹配乘用车辆行走系统的安装边界，轮辋部分采用等宽环形承载结构，边缘预留标准轮胎装配止口，胎圈座的角度与圆角参数完全适配常规民用真空轮胎的安装要求，不需要额外修改轮胎匹配尺寸就能完成装配。轮辐部分采用非对称放射状镂空结构，每根辐条的截面从中心安装盘位置向轮辋方向逐渐收窄，辐条之间的镂空区域在保证结构强度的前提下，尽可能削减了非承载区域的材料用量，既降低了车轮整体的转动惯量，也能为制动系统留出足够的散热气流通道，车辆长时间制动时，气流可以顺着辐条间隙直接冲刷制动盘表面，带走摩擦产生的热量，避免制动热衰减影响行车安全。

　　从实际应用场景来看，这类合金车轮主要适配中小型乘用车辆的非承载式行走结构，中心安装盘的螺栓孔分布采用标准节圆设计，能够匹配多数同参数车型的轮毂轴承安装位，安装面的平面度公差控制在0.05mm以内，装配后不会出现车轮偏摆、动平衡超差的问题。设计过程中优先考虑了载荷传递路径的合理性，车辆行驶过程中，地面传递的冲击力从轮胎接触位置传入轮辋后，会顺着放射状辐条均匀分散到中心安装盘，再传递到车桥轴头，每根辐条的受力载荷差值控制在8%以内，不会出现单根辐条应力集中导致的断裂风险。辐条与轮辋的连接位置采用大圆角过渡结构，避免直角结构带来的应力集中问题，经过载荷仿真验证，在额定满载1.6倍冲击载荷下，连接位置的最大应力低于合金材料屈服强度的60%，满足日常行驶的强度要求。

　　外形尺寸方面，轮辋的名义直径适配17英寸常规轮胎规格，轮辐的突出高度控制在35mm以内，不会超出轮眉的外廓边界，也不会与车辆的制动卡钳、转向拉杆等周边部件发生运动干涉，车轮转向到最大角度时，辐条背面与卡钳的最小间隙保留有8mm的安全距离，即使在低温环境下橡胶部件出现轻微形变，也不会出现剐蹭问题。轮辋的气门嘴安装孔预留标准尺寸，适配常规通用型真空胎气门嘴，不需要定制特殊规格的配件，后期维护更换的成本更低。中心安装盘的中心孔直径匹配常规乘用车辆的轴头尺寸，安装时可以直接套入轴头定位，不需要额外加装变径圈，减少了装配环节的公差累积。

　　设计过程中还考虑了车轮的动平衡特性，每根辐条的重量差控制在2g以内，整体装配后的初始不平衡量低于30g，只需要在轮辋边缘粘贴少量平衡块就能达到行车动平衡要求，高速行驶时不会出现方向盘抖动的问题。镂空的辐条结构同时降低了车轮的整体重量，相比同尺寸的铸造实心辐条车轮，整体重量降低了22%左右，更低的非簧载质量能够有效提升悬挂系统的响应速度，改善车辆行驶过程中的操控质感，同时也能降低行驶过程中的滚动阻力，对车辆能耗控制有一定的正向作用。轮辐表面的造型采用棱角过渡设计，既保留了视觉上的运动感，也不会因为过度复杂的曲面增加加工成型的难度，无论是采用低压铸造还是锻造工艺，都能顺利完成脱模成型，量产过程中的成品率能够得到有效控制。
