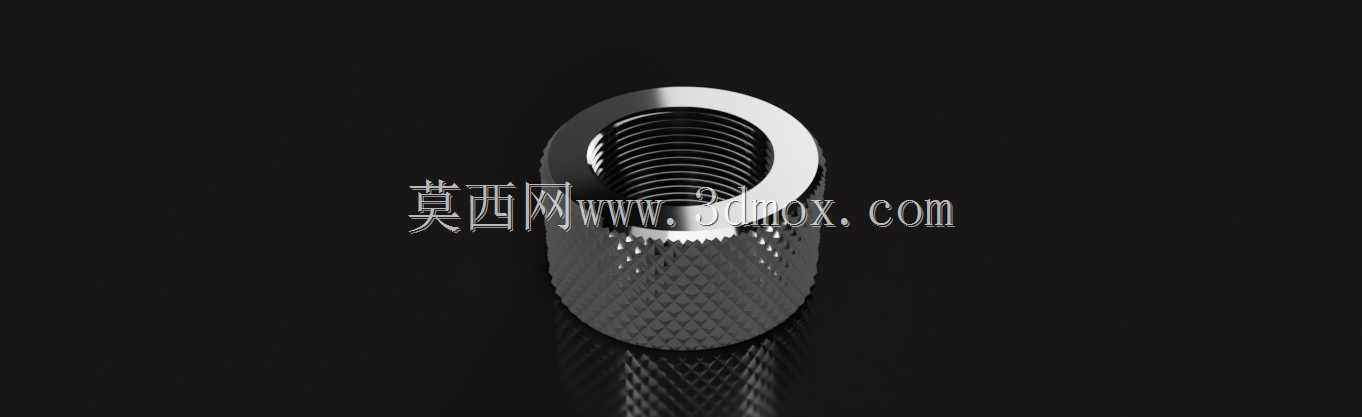

滚花防滑内螺纹圆柱连接螺母设计

滚花螺母作为常见的嵌入式紧固连接件，在各类需要反复拆装、薄壁件连接、塑料或轻合金构件装配场景中应用极广，日常接触的消费电子外壳、小型机电设备面板、仪器仪表调节机构、3D打印功能件装配、工装夹具快换模块里，都能见到这类零件的身影。和普通外六角螺母不同，滚花螺母的外圆柱面加工有网纹滚花结构，核心作用是在嵌入安装基体后，通过滚花齿与基体材料的咬合，避免螺母在拧动螺丝时跟转，同时提升轴向抗拔脱能力，尤其适合无法预留扳手空间的狭小装配位置，仅需从单侧拧入紧固件即可完成锁紧，不需要在螺母侧预留操作空间。

从结构设计逻辑来看，这类滚花螺母的核心参数围绕内螺纹规格、外圆直径、滚花参数、整体长度几个维度展开。内螺纹作为核心功能面，需要保证螺纹中径公差符合普通内螺纹的精度要求，螺纹起始端做倒角导向，方便螺丝顺利拧入，避免首牙错扣损伤螺纹。外圆柱面的滚花设计，通常采用网纹滚花形式，滚花的节距根据螺母外径匹配，小规格螺母选用细节距滚花，大规格螺母可选用稍粗节距，保证滚花齿能够嵌入安装基体的预留孔壁，不管是注塑预埋、压入软质金属孔还是过盈压入塑料件，滚花齿都能形成足够的咬合力，抵抗螺丝拧紧时的扭矩，不会出现螺母跟转打滑的问题。

设计这类零件时，首先要明确安装边界条件：如果是用于注塑预埋，需要考虑塑料材料的收缩率，滚花的齿深不能过深，避免注塑冷却后包裹应力过大导致塑料件开裂，同时螺母两端要做小尺寸倒角，方便注塑时定位销准确穿入定位，避免注塑过程中螺母偏移；如果是用于冷压入装配，外圆与安装孔的过盈量需要控制在合理范围，过盈量太小会导致抗扭拔脱力不足，过盈量太大则会压装时撑裂基体，甚至导致螺母变形挤压内螺纹，影响螺纹配合精度。螺母的整体长度需要匹配安装基体的厚度，通常螺母长度略小于基体安装面的厚度，避免螺母突出表面影响外观或其他零件装配，部分需要端面定位的场景，会在螺母一端加工定位台阶，保证压装后端面与安装面齐平。

从建模逻辑来看，这类零件的建模流程并不复杂，但细节处需要贴合加工工艺要求：首先绘制内螺纹的底孔，通过螺纹指令生成符合标准的内螺纹特征，注意螺纹收尾的退刀结构，虽然小规格螺母通常采用攻丝加工，退刀量不需要太大，但建模时保留合理的退刀空间更符合实际加工状态；其次绘制外圆柱基体，两端加工装配倒角，之后在外圆面生成网纹滚花特征，这里需要注意滚花的齿形角度，通常标准网纹滚花的齿夹角为90度，建模时不需要完全还原滚花加工的挤压变形细节，但要保证滚花的节距、齿高参数与实际选用的滚花刀参数匹配，避免模型与实际加工零件出现尺寸偏差。

实际选型应用时，还要考虑使用场景的载荷条件：如果是用于承受较大轴向拉力的连接位置，需要适当增加螺母的长度，提升螺纹啮合的牙数，避免螺纹滑牙；如果是用于经常需要调节的位置，比如仪器的调节旋钮锁紧结构，滚花的粗糙度要控制在合理范围，既要有足够的摩擦力防止打滑，又不能过于尖锐划伤操作人员手指；如果是用于导电连接场景，还要考虑螺母的材料镀层，避免不同金属接触产生电化学腐蚀，影响导电稳定性和连接寿命。很多新手设计这类零件时容易忽略滚花的工艺合理性，比如在直径过小的螺母上设计过粗的滚花节距，导致滚花加工时零件变形，或者没有预留压装导向倒角，导致压装时螺母歪斜，压坏安装孔，这些细节都需要在设计阶段结合实际加工和装配工艺调整，才能保证零件加工后能够顺利装配使用。
