直列四缸发动机曲柄连杆活塞总成

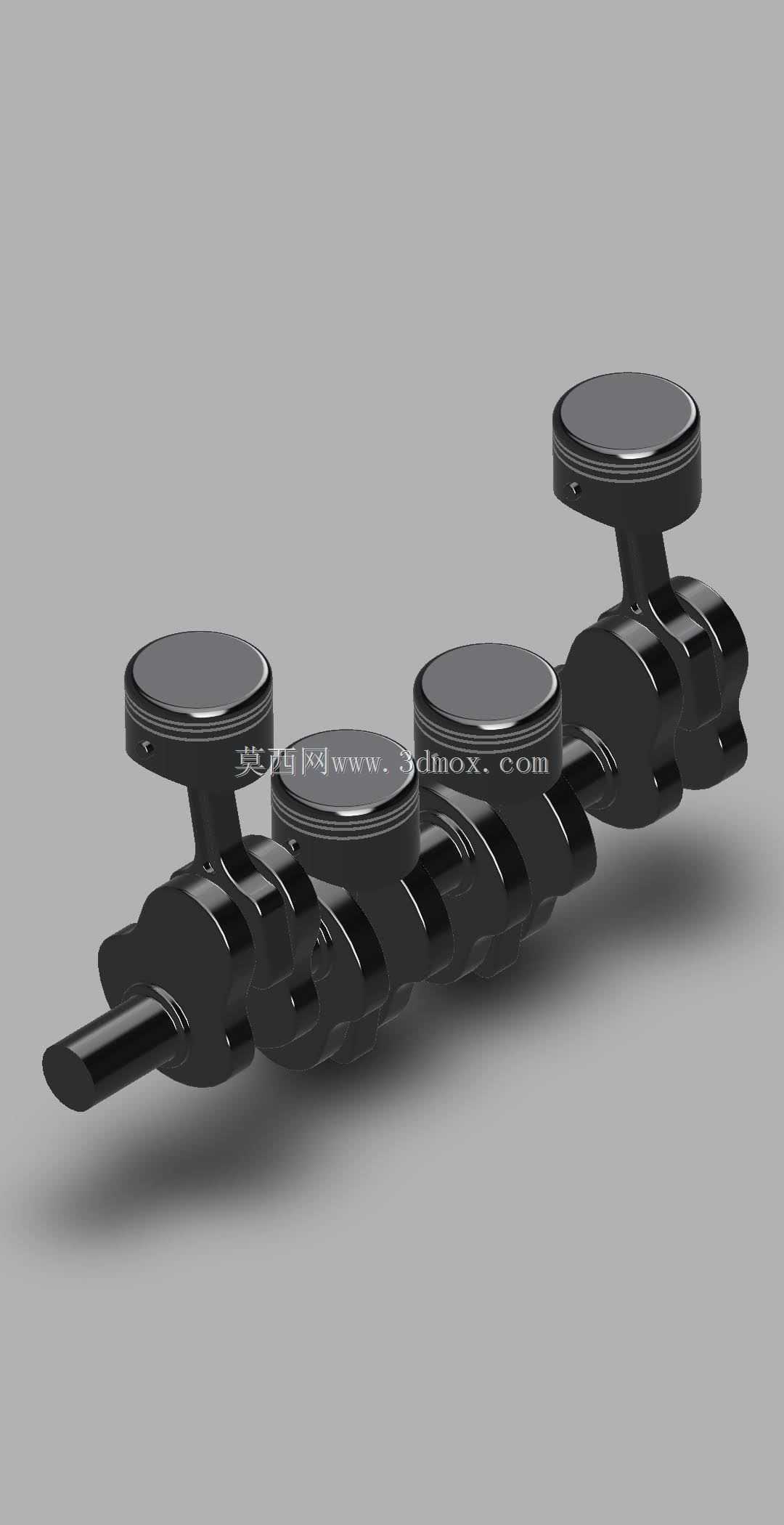

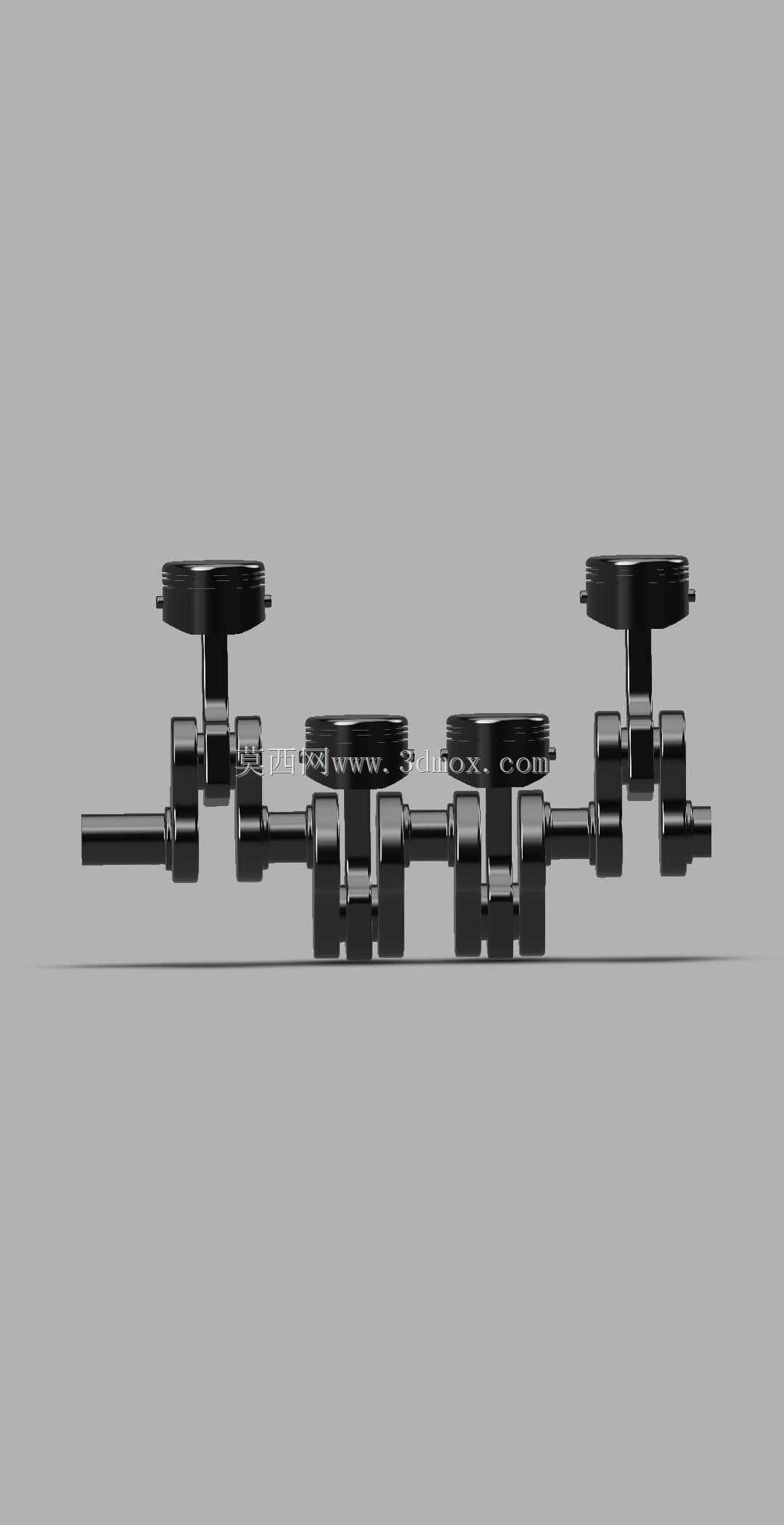

　　这套直列四缸动力核心装配体，完整还原了内燃机将活塞往复直线运动转化为曲轴旋转扭矩的核心传动链路，是乘用车、轻型商用车以及小型工程机械动力单元里最核心的运动部件组合。整套结构包含四组独立活塞、对应连杆组件、整体式锻造曲轴以及配套的轴瓦定位结构，所有运动副的配合间隙、轴向定位尺寸都按照实际量产发动机的装配边界搭建，可直接用于动力总成的运动干涉校验、动力学仿真前期参考。

　　从实际装机场景来看，这套曲柄连杆组件工作时要承受燃烧室爆发压力的反复冲击，活塞在气缸套内做高速往复运动，通过连杆把燃气推力传递给曲轴的曲柄销，再由曲轴的偏心曲柄结构把直线运动转换为持续旋转输出，后端飞轮端对接变速箱传动系统，前端则驱动正时机构、水泵、发电机等附件。建模过程中特意保留了活塞销与连杆小头的配合关系、连杆大头与曲柄销的剖分装配结构，曲轴的主轴颈同轴度、曲柄销的偏心相位按照四缸机1-3-4-2的点火间隔排布，相邻曲柄夹角相差180度，保证运转时一阶往复惯性力可以自行平衡，降低整机振动水平。

　　外形尺寸方面，整套总成的轴向长度匹配直列四缸缸体的曲轴箱内腔跨度，曲轴两端的主轴颈伸出长度预留了前端油封、后端飞轮法兰的安装空间，活塞的外径对应常规民用小排量发动机的缸径范围，连杆的中心距严格按照曲柄半径与活塞行程的配比设定，既不会在活塞运行到下止点时和曲轴平衡块发生碰撞，也不会在上止点位置让活塞顶部超出气缸套端面。安装边界上，曲轴的各道主轴颈中心线必须和缸体主轴承孔保持同轴，连杆大头的轴向宽度和曲柄销的长度匹配，预留合适的轴向窜动间隙，活塞环槽的位置、活塞销孔的高度都和燃烧室的压缩比设计对应，装配后活塞在上止点时的顶面位置可以和缸盖燃烧室凹坑匹配，不会出现气门碰撞活塞的干涉问题。

　　设计思路上优先保证运动部件的强度冗余，曲轴的平衡块轮廓按照往复惯性力平衡率优化，连杆杆身采用工字形截面，在降低往复运动质量的同时保证刚性，活塞内部的销座加强筋可以承受燃气爆发时的侧向推力，整套模型的装配关系完全贴合实际发动机的装配工艺顺序，可用于教学演示、结构拆解参考以及新动力单元的前期布局校核。
