通用卡扣式锁定配合连接组件结构

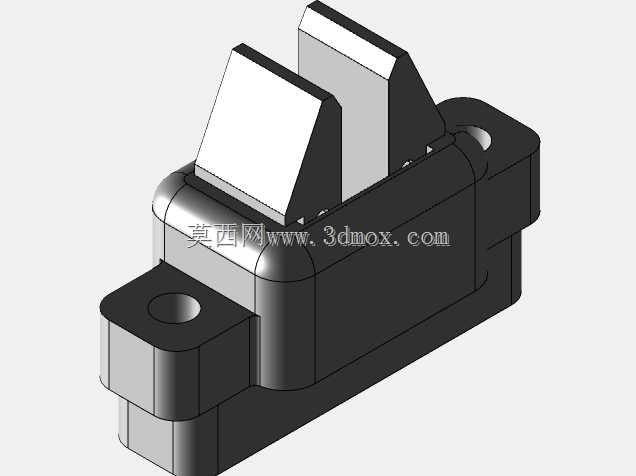

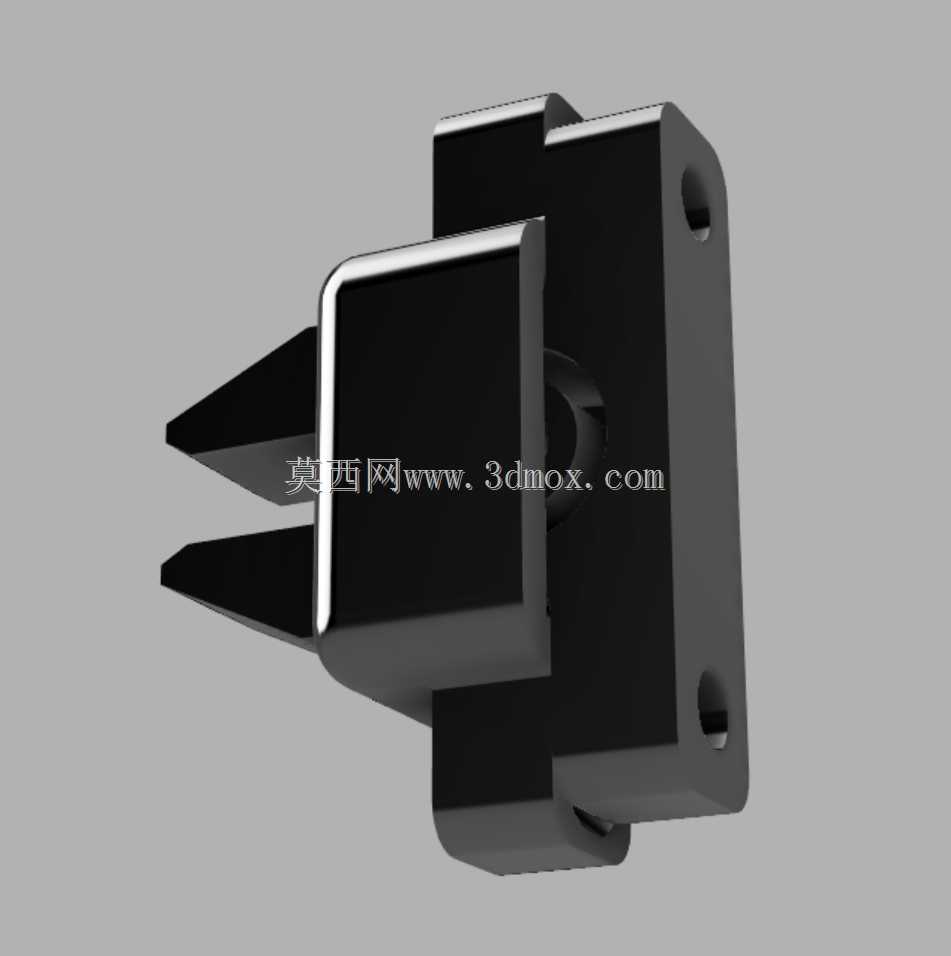

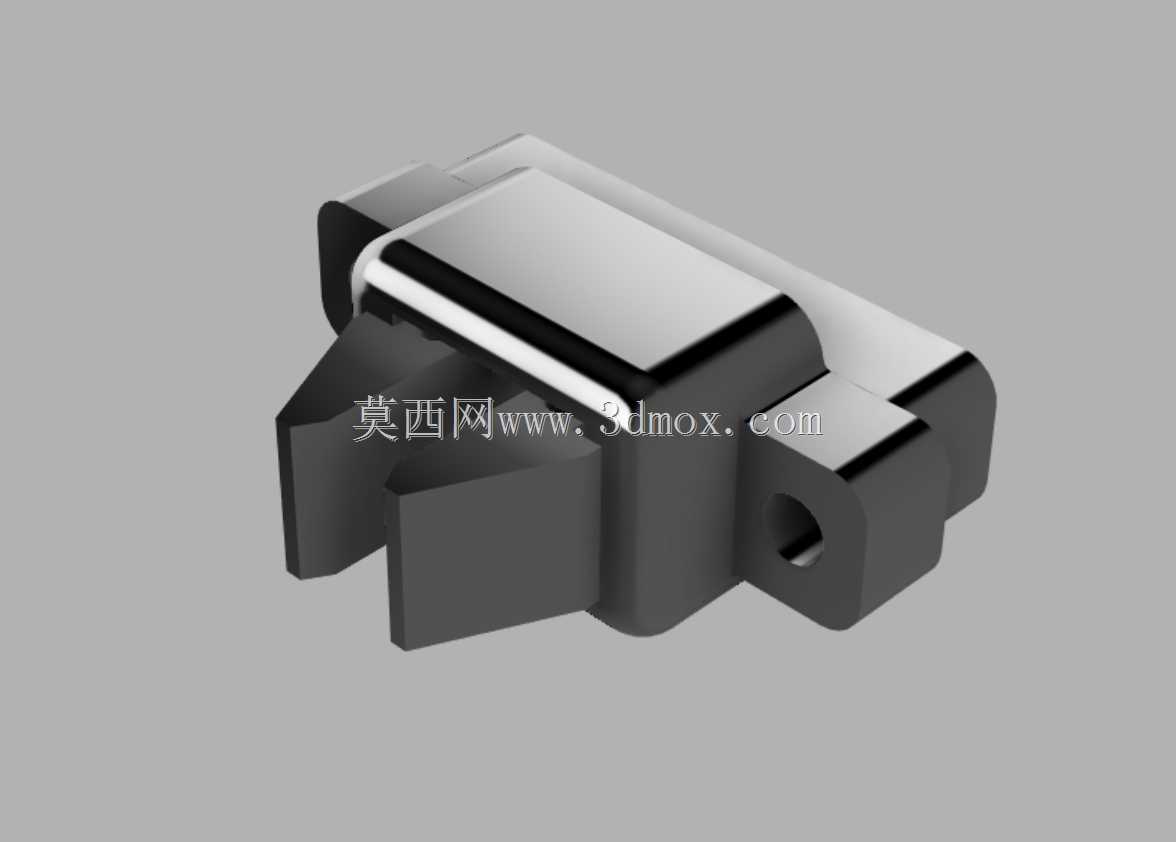

　　在各类需要频繁开合、快速拆装的设备舱门、检修盖板、小型模组快换结构场景中，卡扣式锁定结构一直是兼顾操作便捷性与连接可靠性的首选方案，这类结构无需额外紧固件，仅依靠自身结构形变与卡位实现锁紧，能大幅降低装配与维护的操作时长，在消费电子外壳、工业设备检修口、小型仪器舱体、物流周转箱盖等场景中都有极高的应用占比。这款卡扣配合组件采用对称式双插舌卡位设计，主体基座为带安装孔的块状结构，两个安装孔分布在基座同侧的上下位置，可通过螺丝穿过孔位将基座固定在安装基准面上，安装孔的沉台设计能让螺丝头部完全埋入基座表面，不会突出干涉后续的卡扣插拔动作，基座的整体轮廓做了圆角过渡处理，既避免安装过程中锐边划伤操作人员，也能减少结构应力集中的问题，

　　提升长期使用下的结构抗疲劳性能。插舌部分采用楔形导向设计，前端的斜角结构能在对接过程中自动引导对位，即使安装对位存在小范围偏差，也能顺着斜面滑入卡位，降低对安装精度的苛刻要求，插舌的卡位台阶高度经过反复校核，既保证锁紧状态下有足够的扣合量，不会因为设备运行中的振动出现松脱，也能让解锁操作的力度控制在合理区间，不需要借助额外工具，徒手即可完成解锁动作，适配需要频繁开合的使用场景。设计过程中优先考虑了结构的通用性，整体安装边界控制在紧凑的尺寸范围内，基座的厚度、插舌的伸出长度、卡位的配合公差都按照通用机械配件的常用规格设定，不需要针对特定设备做大幅修改即可直接适配多数小型舱门、盖板的锁紧需求，结构的壁厚分布做了针对性优化，

　　在插舌与基座连接的根部位置做了局部加厚处理，这个位置是卡扣反复形变过程中应力最集中的区域，加厚处理能大幅提升结构的抗形变疲劳寿命，避免多次插拔后出现根部断裂的问题，而插舌的主体部分则保持合理的壁厚，保证插拔过程中有足够的弹性形变空间，不会因为刚度过大导致插拔力超标，也不会因为刚度过小出现锁紧后旷量过大的问题。从实际使用的角度来看，这类卡扣结构相比传统的螺丝锁紧、搭扣锁紧方案，零件数量更少，整套组件仅包含公扣与基座两个核心部分，不需要额外搭配弹簧、销轴等附属零件，装配工序更简单，综合成本也更低，在批量应用的场景下能有效降低整体的物料与装配成本。结构的配合面做了错位防呆设计，反向安装时无法正常插入卡位，能避免装配过程中出现装反的问题，

　　降低生产线的装配出错率。锁紧状态下，插舌的两个卡位面同时与对接件的卡槽面贴合，受力分布均匀，不会出现单侧受力导致的偏磨问题，长期使用后配合间隙的增长量控制在极小范围内，能长期保持稳定的锁紧效果，不会因为磨损出现锁紧失效的情况。针对不同场景的安装需求，基座的安装孔位间距采用通用化设计，能适配多数现有设备舱门的安装孔位布局，替换原有老旧锁紧结构时不需要重新打孔，直接替换即可完成升级，降低改造的工作量。插舌的表面做了顺滑处理，插拔过程中不会出现卡滞、刮擦对接件的问题，解锁时的反馈手感清晰，当卡扣卡入到位时会有明确的触感反馈，操作人员不需要额外检查即可确认锁紧到位，提升装配效率的同时也能避免未锁紧导致的安全隐患。在材料适配性上，这套结构的壁厚设计同时适配工程塑料注塑与金属钣金冲压两种加工工艺，根据使用场景的强度需求，可以选择ABS、PA等工程塑料做注塑生产，应用在载荷较小的消费电子、小型仪器场景，也可以选择不锈钢、冷轧钢板做钣金冲压成型，应用在工业设备、户外设施等对强度、耐候性要求更高的场景，结构本身不需要做大幅修改即可适配不同的加工工艺与材料，具备极强的场景适配能力。
