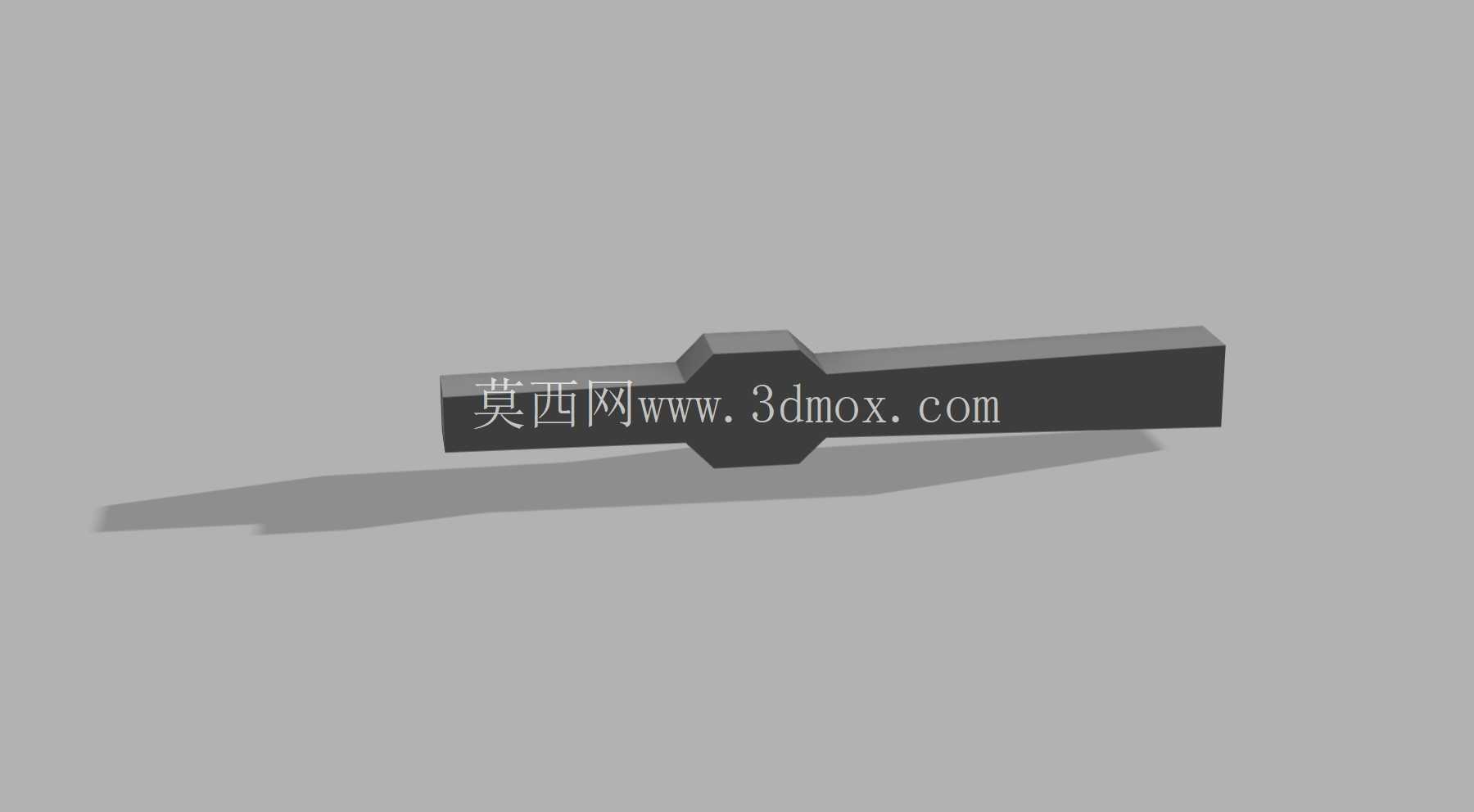

单腔超燃冲压发动机燃烧室CFD分析结构

在高超声速飞行器动力系统研发流程中，超燃冲压发动机的燃烧室设计是决定整机推力性能、燃烧效率、工作边界的核心环节，本次梳理的单腔燃烧室几何结构，完全围绕CFD仿真分析的前置建模需求搭建，可直接导入流体仿真模块完成网格划分与流场计算，无需额外做几何清理与特征简化。从实际工程应用场景来看，这类单腔结构主要适配飞行马赫数4-6区间的高超声速巡航飞行器，既可以作为小型无人高超声速试验平台的主动力燃烧室构型，也能作为大型组合动力系统中超燃模态段的核心流道单元，承担来流减速增压、燃料掺混、稳定燃烧、高温燃气加速排出的全流程功能，相比多腔燃烧室结构，单腔构型的流道阻力更低，结构重量更轻，在小尺寸高超声速动力场景下的适配性更强。

从结构功能特性来看，该燃烧室的几何轮廓完全遵循超燃燃烧的流场组织逻辑设计，整体为等直段结合渐扩段的长条形流道结构，入口段衔接进气道来流，截面尺寸与进气道出口的安装边界完全匹配，来流进入燃烧室后不会出现截面突变导致的强激波损失，流道中部的凹腔结构是单腔燃烧室的核心稳焰区域，凹腔的长深比经过反复迭代优化，既可以在高速来流条件下形成稳定的回流区，拖住火焰实现持续燃烧，又不会因为凹腔过深导致过大的流阻损失，凹腔后方的渐扩段按照预设的燃烧放热规律设计扩张角，能够匹配燃烧过程中的燃气体积膨胀速率，避免出现热壅塞问题，保证燃烧室出口的气流马赫数维持在设计区间内，为后续尾喷管的膨胀加速提供均匀的来流条件。

在设计思路层面，该几何结构完全服务于CFD仿真的计算需求，所有流道面都做了连续曲率过渡处理，没有尖锐的直角特征，能够大幅降低结构化网格划分的难度，减少网格畸变带来的计算误差；流道壁面的厚度按照实际热防护需求预留了安装边界，后续仿真过程中可以直接在壁面边界层设置热流密度、壁面温度等计算条件，不需要额外拉伸壁面实体。整个燃烧室的外部安装接口采用对称式凸台结构，凸台的位置与尺寸完全匹配飞行器机体的安装槽位，安装时可以通过凸台定位实现燃烧室与进气道、尾喷管的同轴装配，同轴度公差可以控制在0.1mm以内，避免装配错位导致的流道偏折、流场畸变问题。

从外形尺寸与安装边界来看，该燃烧室整体长径比符合小尺寸超燃动力的设计规范，整体轴向长度适配小型高超声速平台的机身内部空间，最大外径不超过机身截面的内轮廓尺寸，不会出现安装干涉问题；流道入口的截面形状为矩形，与二元进气道的出口截面完全适配，连接时可以采用法兰边加高温密封垫的连接方式，能够承受燃烧室内最高2000K以上的高温燃气冲刷，密封面的平面度公差满足高压工况下的密封要求，不会出现燃气泄漏导致的推力损失或者周边结构热损伤。流道内部的所有转折处都采用了大圆角过渡，既可以减少流阻，也能避免局部应力集中导致的结构强度问题，在长时间热负荷工作条件下，结构的热变形量能够控制在设计允许范围内，不会出现流道形变导致的流场偏离设计状态的问题。

针对CFD仿真的实际使用需求，该几何结构已经将所有与流场计算无关的外部安装倒角、小尺寸螺纹孔等特征做了抑制处理，导入仿真软件后不需要做额外的特征简化，能够直接抽取流体域完成网格划分，大幅缩短仿真前处理的时间成本；同时流道的各个分段都做了独立的几何面分组，在仿真设置时可以针对入口段、凹腔段、渐扩段分别设置不同的网格加密等级，在凹腔回流区、燃料喷注位置等流场参数梯度较大的区域可以做局部网格加密，在保证计算精度的同时控制整体网格数量，提升仿真计算的效率。在实际工程迭代过程中，该结构可以通过调整凹腔的长深比、渐扩段的扩张角、燃料喷注点的位置等参数，快速完成不同工况下的燃烧室性能仿真验证，为后续的实物加工、热试车试验提供准确的几何数据支撑。
