Skydroid无人机机载扩展安装框架

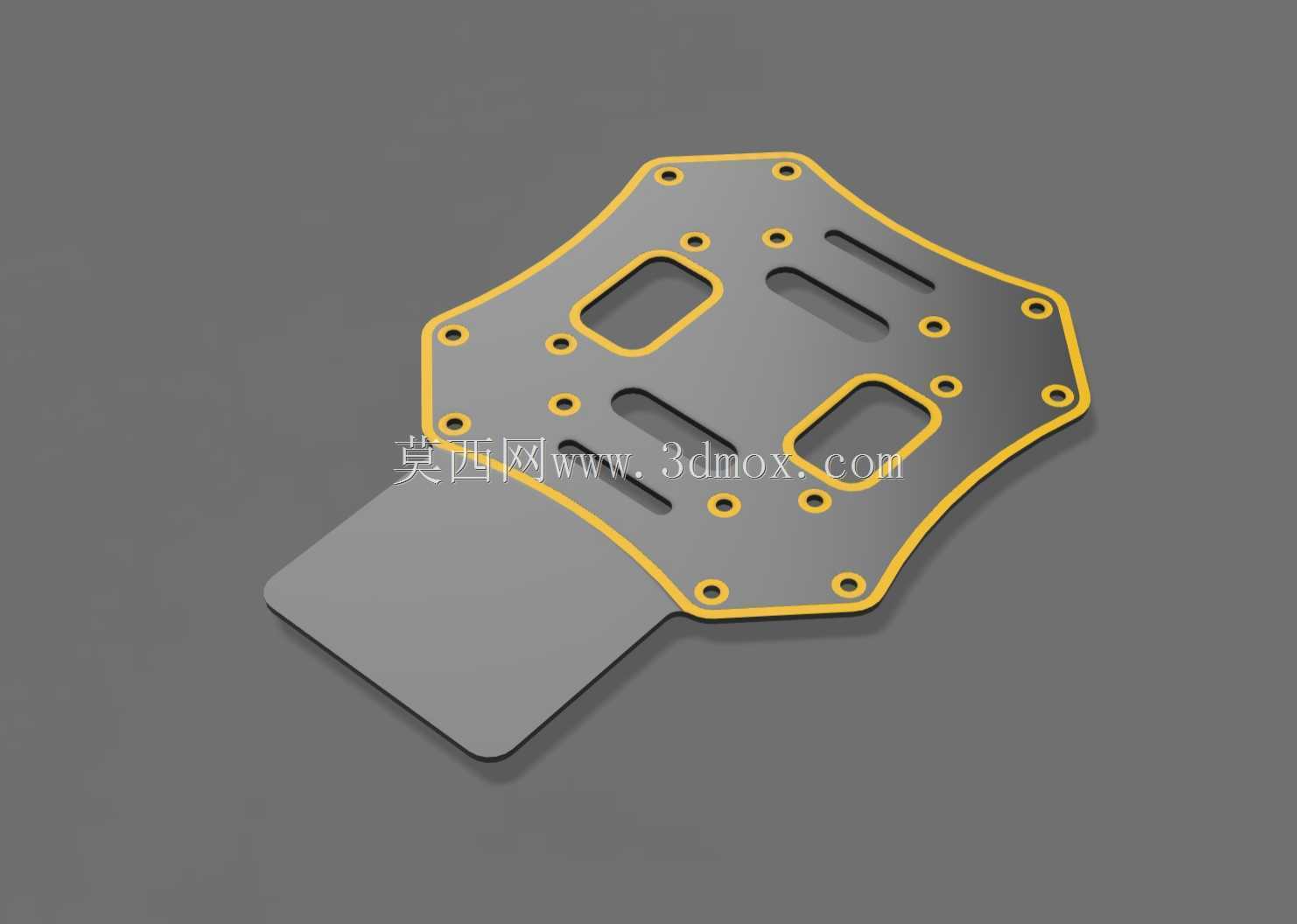

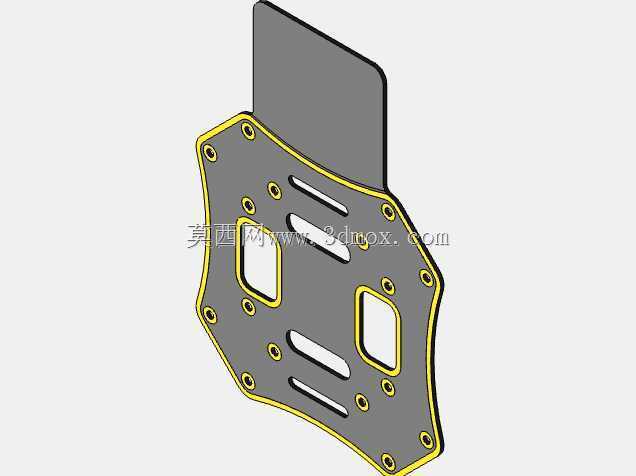

　　在多旋翼无人机的定制化改装作业场景中，机载设备的安装布局一直是结构设计环节的核心考量点，尤其是搭载Skydroid系列飞控、数传模块、外置传感器的作业类无人机，往往需要在原有主机架上方额外拓展安装位，来承载数传天线、GPS模块、视觉避障单元、任务载荷转接件等附属部件，这时候适配性良好的扩展安装框架就成为整机结构中不可或缺的连接件。这款扩展框架采用平板式异形轮廓设计，整体轮廓贴合多数中小型多旋翼无人机的中心板上方安装空间，边缘做了圆弧过渡处理，避免尖锐棱角在飞行过程中剐蹭线路或是在炸机时产生额外的结构碎裂风险。框架主体采用轻量化板材加工，边缘做了黄色包边强化处理，既能够提升板材边缘的抗冲击性能，也能在日常装机调试时快速识别安装边界，

　　避免部件超出机架投影范围影响飞行平衡。框架上预设的多组安装孔位采用等距阵列与适配孔位结合的布局，中心区域的长条形镂空一方面是为了减轻框架自身重量，降低整机起飞重量负载，另一方面可以为下方飞控模块留出散热通道，避免扩展层叠装后封闭飞控散热空间导致的工作温度异常。两侧的方形镂空位则是专门为外置数传天线、磁罗盘模块预留的安装避让空间，这类模块对安装位置的电磁环境要求较高，框架预留的独立安装位可以让这类模块远离电调、动力电池等强电磁干扰源，提升信号传输稳定性。从安装边界来看，这款框架的底部轮廓带有延伸的平板搭接边，安装时可以直接搭接在原有无人机中心板的对应安装位上，不需要额外制作转接件，孔位对齐后使用标准M2/M2.5螺丝即可完成固定，

　　安装后框架与原有中心板之间留有3-5mm的间隙，既可以避免两层板材硬接触产生的振动传导，也能为下层的飞控接线留出走线空间，所有连接线路都可以从框架的镂空位穿出，整理后不会出现线路缠绕干涉舵机、机臂折叠结构的问题。在实际作业场景中，这款扩展框架可以适配巡检、测绘、农业植保等多种改装需求的无人机，比如搭载小型可见光相机进行电力线路巡检时，可以将相机减震挂载座直接固定在框架的中心孔位上，保持载荷重心与整机重心重合，避免飞行过程中出现重心偏移导致的姿态控制异常；如果是搭载测绘用的RTK模块，框架上远离动力系统的边角孔位就是最佳安装位置，能够最大程度降低动力系统电磁干扰对RTK定位精度的影响。设计过程中充分考虑了不同装机场景的兼容性，

　　孔位布局没有采用单一设备的专属孔距，而是采用通用化的网格孔位设计，除了适配Skydroid自家的配套设备外，也可以兼容市面上多数主流的开源飞控、数传、传感器设备的安装需求，不需要使用者自行打孔修改，降低改装过程中的结构破坏风险。框架整体的厚度控制在兼顾强度与轻量化的区间，在承受150g以内的挂载重量时不会产生明显的形变，完全能够满足中小型作业无人机的日常扩展挂载需求，边缘的包边结构也能提升板材的抗弯折性能，在遇到轻微磕碰时不会出现边缘崩裂的情况，延长结构件的使用寿命。走线布局上，框架的所有镂空边缘都做了圆角处理，线材穿过时不会被锐边割破绝缘层，长期飞行振动下也能降低线路磨损的概率，提升整机电气系统的可靠性。
