XPAD健身杠铃快锁辅助支撑装置设计

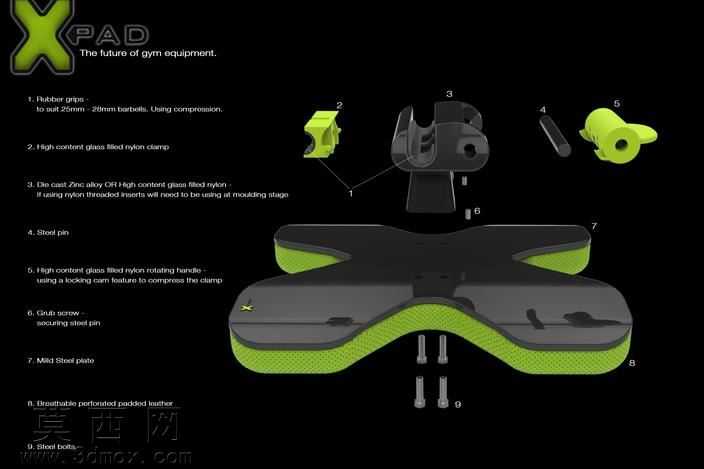

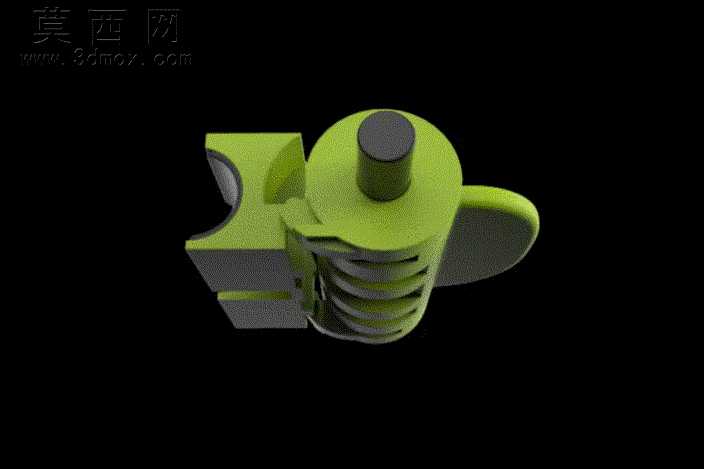

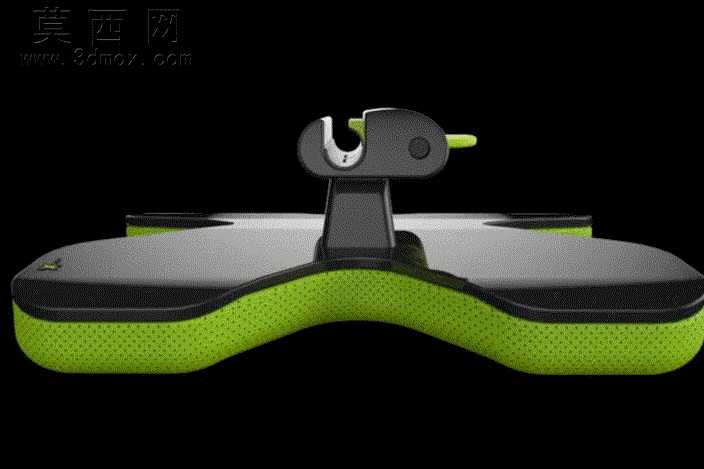

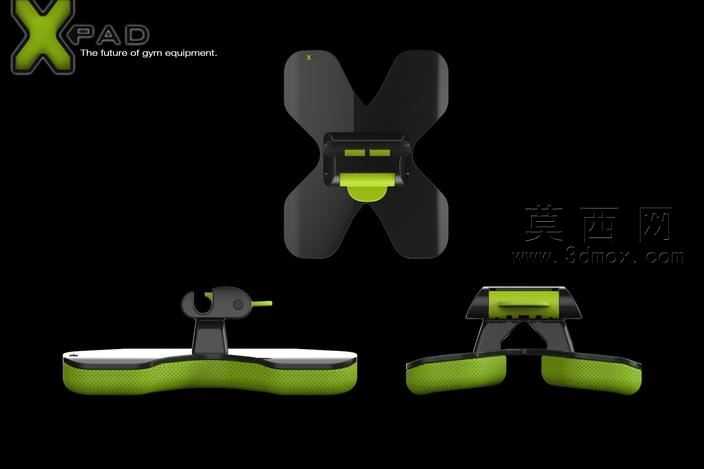

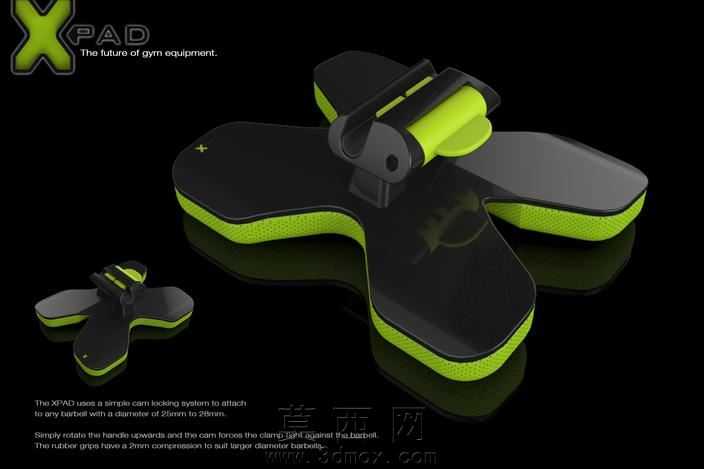

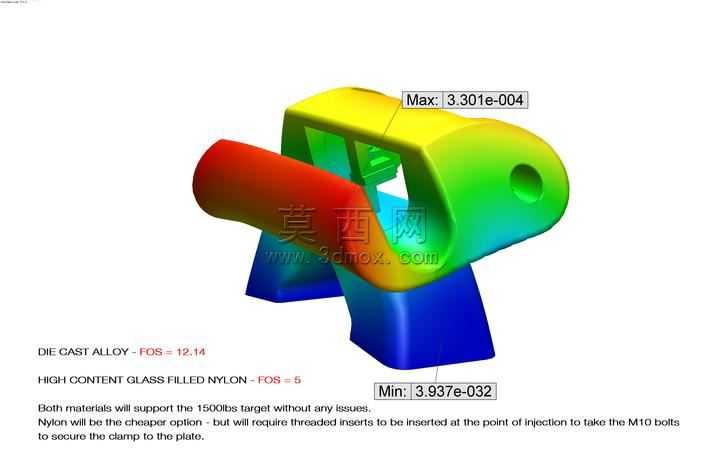

本作品为适配杠铃训练的XPAD快锁支撑装置三维建模设计，整体采用十字四叶对称式造型结构，建模阶段通过参数化草图绘制各部件轮廓，对主体支撑壳体、凸轮锁止机构、握持衬垫分别进行独立特征建模，通过装配约束完成各部件的配合定位，确保锁止凸轮与杠铃杆接触面的同轴度公差符合设计要求。渲染阶段采用哑光黑与荧光撞色的材质搭配，主体承力壳体赋予玻纤增强尼龙材质，表面添加细微磨砂纹理提升质感，边缘衬垫部分赋予软质橡胶材质，添加轻微凹凸颗粒模拟防滑握感，金属锁栓部分赋予哑光锌合金材质，添加细微金属拉丝纹理还原压铸零件的真实质感，场景搭建采用纯黑反光背景，通过三点布光突出装置的曲面轮廓与材质层次，渲染输出多角度展示图清晰呈现结构细节。结构设计上采用凸轮快锁机构，当装置推至杠铃杆定位位置时，凸轮旋转压缩锁栓完成锁止，解锁时仅需向上扳动把手即可快速释放，锁止接触面设计2mm压缩量适配25mm至28mm直径的杠铃杆，确保贴合稳固不打滑；下半部分支撑垫采用人体工学曲面设计，内部填充缓冲结构，外层使用穿孔皮革材质，使用时可分散杠铃杆对用户躯干的压力，避免训练过程中产生压痕不适。设计迭代阶段对锁止连接结构进行优化，将原单侧卡扣连接改为4颗螺栓从下侧锁紧的结构，提升接头部位的安全承重能力，同时增加橡胶衬垫厚度适配小直径杠铃杆，兼顾不同规格器材的适配性；通过有限元分析验证外壳承重性能，主体采用压铸锌合金搭配玻纤增强尼龙的材质组合，可承受1500磅工作负荷，承重冗余达到常规使用需求的5倍以上，支撑垫曲面经过多轮曲率调整，贴合人体上半身轮廓，训练时可快速完成杠铃的固定与拆卸，无需额外调节螺母，大幅提升力量训练的组间换片效率，解决传统杠铃卡箍拆装繁琐、支撑垫硌压身体的使用痛点。
