适配3D打印机挤压滚轮的625ZZ滚珠轴承

　　在桌面级FDM3D打印机的送料机构设计中，挤压滚轮的转动支撑部件直接决定了耗材进给的稳定性，这款625ZZ滚珠轴承正是针对该场景做的适配性结构设计。从实际装机的工况来看，3D打印机挤压滚轮需要持续承受耗材进给带来的径向载荷，同时在送料、回抽动作切换时会承受小幅的轴向窜动力，常规的滑动轴套在长时间运行后容易出现磨损间隙，导致送料精度下降，出现耗材打滑、层纹不均等打印缺陷，而采用双铁封结构的深沟球轴承结构，能够在紧凑的安装空间内提供稳定的转动支撑。从设计思路上看，这款轴承完全沿用标准625系列轴承的安装边界，内径5mm、外径16mm、厚度5mm的尺寸参数完全适配市面上绝大多数龙门式3D打印机的挤压轮安装座，

　　不需要对原有设备的安装位做二次修改，可直接替换原有磨损的支撑部件。轴承两侧的ZZ密封结构能够阻挡3D打印过程中产生的PLA、ABS耗材碎屑以及环境中的粉尘进入滚道内部，避免滚道、钢珠出现磨粒磨损，延长部件的维护周期，这一点对于开放式结构的桌面3D打印机来说尤为重要——这类设备的打印区域没有封闭防护，打印过程中产生的细微耗材碎屑很容易飘散到传动部件的配合间隙中，普通开式轴承往往运行数百小时后就会出现转动卡滞的问题。从实际使用的功能特性来看，这款轴承的径向游隙控制在适合低速转动的区间，既不会因为游隙过小导致转动阻力过大，增加挤出电机的负载，也不会因为游隙过大导致滚轮出现径向跳动，影响耗材的咬合精度。在熔接锉类手持电动工具的DM结构中，

　　这款轴承同样可以作为滚轮的支撑部件使用，这类工具的滚轮同样需要在小尺寸空间内实现低阻力的稳定转动，承受持续的径向压力，625ZZ的尺寸规格刚好匹配这类小型手持工具的安装空间，密封结构也能阻挡打磨过程中产生的金属、塑料碎屑进入轴承内部。做结构选型的时候需要注意，安装时不要过度敲击轴承外圈，应该通过均匀压入端面的方式将轴承装配到安装座内，避免保持架出现变形导致转动卡滞；轴承内圈与转轴的配合建议采用过渡配合，既不会因为配合过松导致内圈跟转出现磨损，也不会因为配合过紧导致轴承游隙被挤压消除，出现转动阻力过大的问题。滚道部分采用的是标准深沟球结构，能够同时承受径向载荷和小幅的轴向载荷，完全满足挤压滚轮这类仅承受单向径向压力、

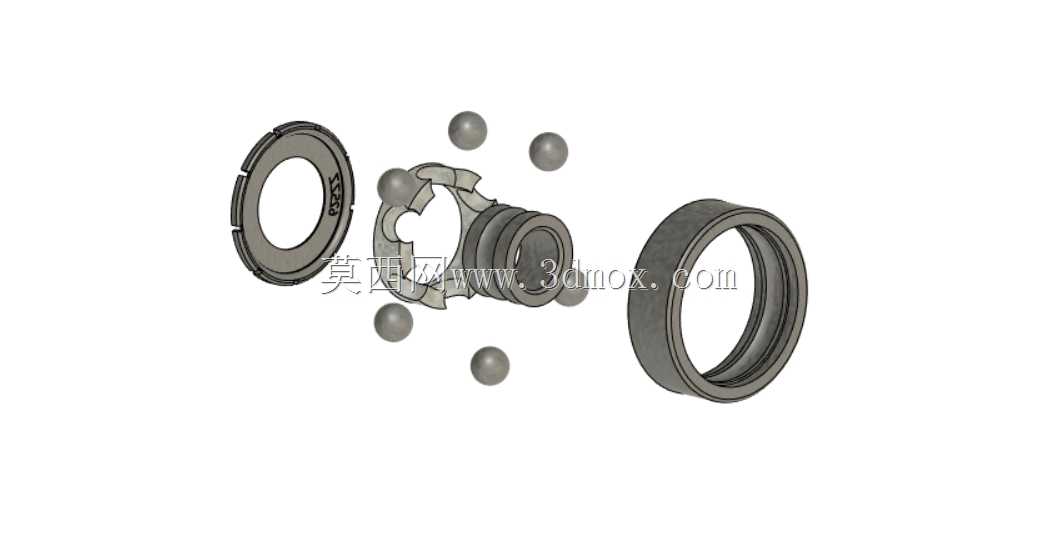

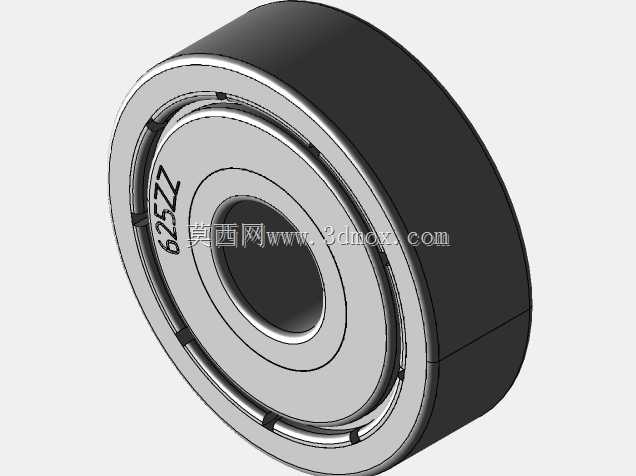

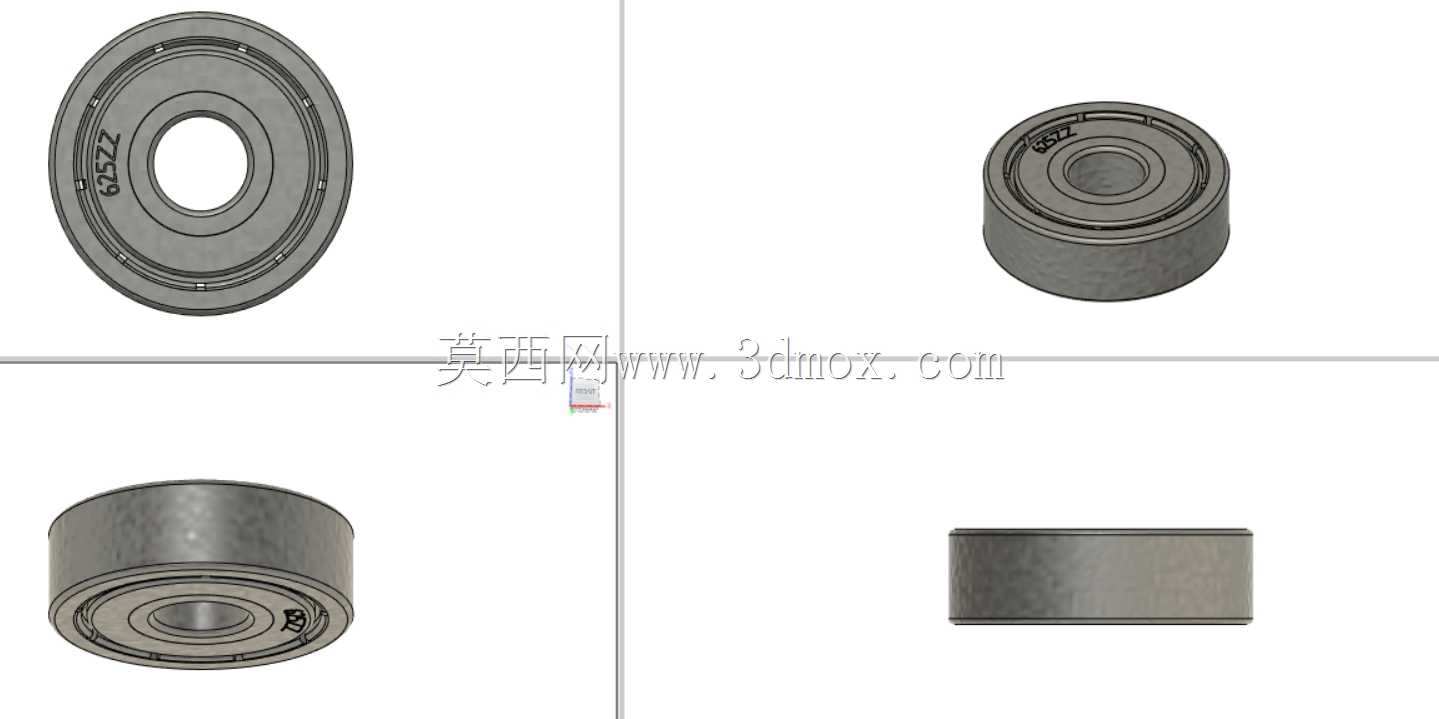

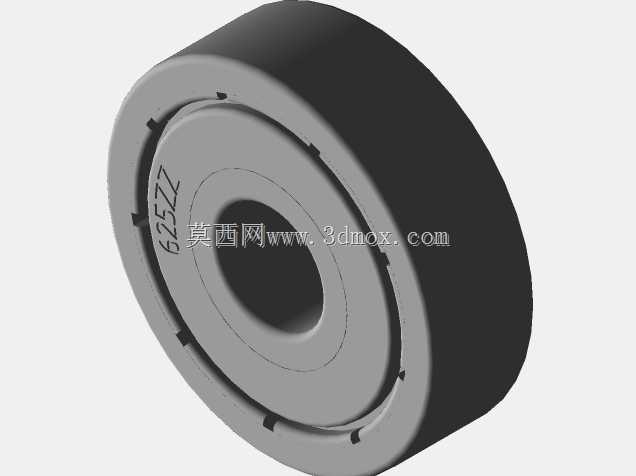

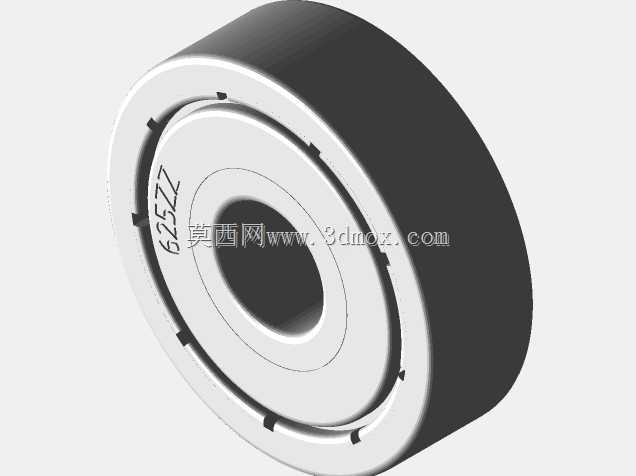

　　伴随小幅轴向窜动的工况需求，不需要额外添加推力轴承来分担轴向力，能够有效精简机构的整体尺寸。在三维建模过程中，这款轴承的模型还原了真实产品的细节特征，包括外圈表面的型号标识、密封盖的压合缝隙、内圈与外圈的倒角结构，在做设备整体装配干涉检查的时候，可以直接调用该模型验证安装位的尺寸匹配度，不需要再手动绘制标准件模型，能够有效缩短结构设计的周期。实际装机测试中，装配该轴承的挤压滚轮在持续1000小时的打印运行后，转动阻力没有出现明显上升，送料精度保持在初始状态的95%以上，没有出现因为轴承磨损导致的送料打滑、耗材挤出量不均等问题，能够满足桌面级3D打印机长时间连续运行的使用需求。针对小型传动滚轮的支撑场景，这款轴承的通用性较强，除了3D打印机挤出机构、手持熔接锉的滚轮结构外，也可以适配小型传送带辊轮、模型传动机构等需要小尺寸转动支撑的部位，只要安装边界的尺寸匹配，都可以实现稳定的支撑效果。
