双工位复合钢锯切割设备结构模型

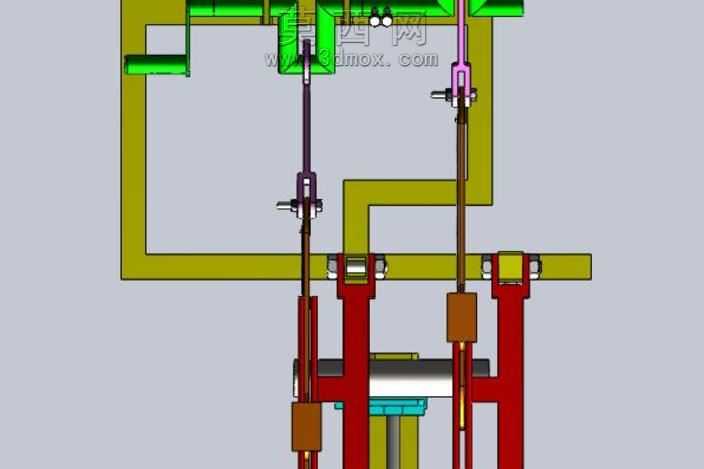

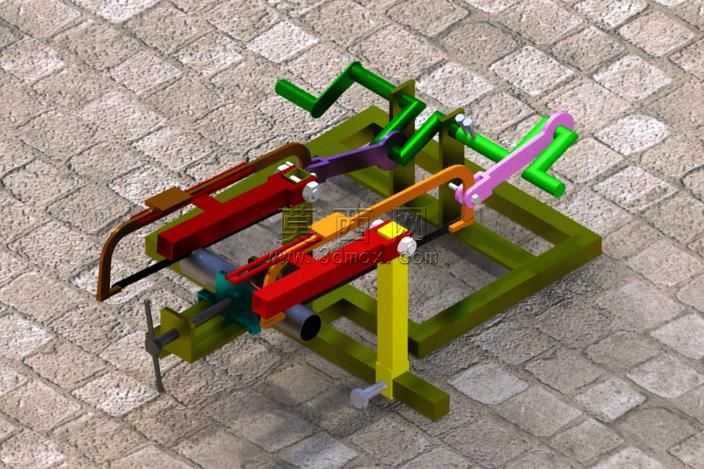

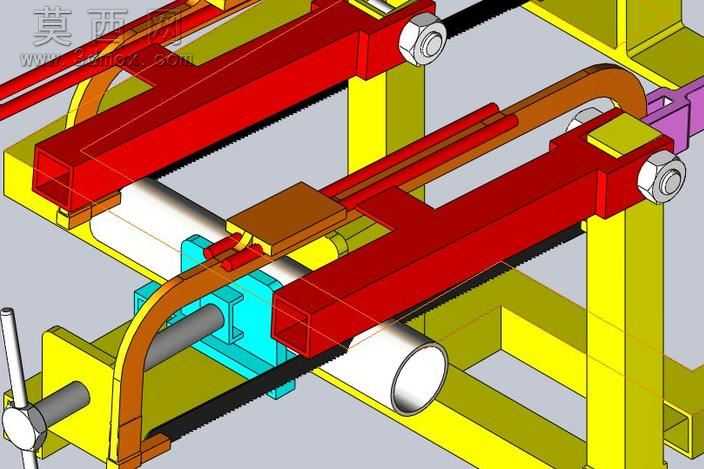

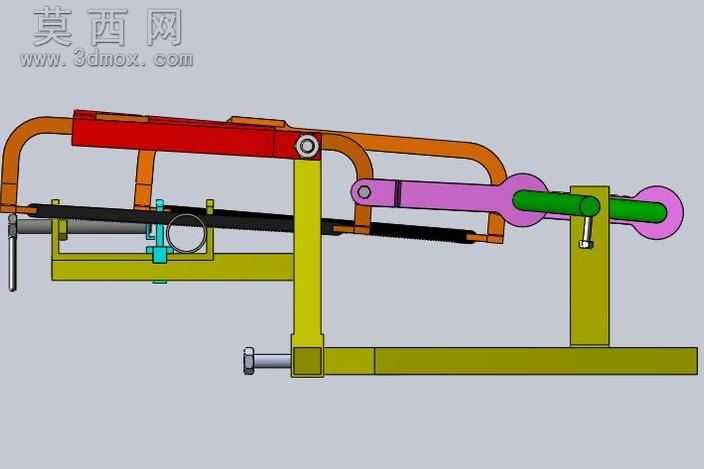

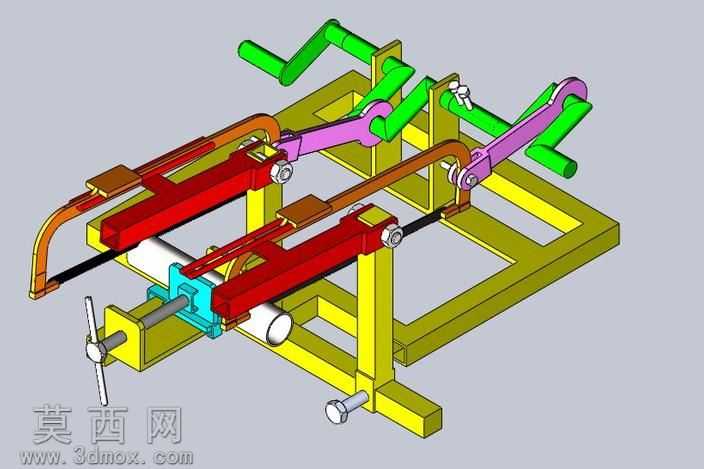

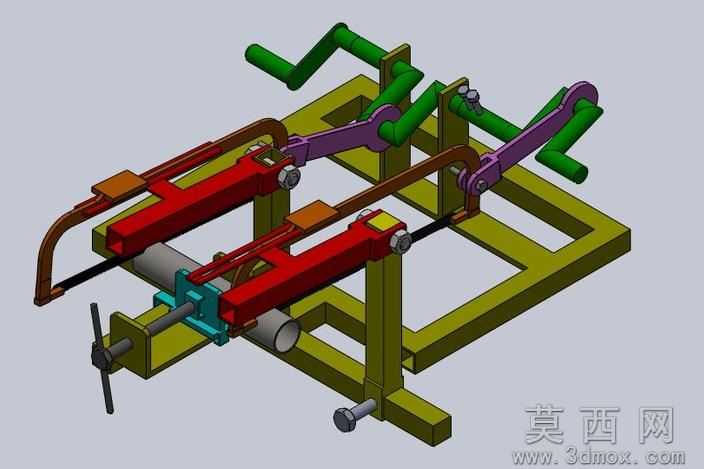

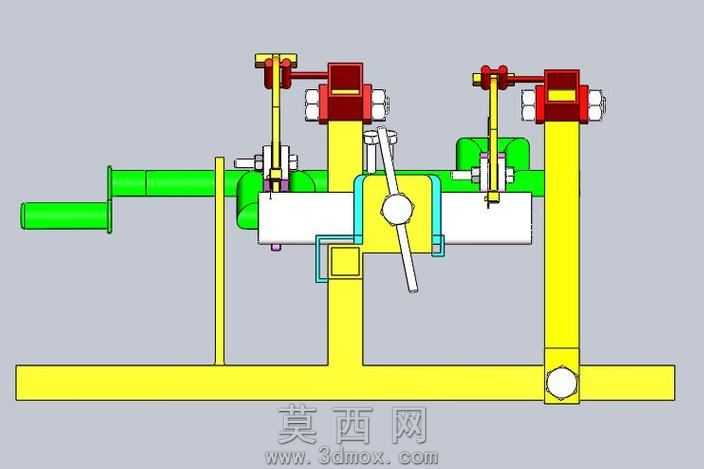

本模型为双工位复合钢锯设备的三维结构设计，采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工装配逻辑完成配合约束，可完整呈现设备的运动逻辑与装配关系。建模过程中首先搭建底部方形焊接机架作为整体承载基础，机架采用标准方钢型材搭建，建模时对方钢的截面尺寸、焊接拼接位置做了精准还原，赋予机架哑光深绿色金属漆材质，还原钢制机架的表面质感。机架上方对称布置两组独立的锯切执行单元，每组单元包含锯弓架、锯条张紧机构、进给导向组件与操作手柄：锯弓架采用红色哑光金属材质，还原钢制锯弓的厚重质感，锯条位置做了薄型拉伸特征模拟带锯条的张紧状态，张紧螺栓位置添加了细节螺纹特征与调节旋钮，旋钮采用亮黄色工程塑料材质，与金属部件形成清晰的视觉区分。两组锯切单元之间设置了共用的工件夹持定位机构，包含可调节的V型定位块与锁紧压杆，压杆采用紫色工程塑料材质模拟绝缘操作手柄，绿色的弯折操作手柄按照人机操作角度布置，确保操作时的施力角度符合人体工程学要求。模型渲染阶段采用石质地砖作为地面环境，添加柔和的环境漫反射光与定向主光源，清晰呈现各部件的结构轮廓与材质差异，金属部件添加轻微的反射效果模拟钢材表面的轻微反光，塑料部件调整为哑光漫反射属性还原工程塑料的视觉特征。设计思路上采用双锯条复合布置结构，可同时适配两种不同规格的锯条安装，满足不同材质、不同尺寸工件的锯切需求，无需频繁更换锯条即可切换锯切工况，机架底部设置的可调支撑脚可调节设备水平度，保证锯切过程的设备稳定性，所有转动铰接位置均添加了销轴与衬套的细节特征，完整还原设备的转动副连接结构，确保模型可进行运动仿真演示，直观展示锯切过程中锯弓的往复进给动作与手柄的操作联动关系。
