汽车扰流板三维扫描逆向建模数据

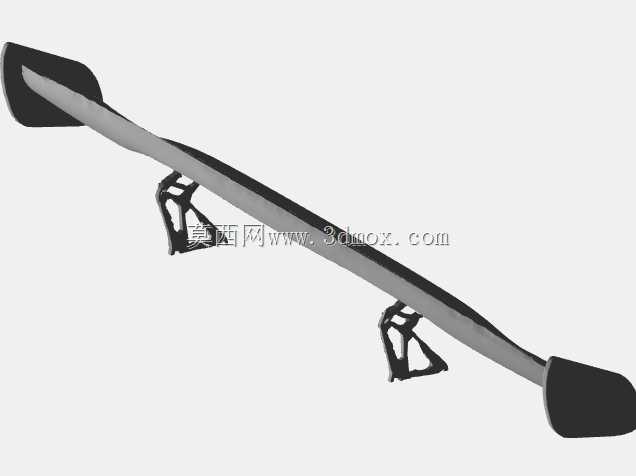

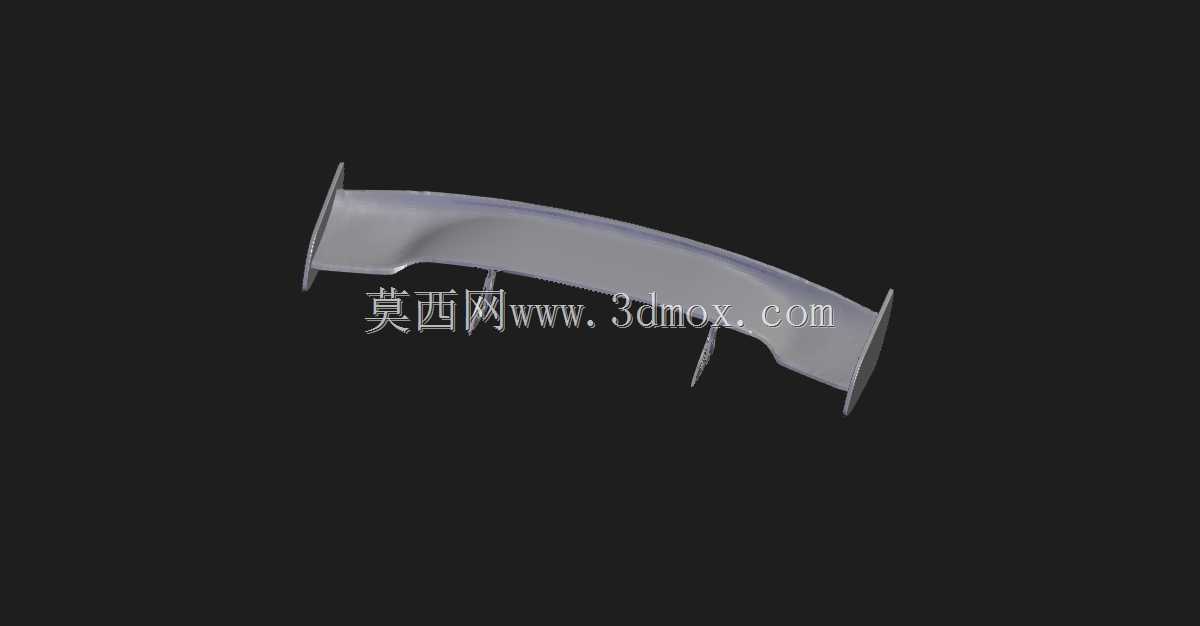

　　本次获取的汽车扰流板扫描数据，完整还原了量产车型后扰流板的真实曲面形态与安装结构，可直接用于逆向建模、改装件开发、空气动力学仿真验证等多个工程场景。在汽车外饰开发流程中，扰流板作为兼顾空气动力学性能与外观装饰作用的部件，其曲面精度直接影响高速行驶时的下压力输出、风噪控制以及整车外观的型面连贯性，传统手工测量配合正向建模的方式很难完全复刻原车部件的复杂自由曲面，尤其是扰流板与尾门、侧围衔接的边界区域，微小的型面偏差都会导致安装后出现缝隙不均、贴合度差的问题，而三维扫描获取的点云数据能够完整保留部件所有的曲面细节，包括安装支脚的位置、卡扣的卡槽尺寸、加强筋的排布形态，为后续的结构设计提供精准的基准参考。

　　从实际应用场景来看，这类扫描数据首先可用于售后改装件的开发，很多改装厂商在开发适配特定车型的扰流板产品时，不需要再对实车进行反复的拆件测量，直接基于扫描得到的点云数据提取安装边界，就能保证改装件与原车安装位的完全匹配，避免出现打孔位置偏移、安装后翘边的问题。其次在整车空气动力学仿真环节，精准的扰流板模型能够帮助仿真工程师更准确地模拟车尾的气流走向，计算不同车速下扰流板产生的下压力数值以及风阻系数变化，尤其是扰流板边缘的倒角、翼面的弧度细节，都会对气流分离的位置产生明显影响，扫描得到的真实模型比正向设计的理想化模型更贴近实车状态，仿真结果的参考价值也更高。另外在汽车零部件的质量检测环节，也可以将扫描数据与原始设计数模进行对比，快速检测出量产件的型面偏差，识别出注塑成型过程中产生的翘曲、缩痕等缺陷，相比传统的检具检测方式，三维扫描能够获取全型面的偏差数据，不会出现检测盲区。

　　从部件本身的功能特性来看，这款扰流板采用了中空的翼型截面，并非简单的装饰性凸起，翼面的上表面弧度平缓，下表面带有一定的内凹角度，车辆高速行驶时，气流经过上下表面的流速差会产生向下的压力，将车尾牢牢压在路面上，减少高速行驶时的车尾升力，提升车辆的行驶稳定性，尤其是在车速超过100km/h时，扰流板产生的下压力能够明显减少车尾的漂浮感，降低雨天行驶时车尾发飘的风险。扰流板两端的延伸支脚直接固定在尾门的安装点位上，支脚内部设计有金属嵌件的安装位，避免长期使用后塑料支脚出现开裂问题，支脚与翼面主体的过渡区域做了大圆角处理，能够减少气流在支脚位置产生的涡流，降低行驶风噪。翼面的下侧设计有多条纵横交错的加强筋，既能够提升整个部件的结构强度，避免车辆行驶过程中扰流板产生共振异响，也能够减少注塑成型时的部件变形，保证大尺寸翼面的平面度。

　　在安装边界方面，扫描数据完整保留了所有安装点位的相对位置，包括三个主固定支脚的孔位坐标、卡扣的卡槽尺寸以及与尾门贴合的密封面形态，设计人员在进行改型设计时，只需要保留这些安装边界的尺寸不变，就可以对翼面的造型进行调整，比如调整翼面的高度、增加侧翼的延伸长度，都不需要重新设计安装结构，能够大幅缩短改装件的开发周期。需要注意的是，扰流板的安装面并不是完全的平面，而是带有与尾门弧度完全匹配的曲面，在进行结构设计时如果忽略了这个曲面的弧度，安装后就会出现局部贴合不严、缝隙不均匀的问题，甚至会在长期使用后因为应力集中导致支脚断裂，扫描数据中完整保留了这个贴合面的所有弧度细节，设计时可以直接提取这个曲面作为安装基准，保证部件安装后的贴合度。另外扰流板的边缘厚度也有严格的设计要求，过厚的边缘会导致气流提前分离，降低扰流板的空气动力学效果，过薄的边缘则会影响部件的结构强度，扫描数据中可以直接测量不同位置的壁厚，为后续的结构优化提供准确的参考依据。

　　对于三维建模从业者来说，这类扫描点云数据也是练习自由曲面建模的优质素材，扰流板的曲面属于典型的A级曲面，对曲面的光顺度、曲率连续性都有很高的要求，通过对点云数据的逆向建模练习，能够更好地掌握汽车外饰件的曲面建模技巧，理解A级曲面的构建逻辑，尤其是在处理多曲面衔接、圆角过渡的位置时，能够积累更多的实战经验。在逆向建模过程中，不能简单地对点云进行铺面处理，而是要先分析部件的曲面构成逻辑，拆分出主曲面、过渡曲面、安装结构等不同的特征区域，先构建大的主曲面保证整体的型面光顺，再逐步添加细节特征，最后处理安装支脚、加强筋等结构部分，这样建出来的模型才能既符合点云的尺寸要求，又能满足曲面的光顺度标准，不会出现曲面褶皱、曲率突变的问题。
