摆动圆盘式盘带传动机构结构设计

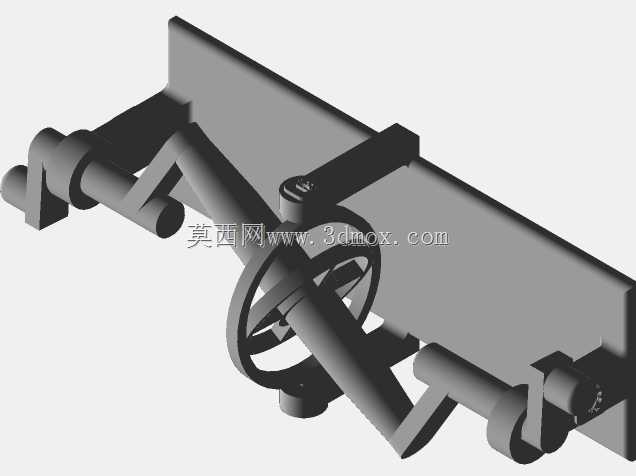

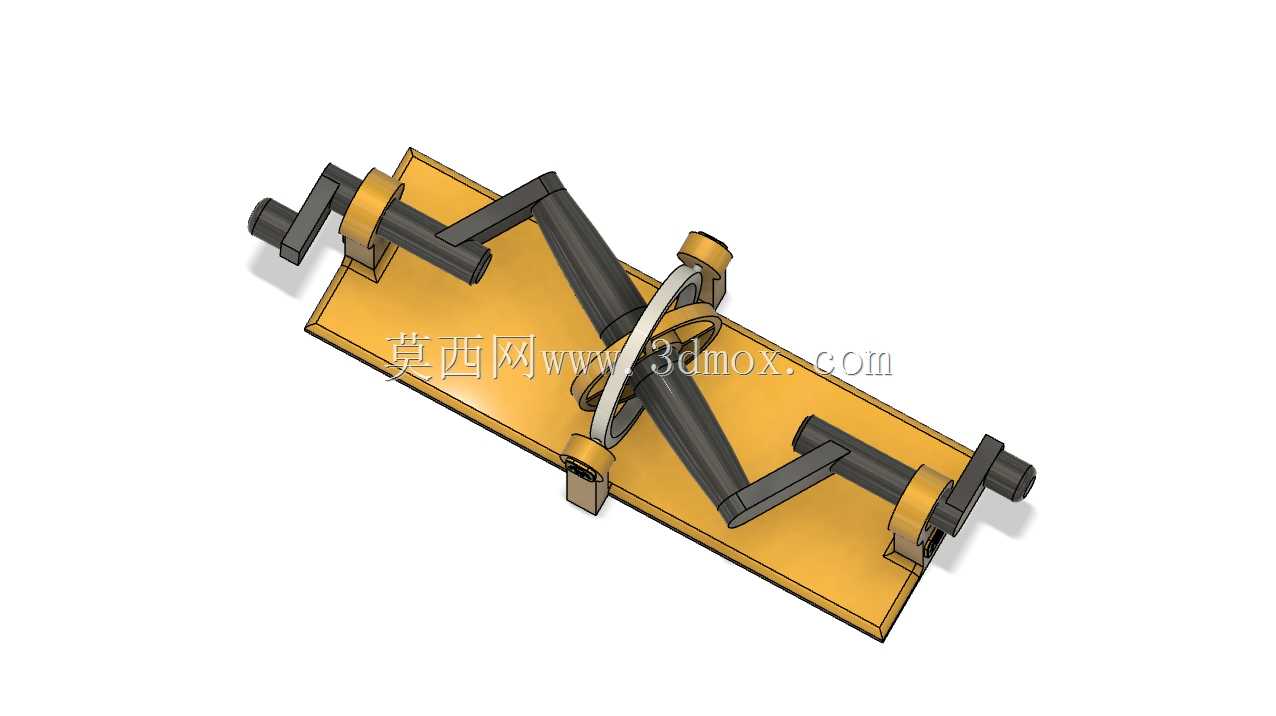

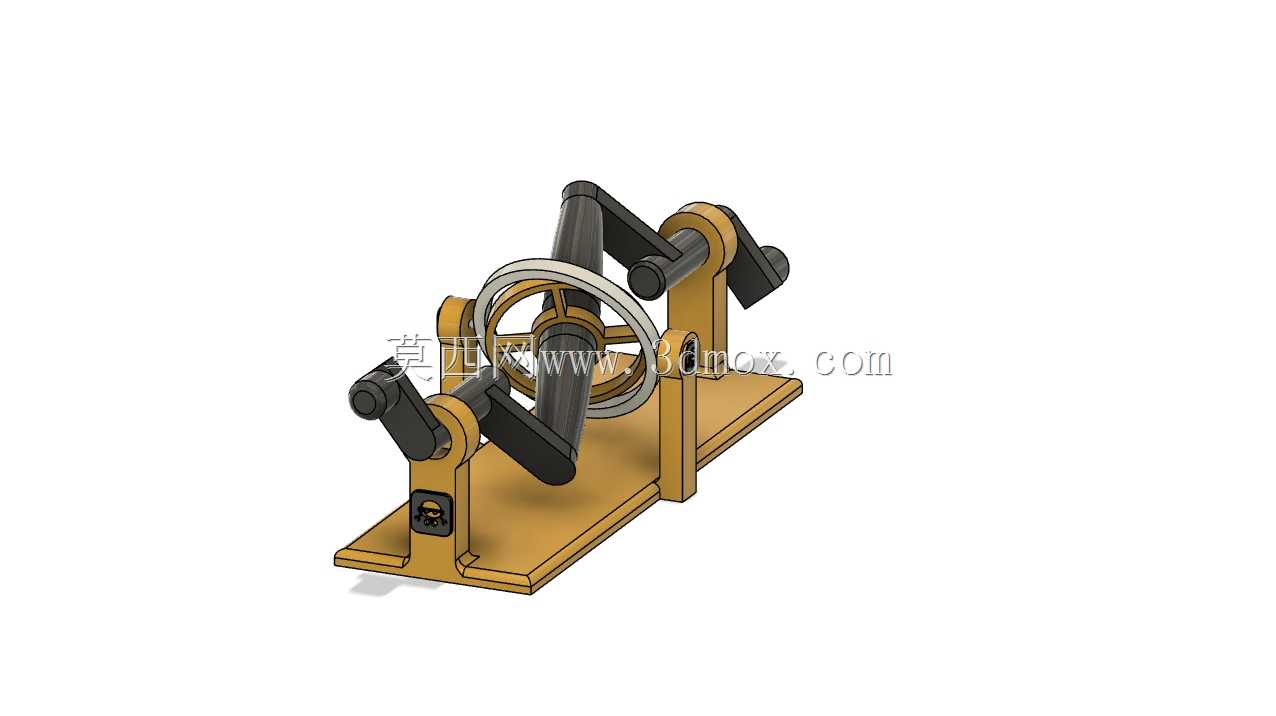

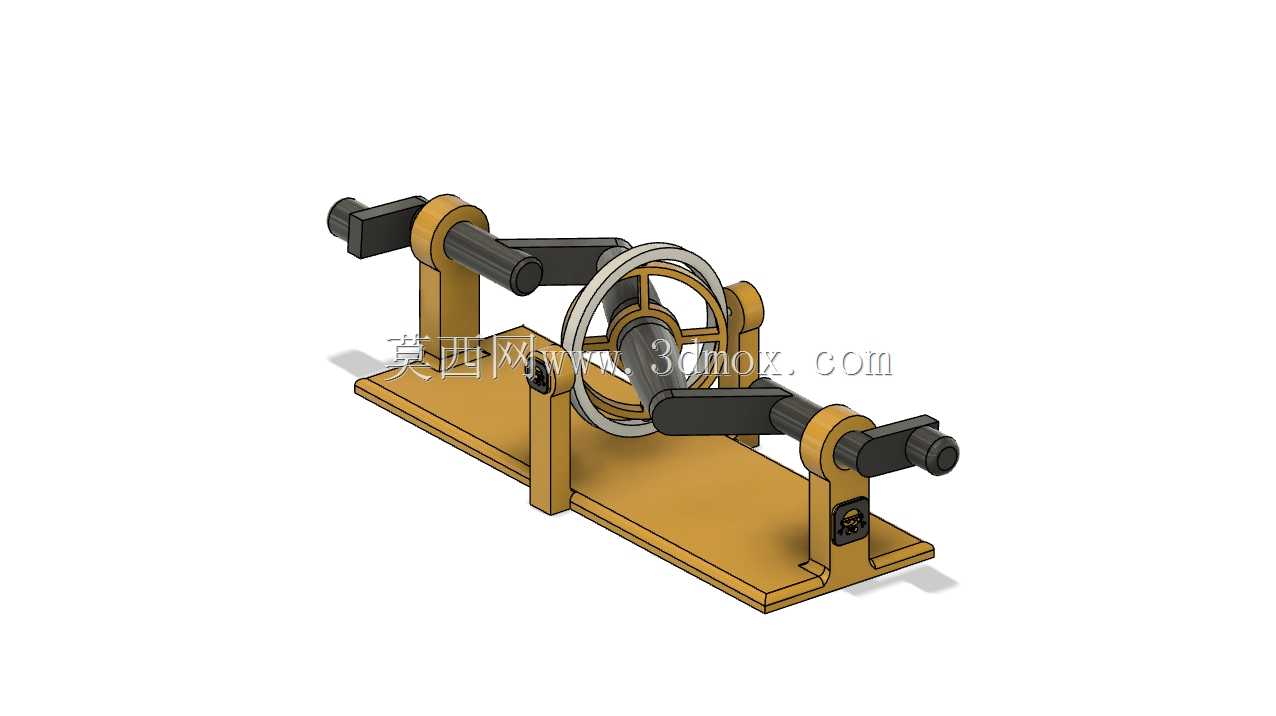

　　这套摆动圆盘传动结构，核心是通过单根中心轴的连续回转运动，带动两组呈固定夹角安装的圆盘产生规律摆动，整套传动单元全部集成在一体式铣削成型的安装底座上，不需要额外搭建复杂的支撑框架，在小型自动化设备的间歇送料、玩具动力输出、动态艺术装置的动作驱动场景里，都能直接作为独立动作模块嵌入使用。从实际安装适配性来看，底座采用平直矩形安装面，四个角预留的沉头安装孔位可以直接和标准铝型材框架、亚克力设备面板通过M3规格紧固件锁紧，整体安装边界控制在长180mm、宽70mm、高90mm的区间内，不会占用过多设备内部的排布空间，对于内部空间紧凑的小型桌面级设备、手持创意装置来说，这个尺寸量级刚好能避开其他电控、传动部件的安装干涉。

　　设计阶段最先敲定的是轴系的支撑方案，中心轴两端采用带座轴承作为回转支撑，轴承座直接和底座一体成型，省去了额外的轴承座安装定位工序，装配时只需要将轴穿入支撑孔，卡入轴用挡圈就能完成轴向定位，两端的轴伸端都做了扁位结构，不管是外接手摇柄、微型减速电机输出轴，还是同步带轮传动，都能通过顶丝锁紧实现无滑转的动力输入，不需要额外加工联轴器连接位。两个摆动圆盘和中心轴的连接臂采用夹角定位结构，装配时可以根据实际需要的摆动幅度，调整连接臂和轴的锁紧角度，调整范围覆盖15度到60度，对应圆盘的摆动角行程可以在30度到120度之间灵活适配，不需要重新加工零件就能匹配不同工况的动作需求。圆盘本身做了等厚轮缘结构，轮缘表面做了细微的滚花纹理，

　　如果需要外接盘带、柔性绳索做牵引传动，滚花面能提供足够的摩擦力，避免传动过程中出现打滑丢转的问题，轮辐采用三根等距分布的加强筋结构，在保证整体结构强度的前提下，尽可能降低圆盘自身的转动惯量，减少动力输入时的惯性冲击，让摆动动作更平顺。整套结构的所有配合面都做了公差适配设计，轴和轴承孔的配合采用间隙配合公差，装配后不需要额外加注润滑脂就能实现顺畅转动，连接臂和轴的锁紧位采用D型孔配合，锁紧后不会出现长期摆动导致的连接松动问题，所有零件的壁厚都控制在2mm以上，不管是采用FDM3D打印制作原型件，还是采用注塑工艺批量生产，都能满足工艺成型的壁厚要求，不会出现打印翘边、注塑充模不满的工艺缺陷。从实际运行的工况适配来看，

　　这套机构可以承受的输入转速最高到120rpm，在这个转速区间内，摆动动作不会出现明显的抖动和异响，适合低速间歇传动的场景，比如小型分拣设备的拨料动作驱动、创意玩具的动作输出、科普展品的动态演示单元，都能直接套用这套结构，不需要做大幅的结构修改。在零件的装配逻辑上，整套机构没有采用特殊的定制紧固件，全部采用市面上通用的标准螺丝、挡圈作为连接件，后期维护更换零件时不需要单独定制配件，日常维护只需要定期清理轴缝里的积尘就能保证长期顺畅运行。底座的底部做了两条平行的加强筋，既可以提升底座的整体刚性，避免安装锁紧时底座出现形变导致轴系卡滞，又能让底座和安装面之间留出0.5mm的间隙，避免安装面不平整导致的机构放置不稳问题。圆盘的摆动轨迹经过运动仿真验证，在整个摆动行程内，圆盘和连接臂、支撑座之间都不会出现运动干涉，连接臂的长度经过优化，在保证足够摆动扭矩输出的前提下，尽可能缩短力臂长度，减少轴系承受的弯曲载荷，提升整套机构的使用寿命。
