正交双孔集成式机械连接结构件

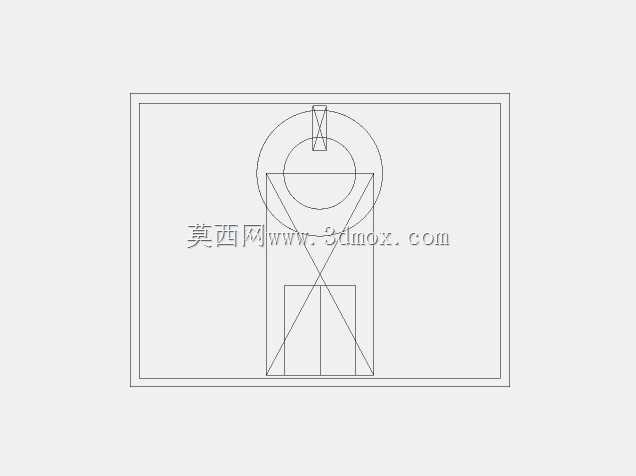

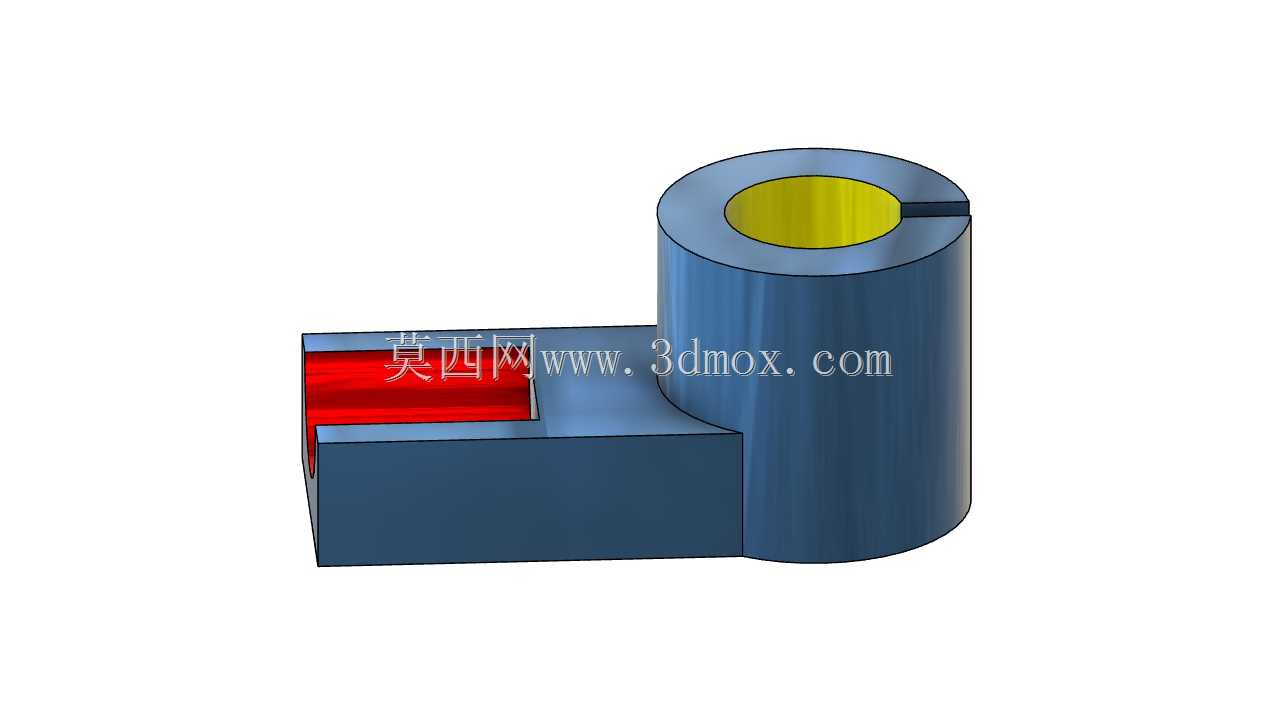

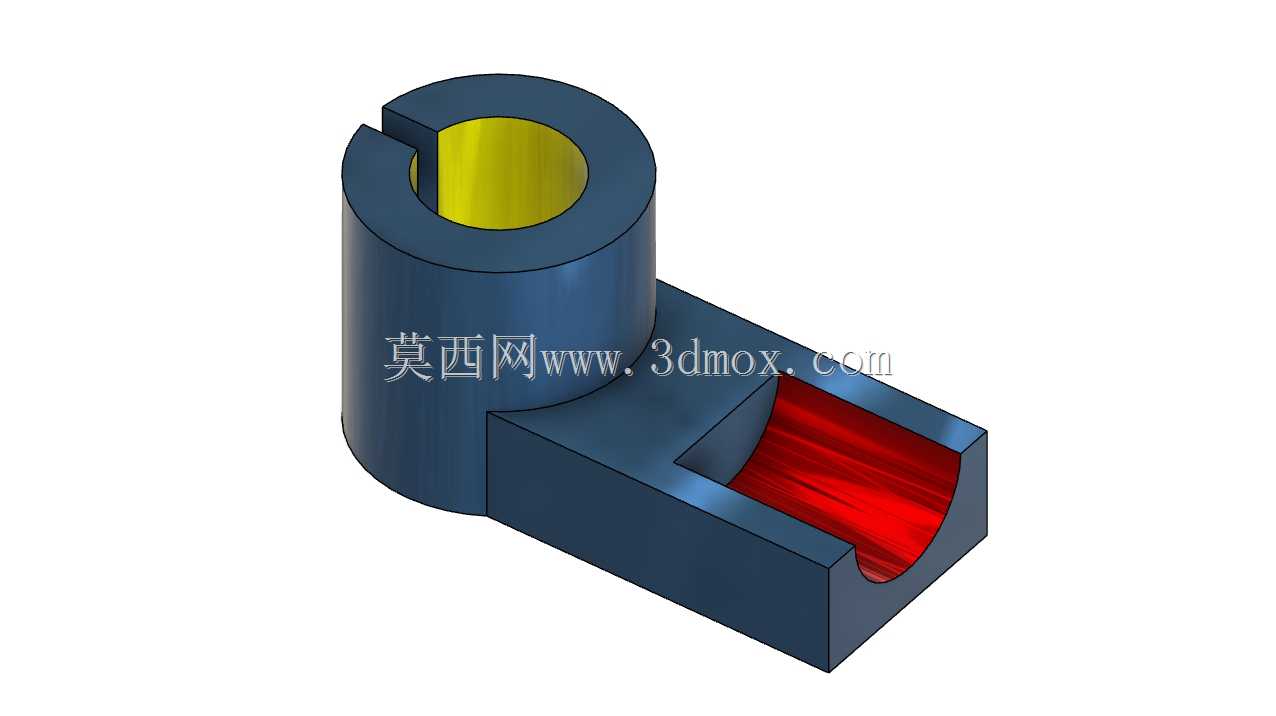

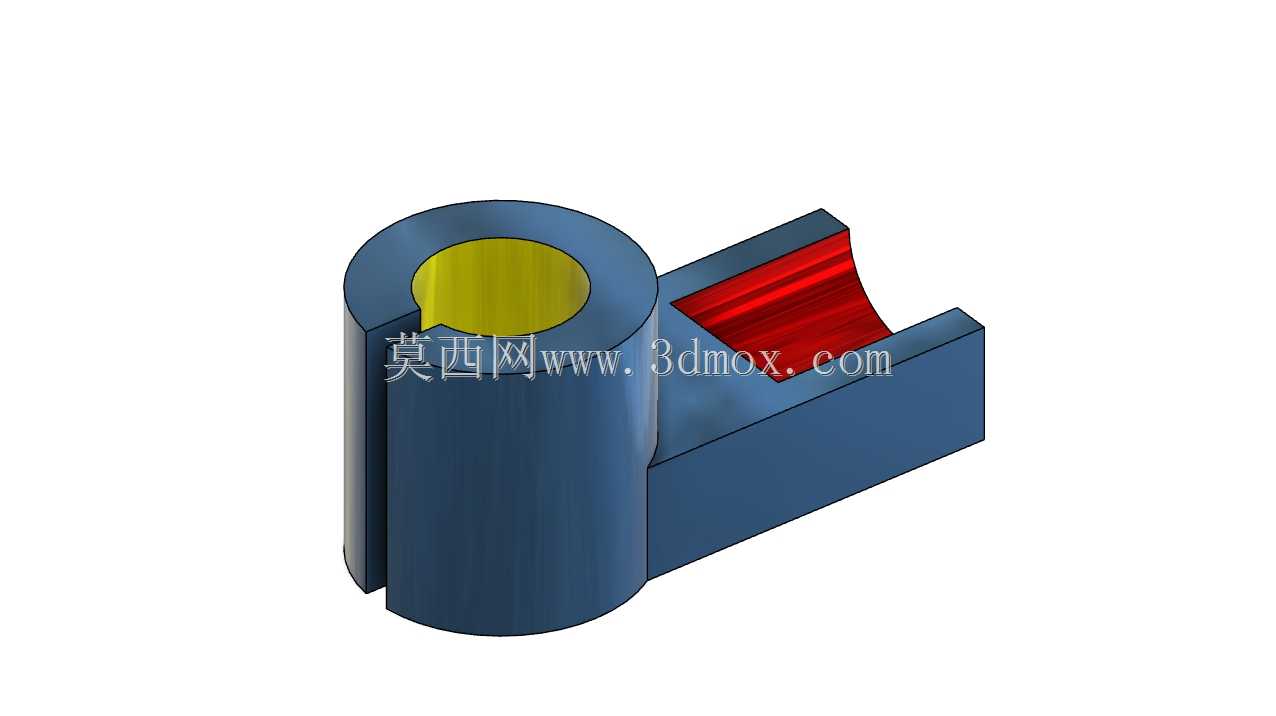

　　在非标自动化产线的工位转序机构、小型桌面级机械臂的关节衔接段、教学实训用机械原理演示台的传动模块里，这类正交双孔集成结构件的出镜率一直不低。它的核心作用是实现两个垂直方向轴系的空间衔接，既可以作为立式轴的支撑基座，也能为横向穿设的轴类部件提供安装依托，省去了两个独立支座拼接时的校准工序，也避免了拼接结构带来的累积装配误差。从结构功能上看，上部的带开口圆柱腔体是立式轴的安装位，侧壁的开槽结构是锁紧调节位，当立式轴穿入腔体后，通过紧固件收窄开槽间隙，就能抱紧轴件实现位置固定，既可以满足固定轴的刚性支撑需求，也能在需要调整轴的轴向位置时，松开紧固件完成位置微调，适配不同的安装高度要求。下部延伸出的半开放横向弧形槽，是横向轴的容纳位，

　　这种半开放结构相比全封闭通孔，在装配时不需要从轴端穿入，能够直接从侧向卡入轴件，大幅降低了设备后期维护时的拆装难度，尤其是在已经完成整体布线、轴端连接了其他传动部件的场景下，不用拆解相邻组件就能完成该零件的更换或位置调整。设计这类结构件的时候，首先要明确两个正交孔系的位置度公差，这是整个零件的核心精度指标，一旦两个孔的轴线垂直度超差，穿入的轴件就会出现别劲、卡滞的问题，轻则增大传动阻力加速轴件磨损，重则导致整套传动机构卡死无法运行。上部圆柱腔体的壁厚需要根据所支撑轴的额定负载核算，既要保证锁紧时的抱紧力足够，不会出现轴件打滑移位，也要避免壁厚过大造成零件整体重量冗余，增加与之相连的运动部件的负载。

　　下部横向槽的圆弧面需要和适配轴的外径保持合理的配合公差，间隙过大会导致横向轴运行时出现径向窜动，影响传动精度，间隙过小则会出现装配困难，甚至在温度变化产生热胀时出现抱轴故障。从安装边界来看，零件的底部平面是主要的安装基准面，设计时需要保证该平面的平面度要求，安装时该面与设备基板贴合，能够保证整个零件的支撑刚性；上部圆柱的外径尺寸决定了周边配套零件的避让范围，在做整体设备布局时，需要预留出锁紧紧固件的操作空间，避免相邻零件干涉锁紧操作；下部横向槽的开口方向需要根据实际走线、走管的方向调整，确保横向轴装入后，外接的传动件、管线不会和零件本体产生摩擦干涉。在实际工程应用中，这类零件常配套滚动轴承使用，

　　上部腔体可以装入轴承实现旋转轴的回转支撑，下部槽位也可以加装轴套降低轴件转动时的磨损，相比采用焊接方式拼接的正交支座，一体化的结构没有焊缝应力集中的问题，长期承受交变载荷时也不容易出现焊缝开裂的失效问题，整体刚性和使用寿命都更有保障。做三维建模时，需要重点关注两个孔系的相贯线处理，避免出现建模时的几何错误，影响后续的工程图导出和数控加工编程；同时开槽位置的边角需要做合理的倒角处理，既可以去除加工毛刺，也能避免应力集中导致的零件开裂问题。
