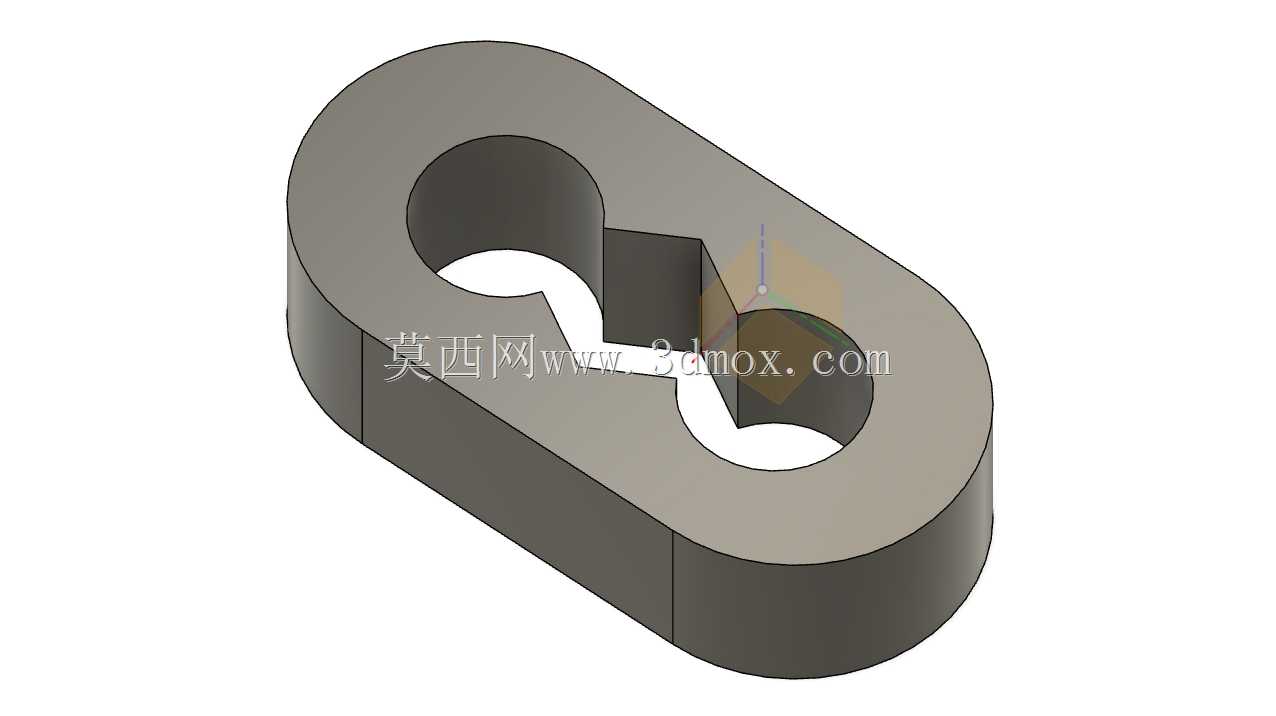

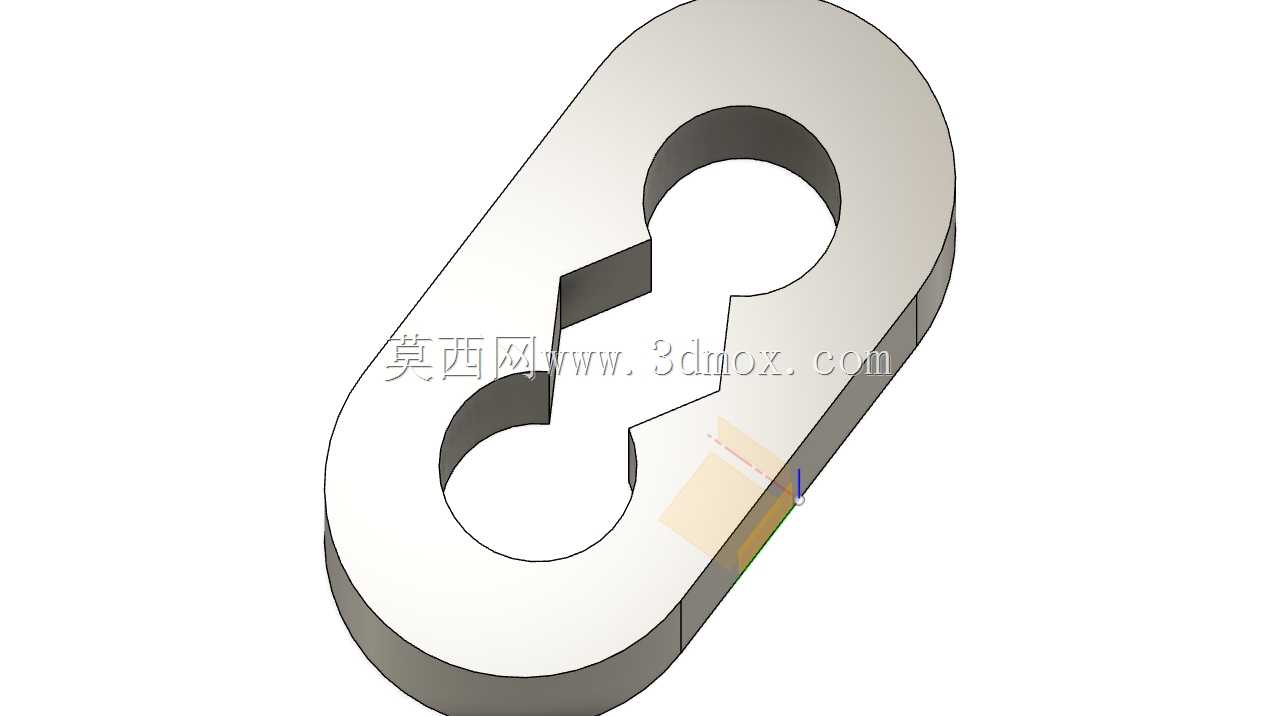

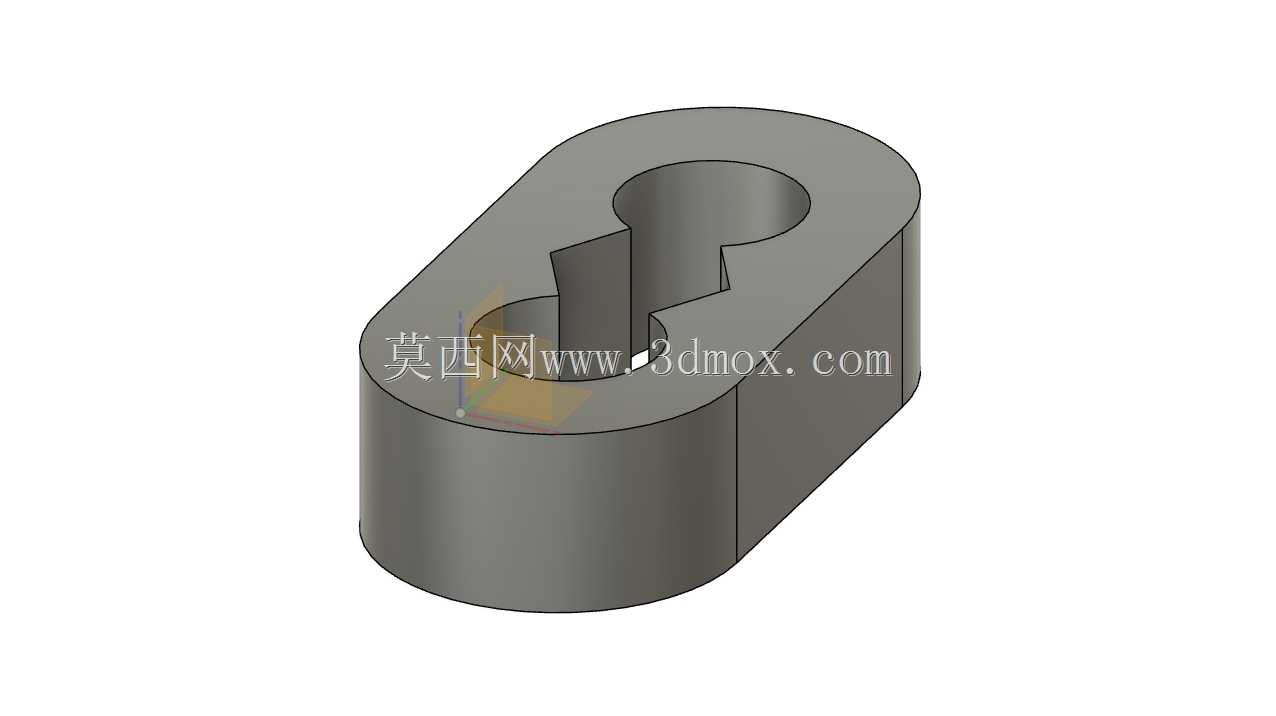

双孔腰型连接传动机械零件结构

　　在自动化产线的传动链路、小型机器人关节的连接部位、非标工装的定位组件中，这类双孔腰型结构的零件是很常见的受力连接构件，很多刚入行的结构设计人员容易忽略这类零件的受力边界，建模时只做外形复刻，忽略实际安装时的配合公差与应力集中点，最后做出来的样件要么装不上，要么运行几百小时就出现裂纹断裂。

　　从实际使用场景来看，这类零件主要承担两个平行轴之间的动力传递、或者两个安装位之间的间距补偿作用，区别于标准的刚性联轴器，它的腰型外轮廓可以在有限的安装空间内，给两个孔位之间留出足够的形变余量，当传动端出现小幅径向跳动时，零件自身的结构可以吸收部分冲击，避免硬连接把冲击力直接传递到轴承或者电机输出轴上，这点在轻载自动化输送线、桌面级机械臂的小臂连接位上表现得尤其明显——很多桌面机器人的关节连接如果用整块方形连接块，运行时的震动会直接传导到舵机齿轮上，用这种腰型结构的连接件，就能通过自身的小幅弹性形变抵消掉高频微震，延长舵机的使用寿命。

　　设计这类零件的时候，首先要确定的是两个安装孔的中心距，这个尺寸直接决定了它的适配场景，不能随便定，要匹配常用的微型轴承外径、或者标准输出轴的轴径，孔的内壁要做和轴承外圈过盈配合的公差带，过盈量控制在0.01-0.02mm之间，压装的时候不会松脱，也不会因为过盈量太大把轴承外圈挤变形导致卡滞。两个孔之间的隔断部分是整个零件应力最集中的位置，建模的时候不能做直角衔接，要在内角位置做R0.5以上的圆角过渡，不然零件承受交变载荷的时候，直角位置会最先出现应力疲劳裂纹，很多新手建模图省事直接拉伸出直角隔断，实际装机测试的时候往往在这个位置断裂。

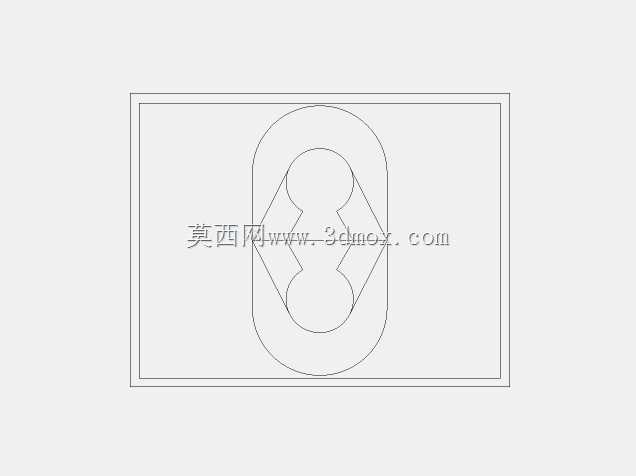

　　外形上的腰型轮廓不是随便画的长圆形，外圆弧的圆心要和两个安装孔的圆心完全重合，外圆壁厚要保持均匀，不能一边厚一边薄，不然压装轴承的时候壁厚薄的位置会出现形变，导致轴承安装孔失圆。零件的厚度方向要匹配安装位的轴向空间，不能突出安装面太多，不然会和周边的转动部件产生干涉，两个端面要做平面度要求，压装轴承的时候端面贴合度好，不会出现轴承装歪的情况。

　　从安装边界来说，这类零件不需要额外的定位销，两个安装孔压装好轴承或者衬套之后，通过轴端的挡圈就可以完成轴向固定，安装的时候要注意两个孔的平行度，平行度公差要控制在0.03mm以内，不然穿轴的时候会出现别劲的情况，转动阻力变大，长时间运行会加剧轴和轴承的磨损。在实际选型替换的时候，要先确认两个安装孔的中心距、孔径、零件总厚度、外轮廓的最大宽度这几个核心尺寸，只要这几个尺寸匹配，就可以直接替换同类型的连接零件，不需要改动周边的安装结构。

　　这类零件的材质一般根据载荷大小选，轻载场景用6061铝合金做硬质阳极氧化处理就足够，重量轻，防锈能力好；中载场景可以用45号钢做调质处理，强度更高，抗冲击能力强；如果是用在有腐蚀的环境里，还可以选304不锈钢材质，不过不锈钢的强度比调质45钢稍低，设计的时候要适当增加壁厚来保证结构强度。建模的时候要注意，两个孔的内壁不要做多余的纹理，保证粗糙度在Ra1.6以下，压装轴承的时候才不会出现卡滞，外轮廓的边缘要做C0.2的倒角，去除加工毛刺，安装的时候不会划手，也不会刮伤周边的管线。
