铰接式带座连接机械零件结构设计

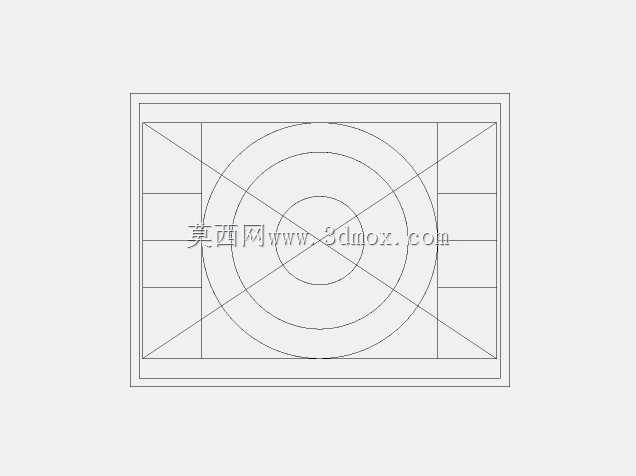

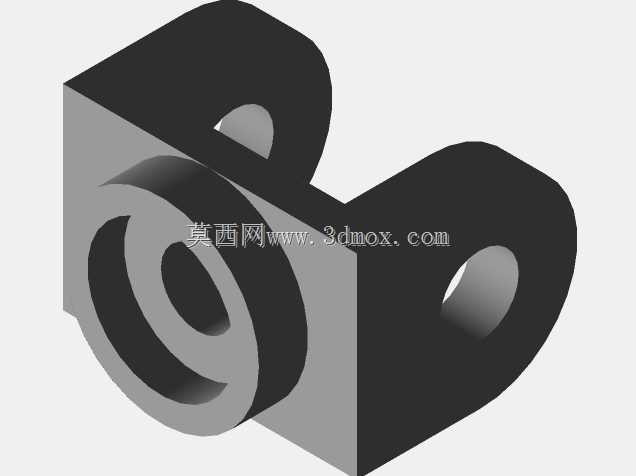

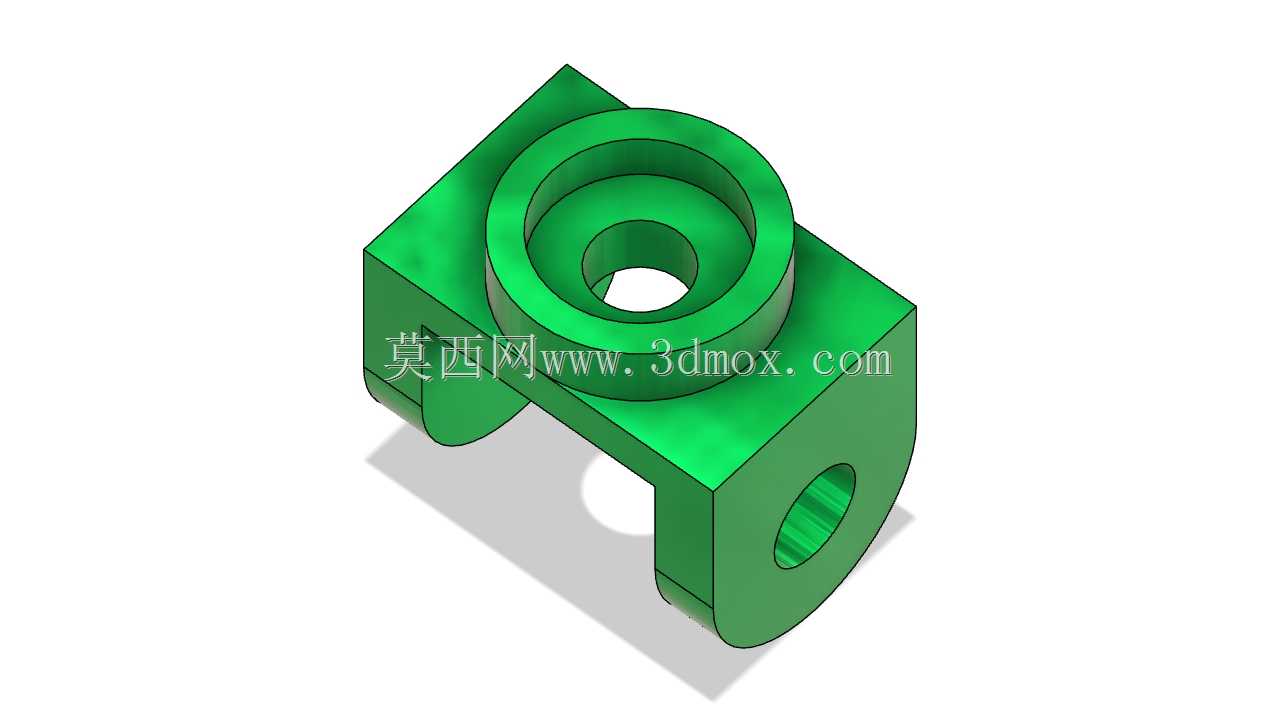

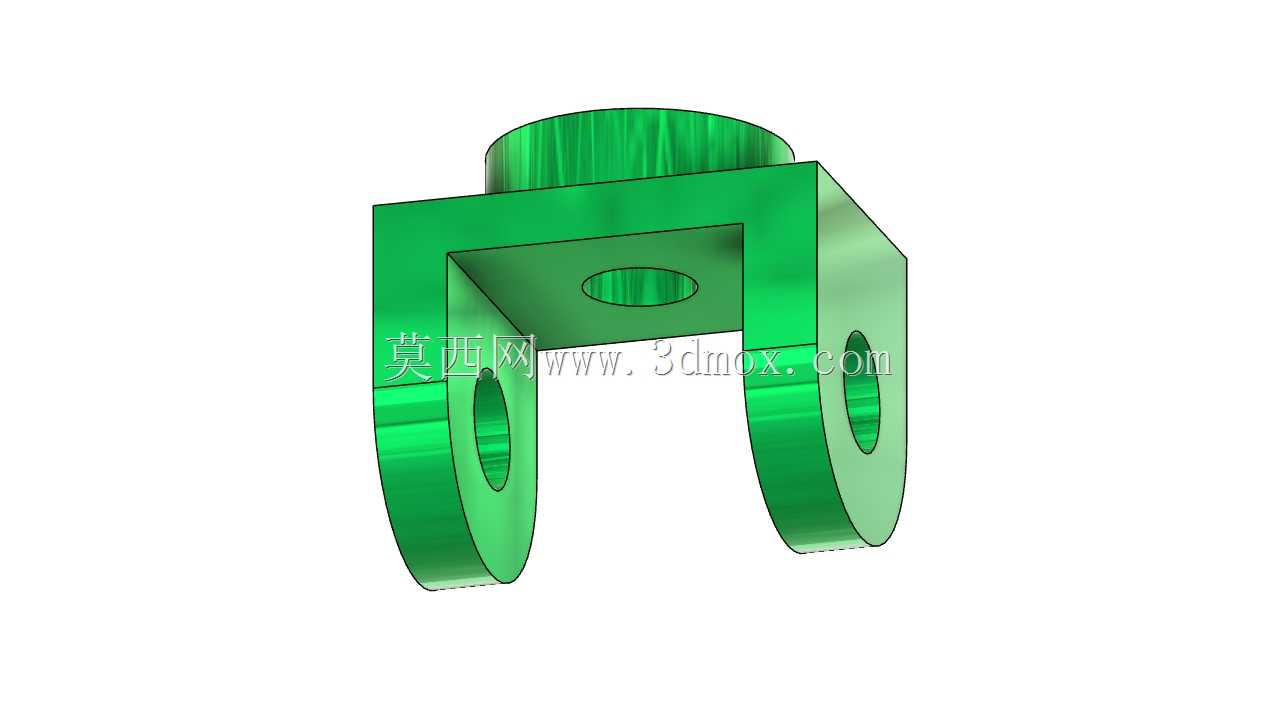

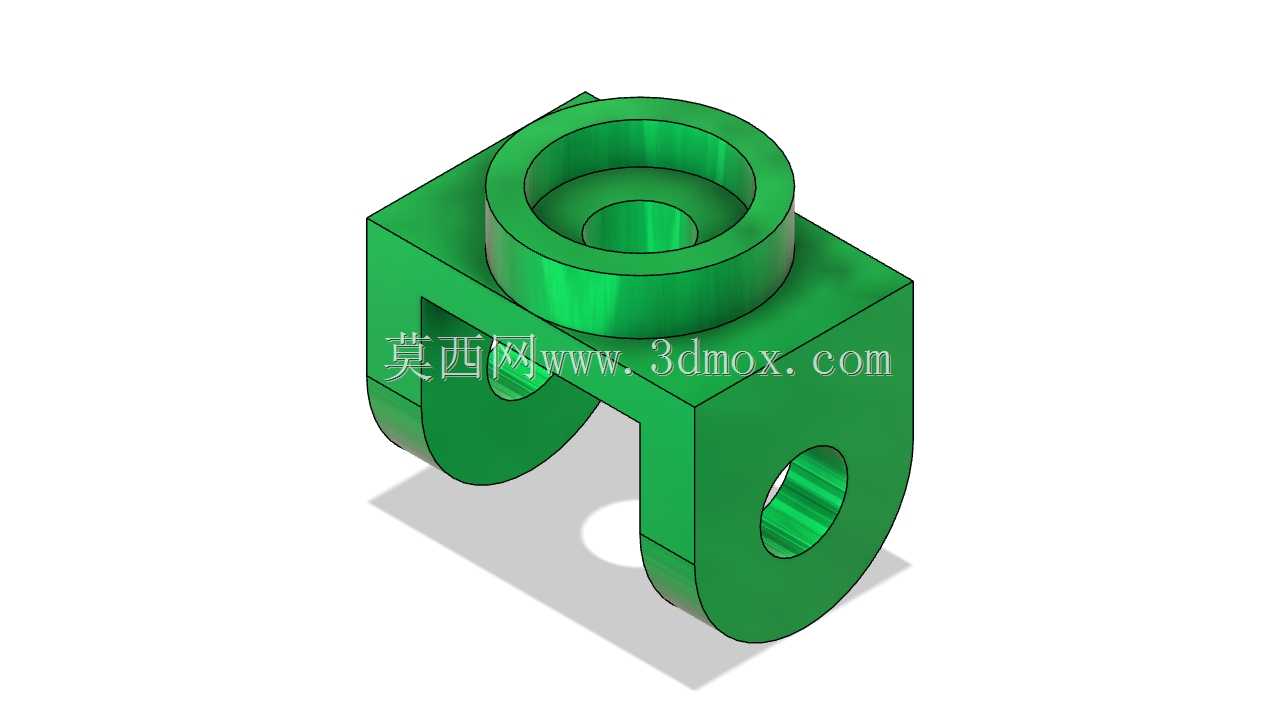

　　做了十几年机械结构设计，这类带铰接功能的座式连接零件，在非标自动化线、小型工业机器人末端执行器、轻工包装设备的连杆传动机构里出镜率极高，很多刚入行的工程师容易把这类零件当成简单的块件处理，实际落地时经常出现安装干涉、铰接卡滞、配合面受力不均的问题，这次的结构设计完全是从现场装配和长期运行的实际需求出发做的细节打磨。先从安装边界说起，零件底部的U型开口是核心的铰接避让空间，开口宽度要匹配配套铰接销的直径加上两侧衬套的壁厚，同时要预留0.2-0.3mm的轴向窜动间隙，避免运行时热胀冷缩导致销子卡死；上方的同轴圆柱筒是轴承安装位，内孔的公差带选H7，适配标准深沟球轴承或者无油衬套的过渡配合，筒壁厚度根据额定径向载荷核算，

　　按常规轻载传动场景1.5倍安全系数取值，既不会因为壁厚过大增加不必要的重量，也不会因为壁厚不足出现受力开裂的问题。零件的主体方块是整个构件的承载基体，侧面的横向通孔是锁紧销的安装位，孔的轴线和上方圆柱筒的轴线保持严格的空间垂直，垂直度公差控制在0.02mm以内，避免锁紧后出现轴承偏载，加速配合面的磨损。设计时特意把U型叉的两个耳板做了等厚处理，耳板外侧和主体方块的侧面做了R3的圆角过渡，不是为了外观好看，是为了消除铣加工时的应力集中点，长期承受交变载荷的时候不会在直角位置萌生疲劳裂纹。实际应用场景里，这个零件通常作为传动连杆的中间铰接座，上方圆柱筒安装的轴承用来承接旋转轴的径向载荷，底部U型叉通过铰接销和驱动摆臂连接，

　　侧面的横向锁紧销用来锁定铰接销的轴向位置，防止设备运行过程中销子窜出脱落。很多新手建模的时候容易忽略安装面的平面度要求，这个零件的主体方块背面是安装基准面，平面度公差要控制在0.015mm以内，和上方圆柱筒内孔轴线的平行度公差不超过0.02mm，不然安装到设备机架上之后，轴承孔会出现偏斜，穿轴的时候转不动，运行一段时间就会出现轴承异响、衬套偏磨的问题。还有个容易被忽略的细节，上方圆柱筒的上端面做了1mm的45度倒角，底部U型叉的开口边缘也做了0.5mm的倒角，一是装配的时候方便轴承和铰接销的导入，不用反复对位敲砸，二是去除加工后的锐边毛刺，避免装配时划伤操作人员的手套或者配合零件的表面。从受力角度看，

　　这个零件主要承受的是铰接位置的径向交变载荷，所以建模时特意把主体方块和圆柱筒、U型耳板的连接位置做了加厚处理，没有做减重槽，毕竟这类零件的整体尺寸不大，材料多选用45号钢或者6061铝合金，重量本身就控制在合理范围内，没必要为了减重牺牲结构强度。如果是用在有腐蚀的工况场景，只需要在零件表面做阳极氧化或者发黑处理就行，不需要改动主体结构，适配性很强。在自动化分拣设备的摆杆机构、小型机械手的关节连接位、包装机械的翻板驱动机构里，这类零件的替换率很高，设计时所有配合尺寸都按标准件的适配公差做了预留，不需要二次加工就能直接装配使用，能大幅减少现场调试的修配工作量。建模过程中所有的孔位、圆角、壁厚都做了参数化关联，如果需要适配不同直径的轴承或者铰接销，只需要修改对应的参数就能快速生成新的结构版本，不用重新绘制草图，能给后续的变型设计节省不少时间。另外，零件的所有加工面都做了工艺性考量，没有出现倒扣或者无法用常规三轴铣床加工的结构，不需要定制特殊刀具，普通机加工车间就能完成生产，加工成本控制在很低的区间，适合批量备件替换使用。
