迷你太空穿梭飞行器三维设计作品

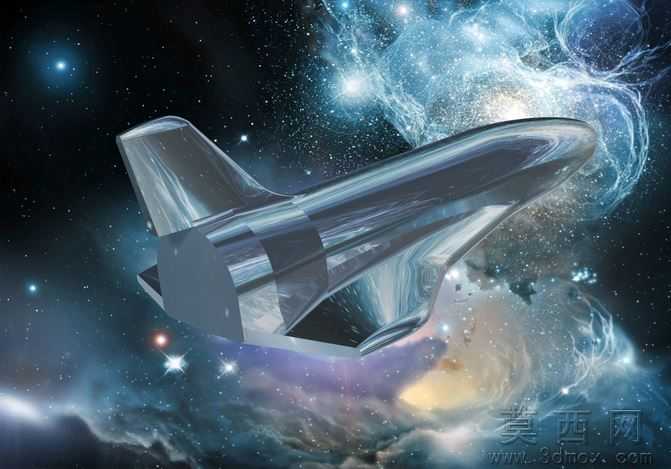

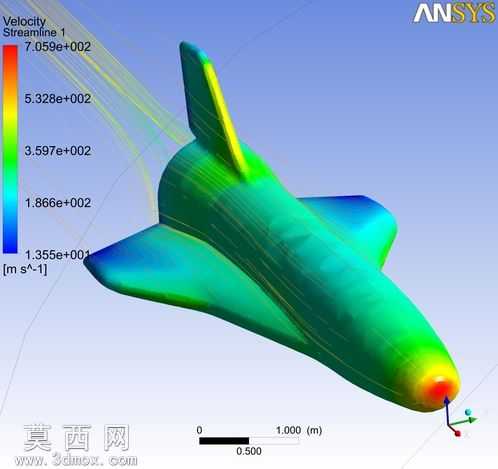

本作品为迷你太空穿梭飞行器的三维设计成果，建模阶段以真实航天穿梭机的气动外形为参考基底，采用参数化建模方式逐步构建整体轮廓：首先绘制机身纵向截面的样条曲线，通过放样命令生成流畅的纺锤形主体机身，确保机头部位的钝圆曲面符合高超声速飞行的气动减阻需求，机身中段预留出载荷舱与动力舱的结构空间，机尾部位平滑过渡适配尾翼与动力喷口的安装结构。机翼采用大后掠三角翼构型，通过曲面拉伸与倒角命令实现翼身融合过渡，消除翼身衔接处的直角棱角，既保证气动连续性，也让整体外观更具流线质感；单垂尾设置于机尾上部，通过曲面修剪命令保证垂尾与机身的衔接严丝合缝，垂尾后缘预留出气动舵面的结构分区，还原真实穿梭机的气动控制结构特征。完成基础结构建模后，对模型进行流体仿真分析的可视化处理，将机身表面的气流速度分布以彩色云图形式映射到模型曲面，从机头驻点区域的高流速红色渐变到机身中后段的绿色、翼面与尾翼区域的蓝青色，直观呈现不同部位的气流速度差异，同时叠加流线轨迹效果，还原高速飞行状态下的气流绕流形态，让模型兼具结构展示与气动分析的双重呈现效果。材质设置上，机身主体采用哑光航天复合材料质感，避免过高反光影响云图展示效果，云图色彩采用标准流体仿真色阶映射，保证数值与色彩的对应准确，场景中添加比例尺标识，明确模型的尺寸参照，让整体呈现兼具工程严谨性与视觉直观性。设计过程中反复调整曲面曲率，确保整体造型在迷你化比例下依然保留太空穿梭机的核心识别特征，没有出现比例失真或结构错位的问题，各部件的衔接过渡自然流畅，既满足外观展示的美观需求，也保留了气动分析的工程参考价值。
