静电除尘器配套高压变压器三维结构设计

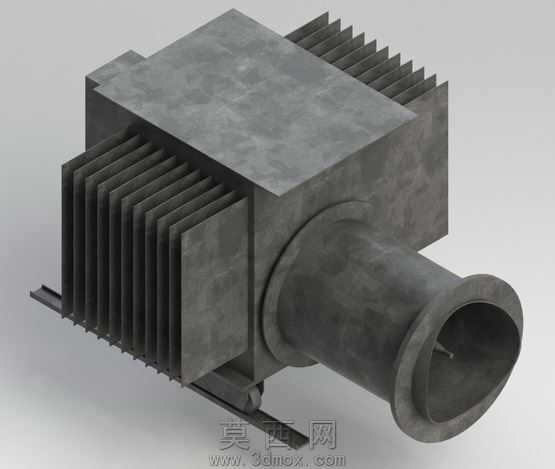

本高压变压器三维模型采用SolidWorks进行全参数化建模，整体围绕静电除尘器筛选器的供电适配需求开展设计，建模过程严格遵循工业高压供电设备的结构设计规范，对设备各组成部件进行1:1等比例还原，确保各装配结构的尺寸公差、配合间隙符合实际生产装配要求。模型主体采用箱式承载结构设计，主体壳体为封闭焊接式腔体结构，建模时对壳体的板材厚度、拼接焊缝位置进行了精细化处理，还原了高压设备壳体的密封防护特性，可有效适配高压工况下的绝缘防护、防尘防水需求。设备侧面设计有阵列式排布的散热翅片结构，建模时对每一片翅片的厚度、间距、倾斜角度进行了统一参数化约束，翅片与主体壳体采用一体化连接结构，可最大化扩大设备的散热接触面积，保障设备长时间高负荷运行时的热量快速散出，避免高温引发的设备故障。设备一侧设计有大口径法兰式出线接口，接口处做了圆弧过渡加厚处理，内部预留了高压出线端的安装定位结构，法兰端面预留了均匀分布的螺栓安装孔位，可实现与外部供电线路、除尘设备的快速密封对接，接口内部还设计了绝缘支撑结构的安装位，保障高压出线端的绝缘安全。设备底部设计有滑轨式安装支撑结构，支撑脚带有定位卡槽，可方便设备在除尘设备机柜内部的快速安装、滑动检修，降低后期运维的拆装难度。材质渲染阶段，主体壳体与散热翅片采用做旧铸铁材质，调整材质的粗糙度、金属度参数还原工业设备长期运行后的金属哑光质感，法兰接口处做了细微的倒角高光处理，突出金属加工面的精度特性，整体渲染效果贴近工业现场实际设备的视觉状态。设计过程中充分考虑了高压变压器的绝缘距离、散热效率、安装便捷性三大核心需求，各部件的结构排布紧凑合理，在保障设备电气性能的前提下尽可能压缩设备整体体积，适配静电除尘器内部的有限安装空间，模型可直接用于静电除尘设备的整机装配校验、运维培训演示、结构优化改进等场景，为高压供电类设备的结构设计提供了可参考的三维数字化方案。
