100千伏安树脂浇注干式变压器三维设计

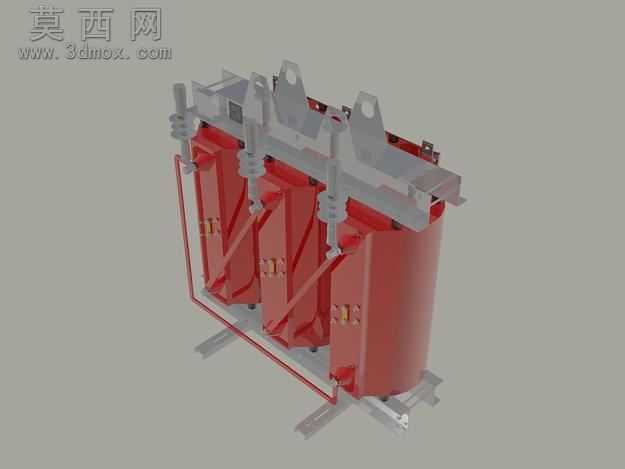

本模型为100千伏安容量、20/0.4kV电压等级的树脂浇注变压器三维设计成果，建模过程严格遵循干式电力变压器的实际生产结构规范，采用自顶向下的设计思路完成整体装配搭建。建模阶段首先完成变压器底部安装底座的结构绘制，精准还原槽钢拼接的承重框架结构，预留标准安装孔位与接地连接点位，保证底座的承重受力结构与实际产品完全一致；随后完成铁芯部分的建模，按照三相三柱式铁芯的叠片结构特征，还原铁芯柱与上下铁轭的拼接关系，对铁芯的夹件、拉紧螺杆等固定结构做精细化建模，还原铁芯夹紧固定的机械结构逻辑。绕组部分是本模型的核心设计内容，针对三个高压绕组采用红色树脂浇注的外观特征，还原环氧树脂浇注层的实体结构，对绕组表面的浇注层固定螺栓、接线端子引出结构、高低压接线排的连接点位做精准复刻，同时还原绕组顶部的高压绝缘套管结构，对套管的伞裙绝缘结构、顶部接线柱的细节做精细化处理，还原高压端的绝缘防护设计特征。模型还完整还原了变压器的外围固定结构，包括绕组之间的绝缘隔板、上下夹件的连接结构、侧面的引线固定支架等细节，所有零部件的装配关系完全匹配实际产品的装配逻辑，不存在结构干涉问题。材质渲染阶段，为树脂浇注绕组赋予哑光红色环氧树脂材质，还原浇注层的半哑光质感与细微的表面颗粒特征；为铁芯、夹件、底座等金属结构件赋予不同质感的金属材质，底座与夹件采用镀锌钢材的哑光金属质感，接线排采用紫铜的金属质感，绝缘套管采用深灰色陶瓷绝缘材质，通过材质区分清晰呈现不同部件的功能属性。整体模型结构完整，细节还原度高，可用于电力设备教学演示、成套配电装置布局设计、变压器产品展示等场景，能够直观呈现树脂浇注干式变压器的内部结构与外部装配特征，帮助设计人员快速理解该类变压器的结构组成与安装逻辑。
