高精度扫描还原内燃机凸轮轴实体结构

　　在往复式内燃机的配气机构设计、逆向测绘以及老旧机型备件复刻场景中，凸轮轴的轮廓精度直接决定了气门开闭的正时准确性、升程曲线匹配度，进而影响整机的动力输出效率、怠速稳定性与排放表现。传统接触式测绘依靠三坐标打点采集凸轮桃尖轮廓，不仅需要逐点定位装夹，对于轴段上的斜油槽、定位环槽、端部驱动齿这类细小结构，很容易出现采样点遗漏，最终重构的模型和实物存在轮廓偏差，后续加工出的备件装机后容易出现气门异响、配气相位偏移的问题。这次通过三维扫描获取的凸轮轴实体数据，完整保留了实物所有结构细节，从轴身的多级支撑轴颈、各缸对应凸轮的型线轮廓，到轴段间的退刀槽、斜置润滑油孔、端部的驱动齿轮结构，都和实物保持一致的几何特征，能直接用于逆向建模参考、装配干涉校验、备件加工数模构建等工作。

　　从实际应用场景来看，这类扫描得到的凸轮轴数模，首先可以用于高校内燃机专业的教学演示，让学生直观理解不同缸数机型凸轮轴的凸轮排布规律、轴颈支撑位置的设计逻辑，不需要拆解实体发动机就能观察各部分结构；其次在维修备件开发场景中，针对很多停产的老旧内燃机机型，没有原厂设计图纸的情况下，通过高精度扫描得到的数模可以直接导入CAM软件生成加工路径，减少测绘环节的人工误差；另外在新机型的配气机构仿真环节，也可以将扫描得到的实际加工凸轮轴模型导入动力学仿真软件，对比设计数模和实际加工件的轮廓偏差，评估加工误差对配气机构动力学特性的影响。

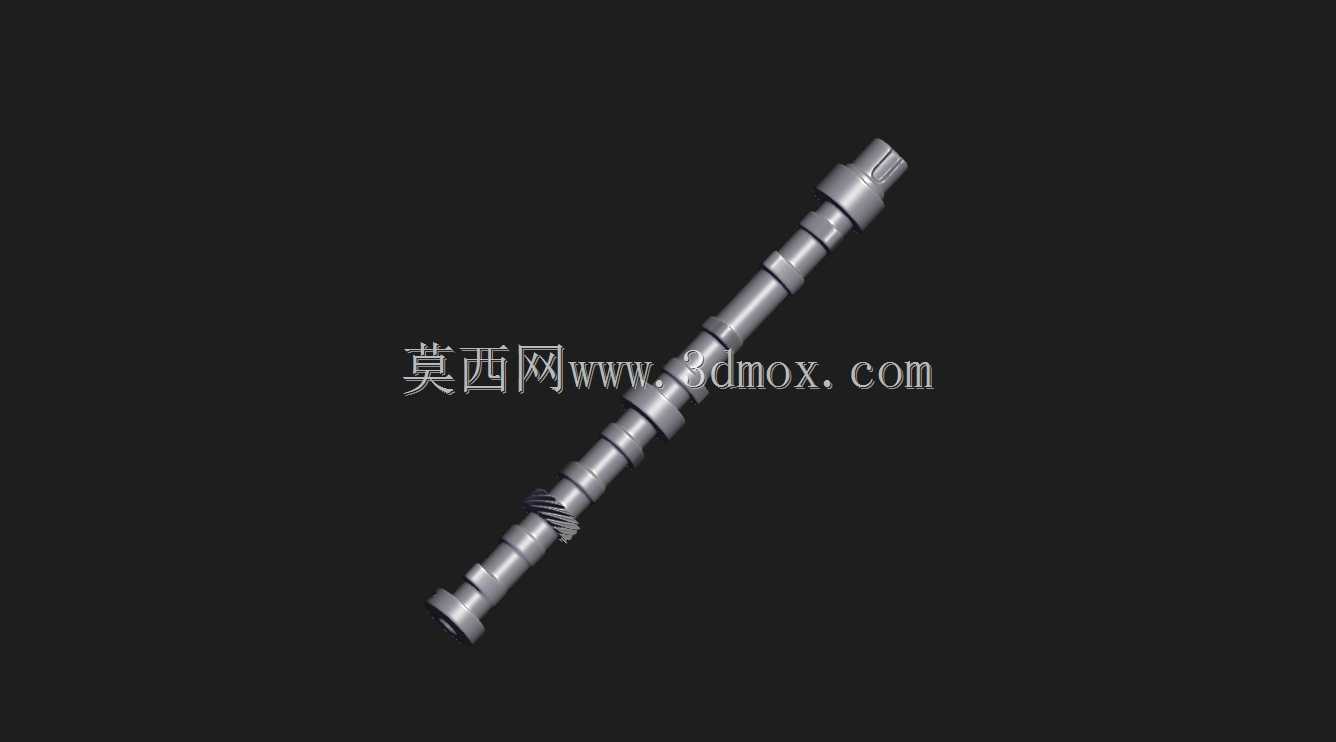

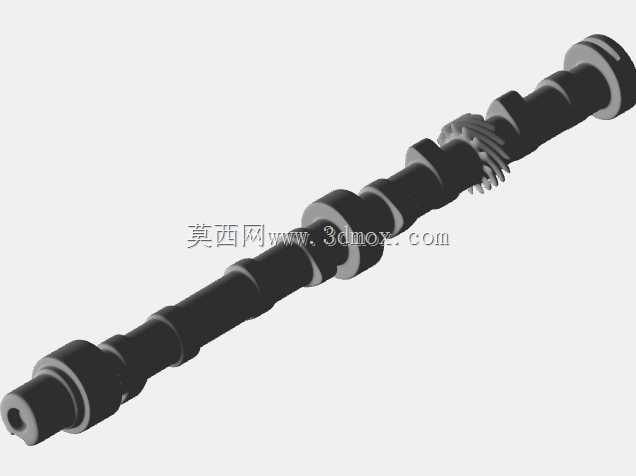

　　从结构特性来看，这根凸轮轴为整体式结构，沿轴向依次分布有多个凸轮型面，每个凸轮的桃尖朝向按照对应气缸的点火顺序错开固定角度，轴身上的支撑轴颈直径大于凸轮基圆直径，装配时可以从缸盖的凸轮轴轴承孔一端穿入，不需要拆分轴承盖就能完成装配。轴身表面的斜油槽和各轴颈处的径向油孔连通，发动机运转时机油会从缸盖油道进入轴颈油孔，通过轴身内部的油道分配到各个凸轮型面和支撑轴颈位置，形成压力润滑油膜，减少凸轮和挺柱之间、轴颈和轴承孔之间的摩擦磨损。端部的驱动齿轮结构用于和曲轴前端的正时齿轮啮合，保证曲轴和凸轮轴之间保持固定的传动比，四冲程机型中曲轴转两圈凸轮轴转一圈，精准匹配各缸的进排气门开闭时机。

　　从设计与安装边界来看，整体式凸轮轴的同轴度要求较高，各支撑轴颈的圆柱度、各凸轮型面的轮廓度都有严格的公差要求，扫描模型完整还原了各轴段的直径尺寸、轴向位置尺寸，在做装配校验时，可以直接将模型导入发动机缸盖的装配数模中，检查凸轮轴转动时和缸盖内壁、气门弹簧座、挺柱等周边部件的运动间隙，避免出现运动干涉。需要注意的是，这类通过扫描得到的实体模型，还原的是实物的实际加工尺寸，和原厂设计数模之间存在微小的加工公差带，在用于新机型设计参考时，可以基于扫描模型的结构特征，结合设计需求调整凸轮型线的升程段、缓冲段参数，优化配气相位的重叠角，适配不同的动力输出调校需求；在用于备件加工时，可以根据扫描模型的轮廓数据，结合热处理变形量预留加工余量，保证最终加工出的零件尺寸符合装配要求。另外，凸轮轴的轴向定位结构位于其中一个支撑轴颈的两侧，通过卡环或者止推片限制轴的轴向窜动量，扫描模型中也完整保留了定位环槽的宽度和深度尺寸，装配时可以直接匹配对应的止推部件，不需要额外测量尺寸。

　　在实际建模参考过程中，这类高精度扫描模型还能帮助设计人员理解成熟产品的结构设计细节，比如凸轮和轴颈之间的过渡圆角设计，既可以减少应力集中，避免轴段在交变载荷下出现断裂，又不会和周边部件产生干涉；斜油槽的螺旋角度设计，既能保证机油顺利输送到各个润滑点，又不会在轴转动时对油流产生过大的阻力；端部驱动齿的齿形参数设计，保证正时传动的平稳性，减少齿轮啮合的噪音。这些细节如果仅靠二维图纸很难直观感知，通过实体扫描的三维模型可以从任意角度观察结构，测量任意位置的尺寸，大幅降低逆向测绘和结构参考的工作量。
