汽车1.8T20V发动机排气密封法兰

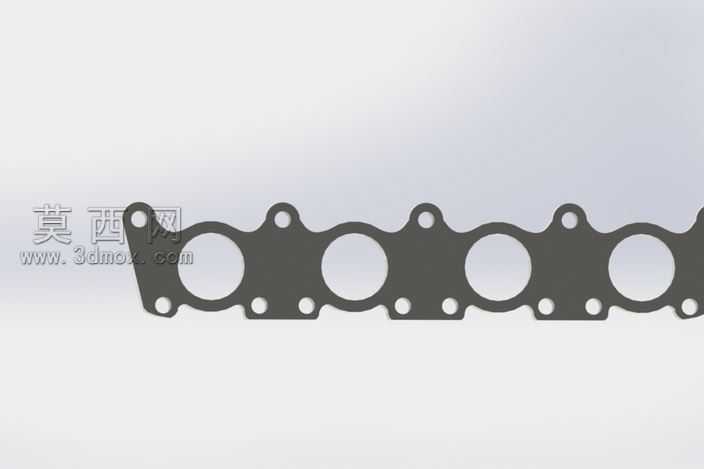

本模型为适配1.8升排量20气门四缸发动机的排气侧密封法兰，建模过程以实际车用排气密封垫片的实物测绘尺寸为基准，在SolidWorks软件中首先绘制法兰的整体外轮廓草图，精准定位四个等距排布的大直径排气通路圆孔，对应发动机四个气缸的排气出口位置，确保孔位中心距与缸盖排气侧安装基准完全匹配。建模时逐一排布法兰上所有安装定位小孔，区分主固定螺栓孔与辅助定位孔的孔径、位置，严格还原实物上孔位的非对称排布特征，避免安装错位问题。模型采用薄板拉伸特征生成法兰基体，厚度参照车用金属密封垫片的实际规格设定，对所有孔位边缘做微小倒角处理，还原冲压加工的工艺特征，避免尖锐棱角不符合实际生产逻辑。材质设定上模拟耐高温冲压金属板材的质感，渲染时采用哑光深灰金属材质，还原金属密封垫片的表面处理效果，同时通过光影渲染突出法兰的平面度特征，体现密封件对接触面平整度的设计要求。结构设计上，法兰整体为长条形一体化结构，四个大孔之间设置连接筋位保证整体结构强度，同时在相邻大孔之间预留密封压合的接触区域，安装孔位围绕排气孔均匀排布，确保螺栓锁紧时密封面受力均匀，避免排气泄漏问题。设计过程中充分考虑该法兰的使用场景，作为发动机排气歧管与缸盖之间的密封连接件，模型还原了垫片上的定位缺口与辅助安装孔特征，确保装配时能够快速对位，同时孔位的排布完全避让发动机缸盖的周边结构，避免装配干涉。渲染阶段采用柔和的均匀打光，清晰展现法兰的轮廓与孔位排布细节，没有添加多余的装饰元素，突出零件本身的结构特征，方便使用者快速识别零件的安装方向与适配场景，模型的所有尺寸均参照量产车用排气法兰的通用公差设定，可用于教学演示、装配模拟以及相关配件的设计参考。
