汽车1.8T20v排气歧管连接法兰结构

这款法兰结构主要应用于1.8T排量20气门涡轮增压发动机的排气系统中，承担着排气歧管与气缸盖侧的连接密封功能，是排气通路中保障各缸排气顺畅汇集、避免高温废气泄漏的核心承压连接件。从实际装车场景来看，这类法兰直接贴合在气缸盖排气侧的安装面上，另一侧对接排气歧管的四个独立气道入口，需要长期承受发动机排气冲程带来的高温脉冲气流冲击，同时还要抵消歧管热胀冷缩产生的形变应力，避免连接位置出现漏气、翘曲变形等问题。

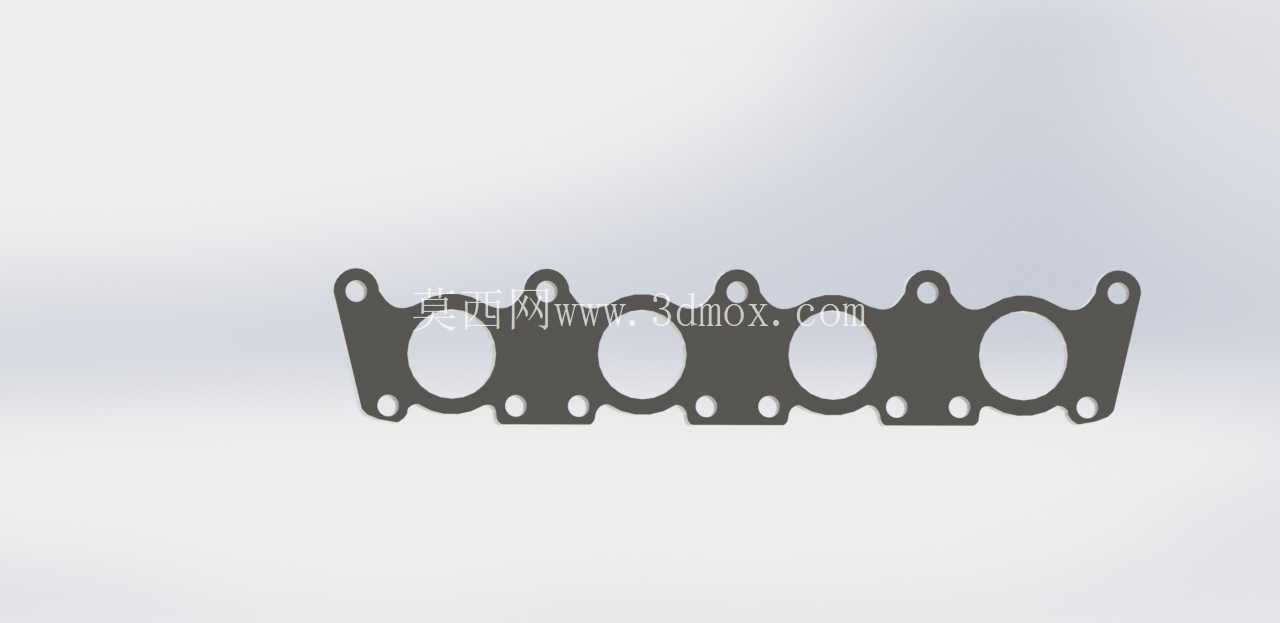

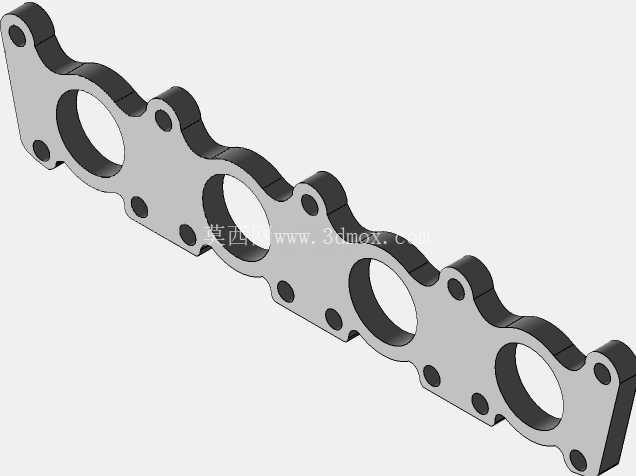

从结构设计逻辑来看，法兰整体采用平板式冲压成型结构，主体轮廓匹配四缸发动机排气侧的安装边界，四个大尺寸通孔完全对应四个气缸的排气道口，孔径与排气道出口尺寸保持一致，避免通径突变造成排气背压升高，影响发动机的排气效率与动力输出。围绕四个主气道孔，法兰上分布了多组不同直径的安装定位孔，其中靠近主孔的小孔为螺栓过孔，用于将法兰压紧固定在气缸盖端面，孔位的位置度公差控制在±0.1mm以内，保证安装时各孔位与缸盖螺纹孔完全对中，避免强行装配产生的内应力导致法兰后期变形。法兰边缘的异形轮廓是根据缸盖安装面的实际空间边界设计的，在保证覆盖所有密封面的前提下尽可能缩减法兰的整体尺寸，减少不必要的材料占用，同时避让缸盖周边的传感器、管线安装位置，避免装配时出现干涉。

在密封性能设计上，法兰的两个端面都要求较高的平面度，整体平面度公差控制在0.05mm以内，表面粗糙度达到Ra1.6级别，装配时配合耐高温密封垫片，能够在800℃以上的排气高温环境下保持稳定的密封性能，不会因为长期高温工况出现端面翘曲导致密封失效。法兰的厚度经过受力仿真校核，在螺栓拧紧力矩达到工艺要求值时，法兰整体的变形量控制在弹性变形范围内，不会出现永久塑性变形，保证多次拆装后依然能够保持可靠的压紧力。

从安装边界来看，这款法兰的横向安装跨距完全匹配1.8T20v发动机缸盖排气侧的螺栓孔分布距离，纵向宽度避让了缸盖两侧的冷却水道与加强筋位置，安装时不需要对周边部件进行额外改动，能够直接适配原厂的排气歧管安装位。法兰上的定位孔采用非对称分布设计，能够起到防错装的作用，避免装配时出现方向颠倒导致气道错位的问题。在实际使用过程中，这类法兰不仅要承受高温气流的热冲击，还要承受发动机运行过程中产生的振动载荷，因此结构上在各个螺栓孔位置都做了局部加强，避免长期振动导致孔位开裂。

对于三维建模从业者来说，这类法兰的建模过程需要重点关注孔位的位置度精度、端面的平面度要求，以及异形轮廓的曲率过渡，避免出现应力集中的尖角结构。建模时需要先根据缸盖安装面的点云数据或者实测尺寸确定基准面，再依次定位主气道孔、螺栓安装孔的位置，最后通过轮廓放样生成法兰的整体外形，所有孔位的边缘都要做微小的倒角处理，去除加工毛刺，同时避免应力集中。在进行装配仿真时，需要模拟螺栓拧紧后的法兰变形情况，验证密封面的压力分布是否均匀，确保整个密封环带的压紧力都处于合理区间，不会出现局部压力不足导致漏气，或者局部压力过大导致法兰压溃的问题。

在排气系统的匹配设计中，法兰的通径设计直接影响排气的顺畅度，这款法兰的四个主孔直径与排气道出口完全一致，没有出现缩径或者扩径的情况，能够保证各缸排出的废气无阻碍地进入排气歧管，减少排气紊流的产生，对于涡轮增压发动机来说，顺畅的排气通路能够提升涡轮的响应速度，降低排气背压，在一定程度上提升发动机的动力输出表现。同时法兰的材质选用耐高温的冲压钢材，能够在长期高温工况下保持稳定的力学性能，不会出现氧化起皮、强度下降的问题，满足整车全生命周期的使用要求。
