依奇结构内啮合斜齿轮三维设计作品

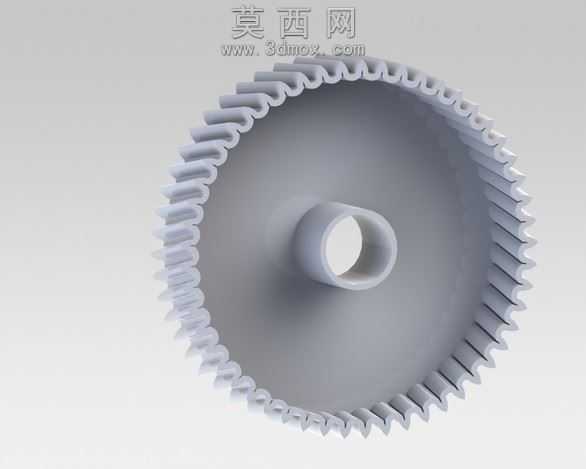

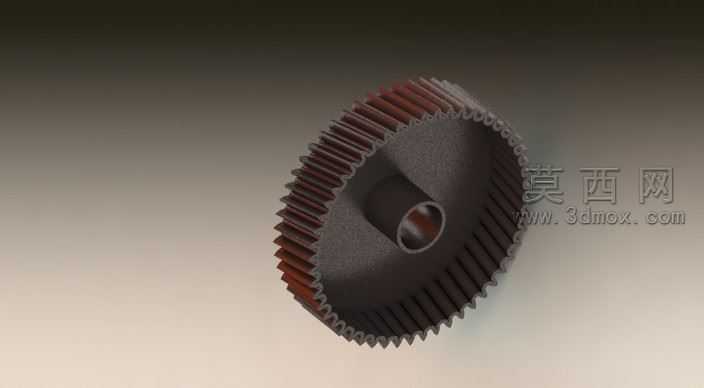

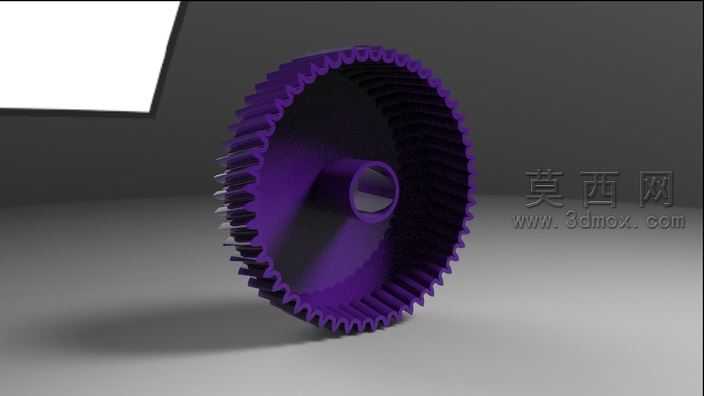

本作品为依奇结构内啮合斜齿轮的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械传动零件的设计规范开展。建模初期首先梳理内啮合斜齿轮的核心参数逻辑，明确齿形螺旋角、齿距、内齿圈直径、中心轮毂孔径等关键尺寸的匹配关系，采用参数化建模思路搭建基础特征框架，先完成整体盘状基体的草绘与拉伸，精准定位中心带台阶的空心轮毂结构，保证轮毂与外圈齿圈的同轴度符合传动装配要求。齿形部分的建模是整个作品的核心环节，通过螺旋线引导扫描的方式生成斜齿特征，严格匹配内啮合斜齿轮的齿向倾斜角度，逐齿校验齿形轮廓的渐开线曲率，保证每一个轮齿的齿厚、齿高、齿根过渡圆角都符合传动啮合的力学要求，避免出现齿形干涉、啮合卡滞的设计缺陷。材质与渲染环节，针对齿轮常用的合金结构钢材质进行参数调试，还原金属零件的哑光磨砂金属质感，对齿面、轮毂端面等加工面做细微的光泽区分，轮毂内孔部分模拟精加工后的表面效果，通过光影渲染突出轮齿的螺旋走向与内齿圈的环形结构层次，清晰展现内啮合斜齿轮的内外结构特征。结构设计上，整体采用一体化盘式结构，中心轮毂的空心设计既满足与传动轴的装配配合需求，又合理控制零件整体重量，齿圈与轮毂之间的辐板部分做等厚设计，保证结构强度的同时避免冗余材料堆积，内齿的排布均匀规整，螺旋角设计能够有效提升齿轮传动的重合度，降低传动过程中的冲击与噪音，适配平稳性要求较高的动力传动场景。建模全程对所有特征做参数化关联，后续可根据实际传动需求调整模数、齿数、螺旋角等核心参数快速衍生变体模型，所有结构细节都经过装配干涉校验，确保模型可直接用于后续的装配仿真、工程图导出或3D打印验证，完整还原内啮合斜齿轮的真实结构形态与设计逻辑。
