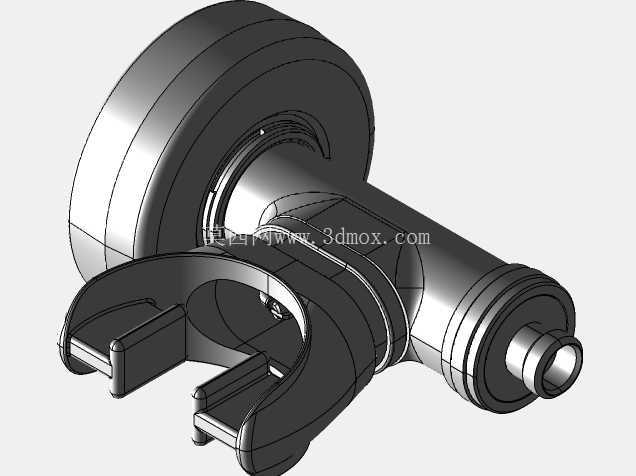

Poseidon Cyclon5000潜水调节器二级头结构

　　潜水呼吸调节器作为水肺潜水系统里的核心功能部件，直接决定水下供气的稳定性与呼吸顺畅度，本次拆解建模的是Poseidon Cyclon 5000型号的二级调节端，也就是潜水员口中直接咬合供气的终端部件，区别于连接气瓶的一级减压端，二级头的核心作用是将一级端输送来的中压气体，再次调整至与周围水环境压力完全匹配的呼吸压力，避免潜水员在不同深度下出现吸气费力、供气过冲或者自由流漏气的问题。

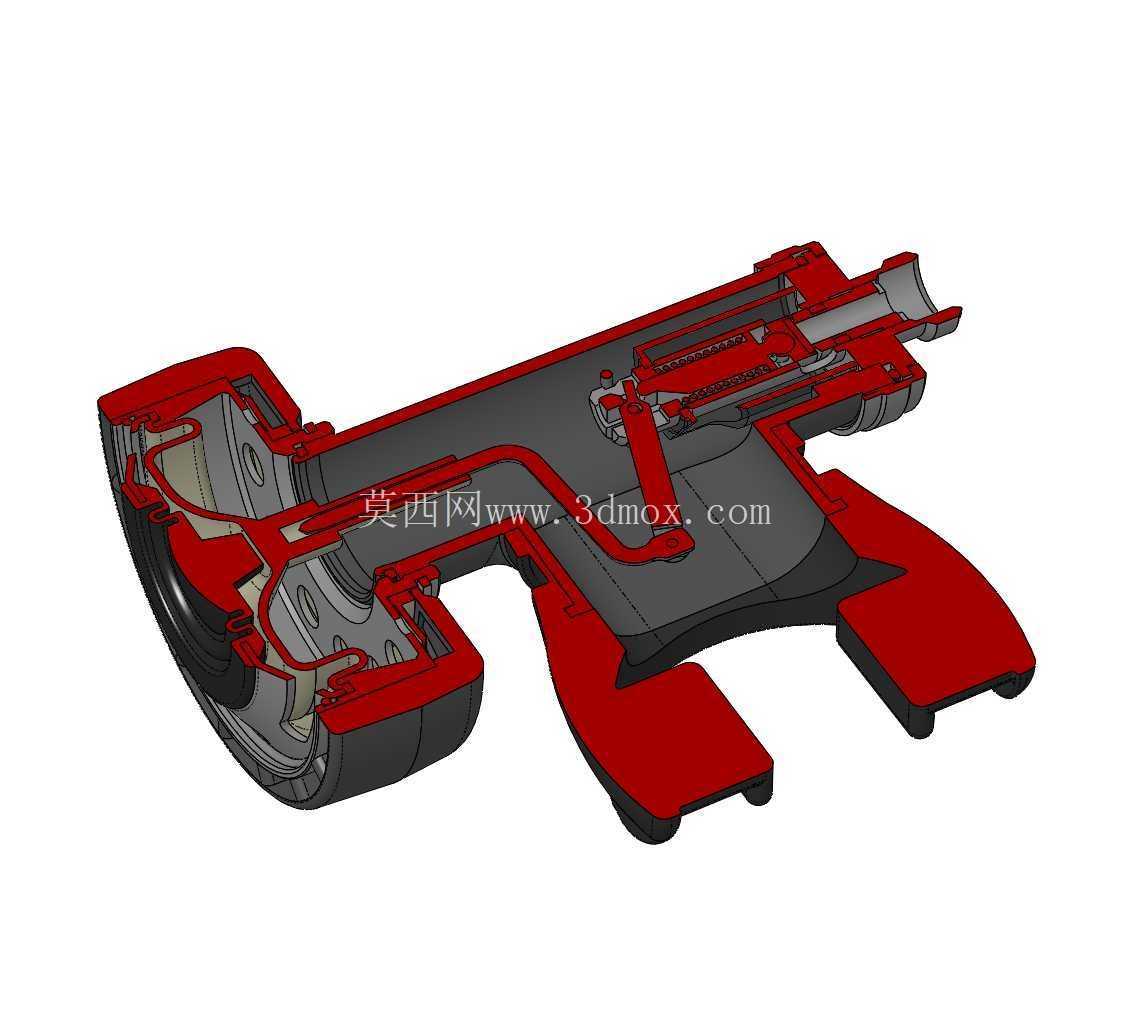

　　从实际使用场景来看，这款二级头多用于休闲潜水、技术潜水的常规供气配置，也可作为备用二级头固定在BCD胸前位置应急使用，水下作业时，周围水压会随着深度增加线性提升，二级头的柔性隔膜会第一时间感知外部水压变化，通过内部杠杆结构顶开进气阀杆，让中压气体顺利进入供气管路，当潜水员吸气停止时，腔体内压力与外部水压平衡，阀杆在弹簧作用下复位切断供气，呼气时内部压力高于外部，排气阀片打开将呼出的气体直接排出到周围水体，整个呼吸循环过程不需要潜水员额外施加过大的吸气力度，这也是调节器调校的核心指标。

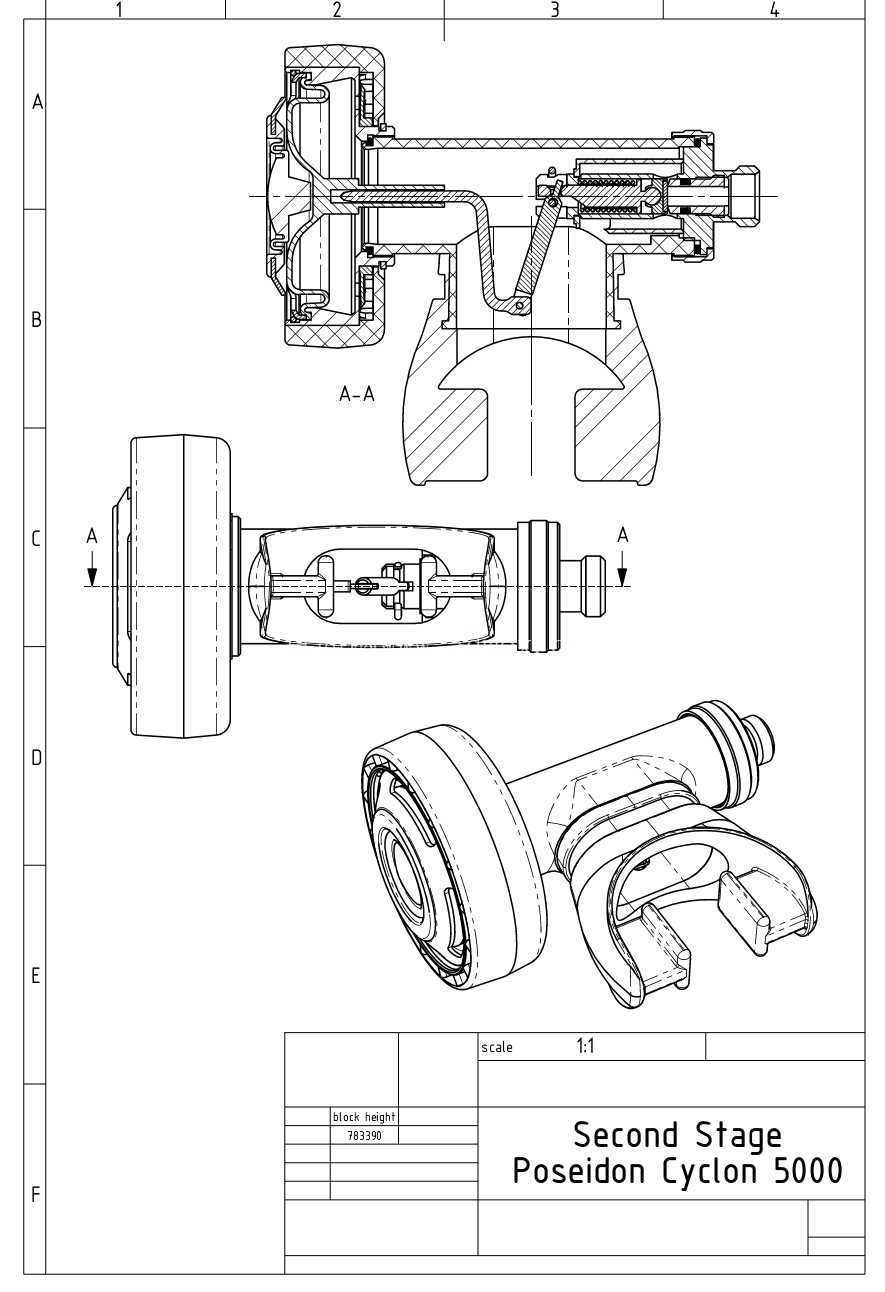

　　建模过程中所有尺寸均从实物样件逆向测绘获得，整体公差控制在±0.02毫米范围内，需要特别注意的是，柔性隔膜这类橡胶材质零件，受制造公差、材料老化、装配压紧量的影响，实际尺寸与测绘值会存在小幅偏差，尤其是隔膜边缘的密封唇边，装配后会产生15%左右的压缩变形，建模时不能直接按照自由状态下的测绘尺寸做硬接触配合，需要预留对应的压缩量空间，否则实际装配时会出现隔膜压装过紧导致呼吸阻抗变大，或者压装量不足出现中压漏气的问题。

　　整体结构的安装边界需要重点关注几个配合面：首先是与中压软管连接的进气接头位置，采用标准的潜水调节器通用螺纹接口，接口端面的O形圈密封槽尺寸严格按照现行公制密封件标准设计，同时保留了早期Poseidon原厂老款零件的槽位尺寸兼容度，方便替换不同年代的原厂密封配件；其次是阀座的安装定位，阀座作为整个气路开关的核心承载件，安装时需要对准壳体内部的定位卡槽，将阀座置于推荐的装配位置后，才能进行后续的杠杆机构、弹簧预紧力调校，预紧力过大则吸气阻力升高，过小则容易出现自由流漏气，也就是水下持续漏气跑气的故障。

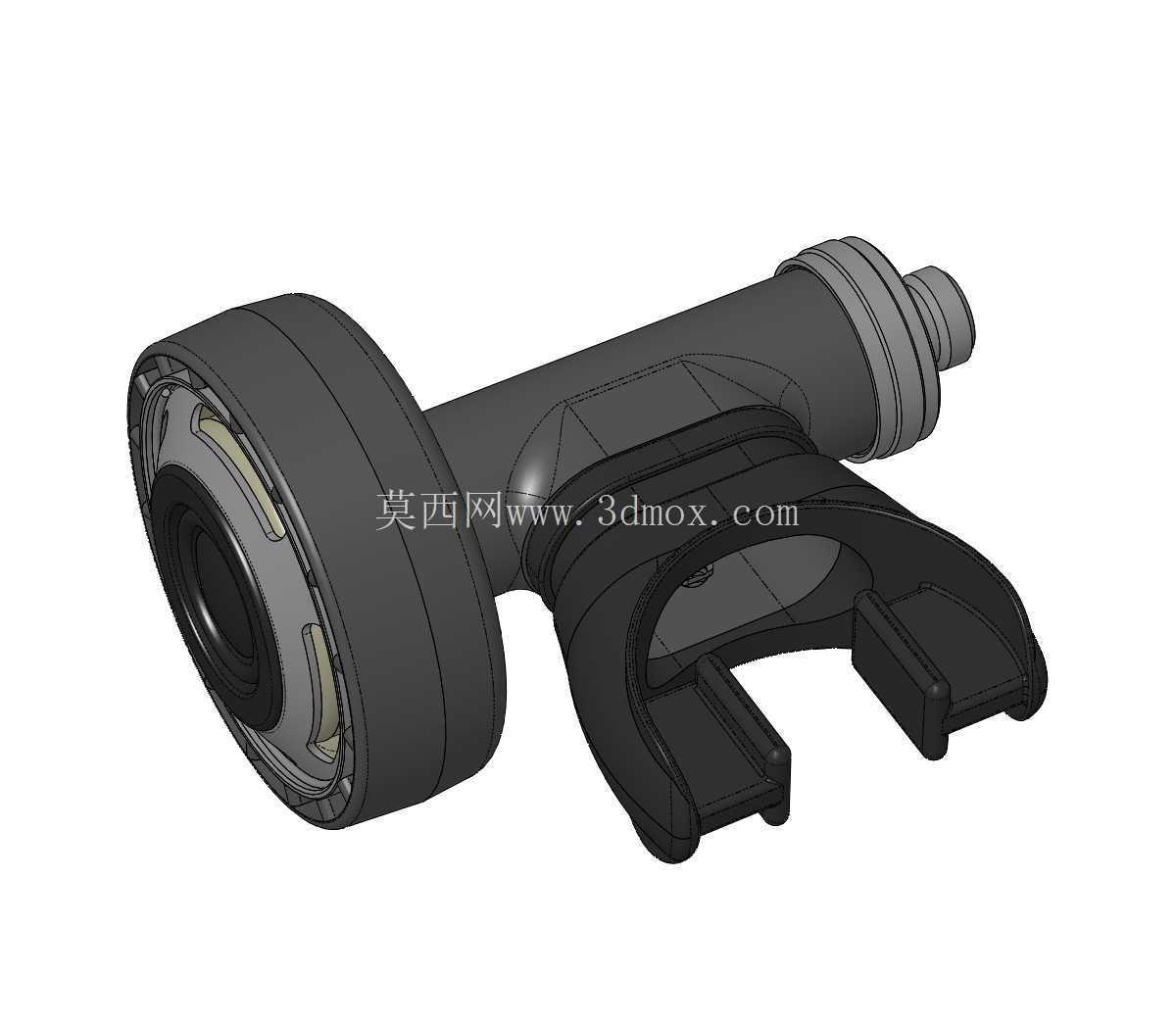

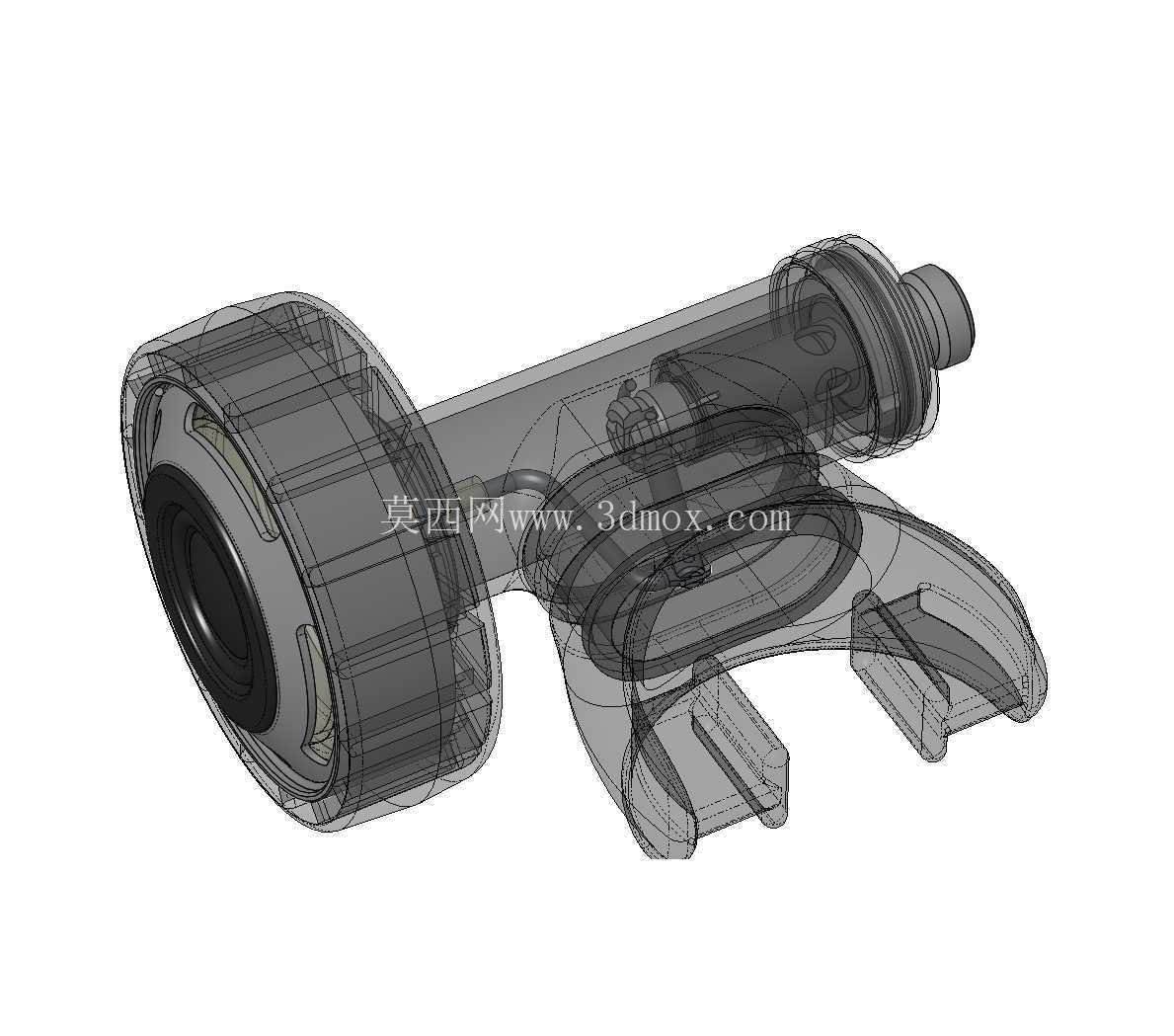

　　外壳部分采用流线型轮廓设计，侧面的排气阀位置做了导流斜面，避免呼出的气泡向上漂浮时遮挡潜水员视线，咬合嘴位置的卡扣结构采用快拆设计，不需要工具就能直接更换不同尺寸的硅胶咬合嘴，适应不同使用者的咬合习惯。内部的杠杆传动机构做了轻量化处理，减少运动件的惯量，让吸气触发的灵敏度更高，哪怕是浅水区低水压环境下也能轻松触发供气，不会出现吸气卡顿的问题。O形圈的选型全部按照当前公制尺寸标准配置，同时在模型的零件命名里保留了1999版原厂服务手册里的旧零件号对应关系，方便维修时对照原厂手册查找配件，不管是做配件替换、维修调校参考，还是潜水装备改装的结构验证，这个模型都能提供完整的结构参考，所有配合面的间隙、运动件的行程范围都按照实物装配关系做了还原，能够直接用于结构干涉检查、装配流程模拟，也可以作为潜水装备设计的参考原型，调整不同的阀座孔径、弹簧刚度参数就能衍生出不同呼吸特性的二级调节器方案。
