M3垫圈种子冷存冲压夹具结构设计

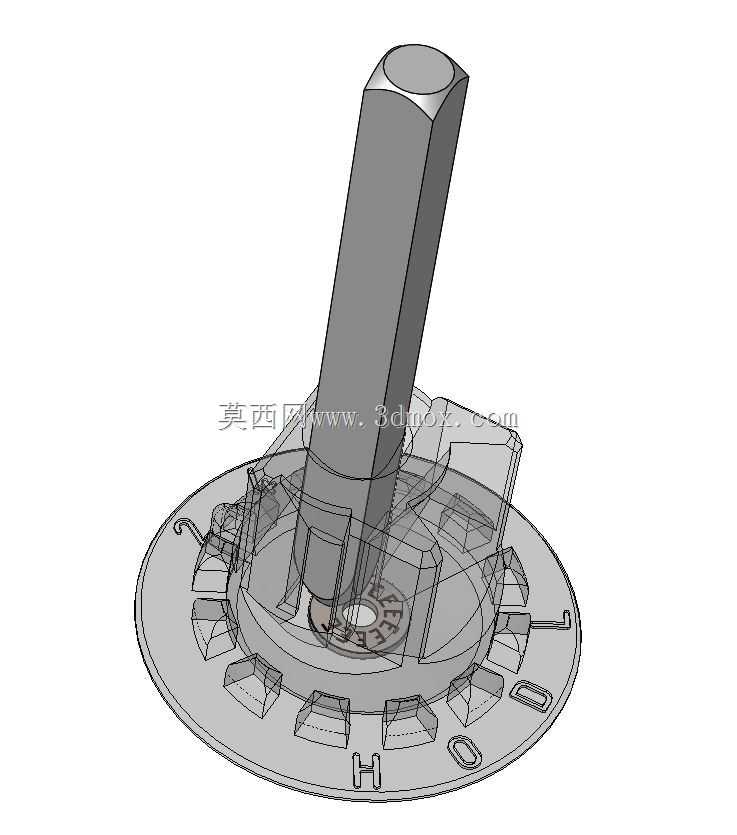

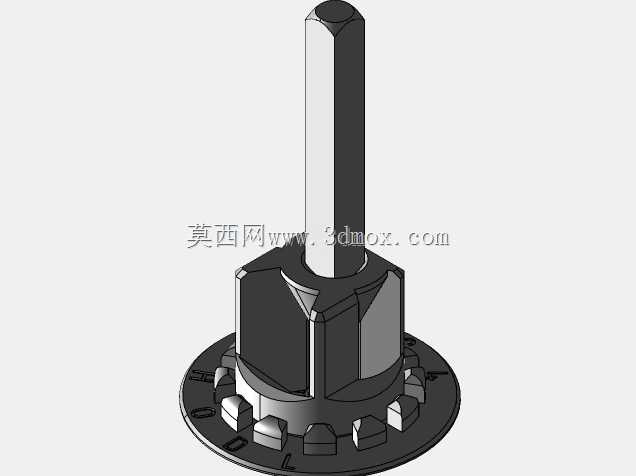

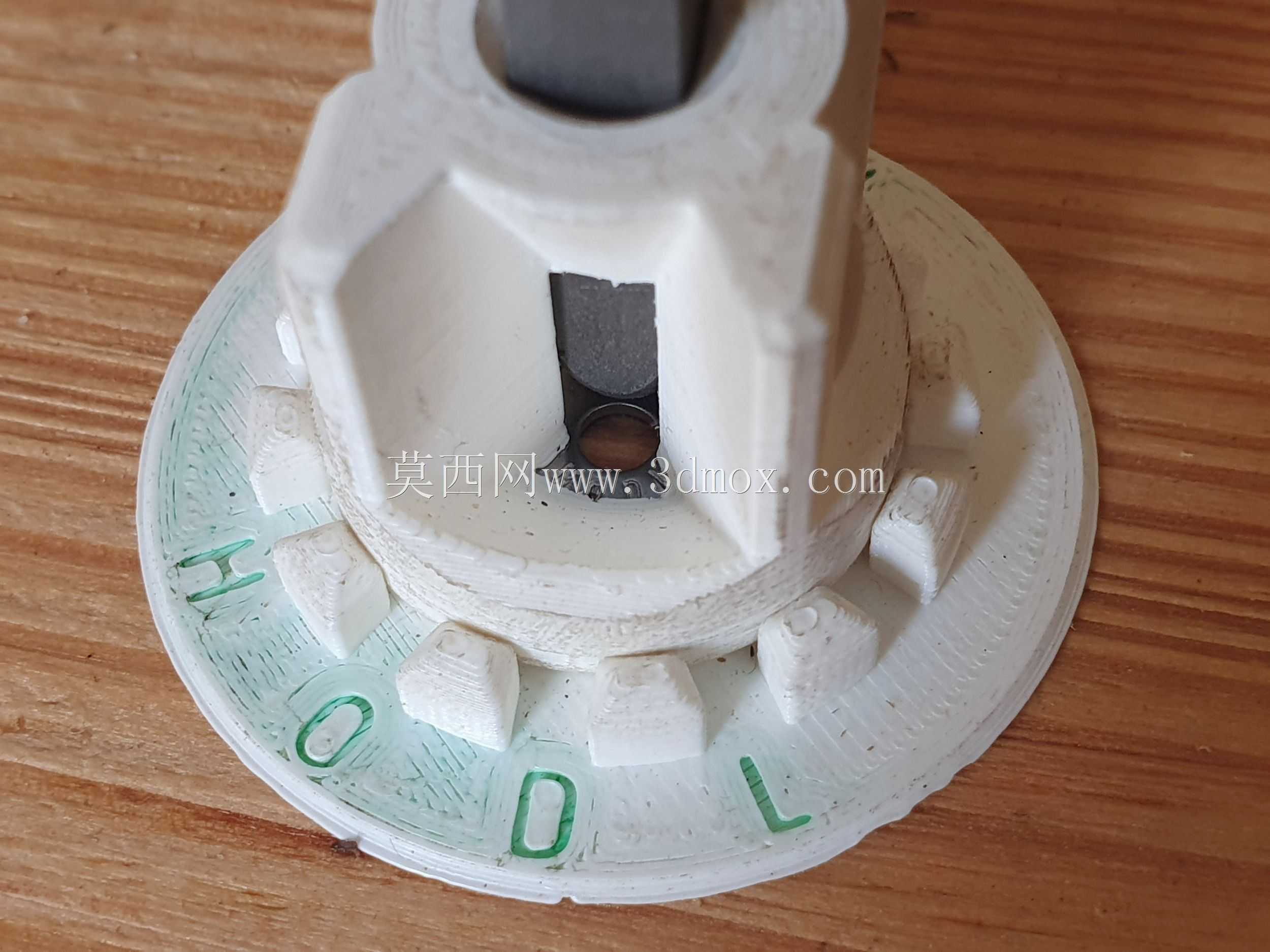

　　在离线密钥冷存储的工程实现场景中，物理介质的抗损性、信息隐蔽性一直是长期存储方案的核心痛点，这套冲压夹具的设计逻辑，正是围绕将字符信息永久性压入金属垫圈基体的工艺需求展开，跳出了传统纸质记录、电子存储介质易损坏、易消磁、易被发现的局限。从结构组成来看，整套夹具分为定位底座、压合冲头、字符镶块三个核心部分，定位底座采用圆盘式结构，边缘设置了与M3标准垫圈外径匹配的环形定位槽，槽深控制在垫圈厚度的三分之二位置，能够在冲压过程中限制垫圈的径向窜动，避免压印位置偏移；底座表面加工的多组凸台与凹槽，并非冗余结构，而是对应不同字符压印位置的定位基准，当需要压印不同排列的字符时，只需转动垫圈卡入对应定位点位，就能保证字符间距、排列角度的一致性，

　　无需额外划线找正，大幅提升批量压印的效率。压合冲头采用六角柄结构，横截面为6mm正方形，这个尺寸设计是匹配通用手动压具、台钻夹头的装夹范围，不需要定制专用装夹配件，车间常规工具就能完成装夹使用；冲头与字符镶块的连接采用嵌入式过盈配合，镶块可以根据需要压印的字符内容快速更换，不需要整体更换冲头，降低了多字符压印的配件成本。设计过程中重点考虑了压印力的传导路径，冲头的施压端面做了平面度研磨处理，保证压合时压力垂直均匀作用在字符镶块上，避免出现字符深浅不一、垫圈被压变形的问题；底座的环形定位槽下方做了厚度加强处理，能够承受冲压过程中的反向冲击力，长期使用不会出现定位槽塌陷、变形的问题。从安装边界来看，

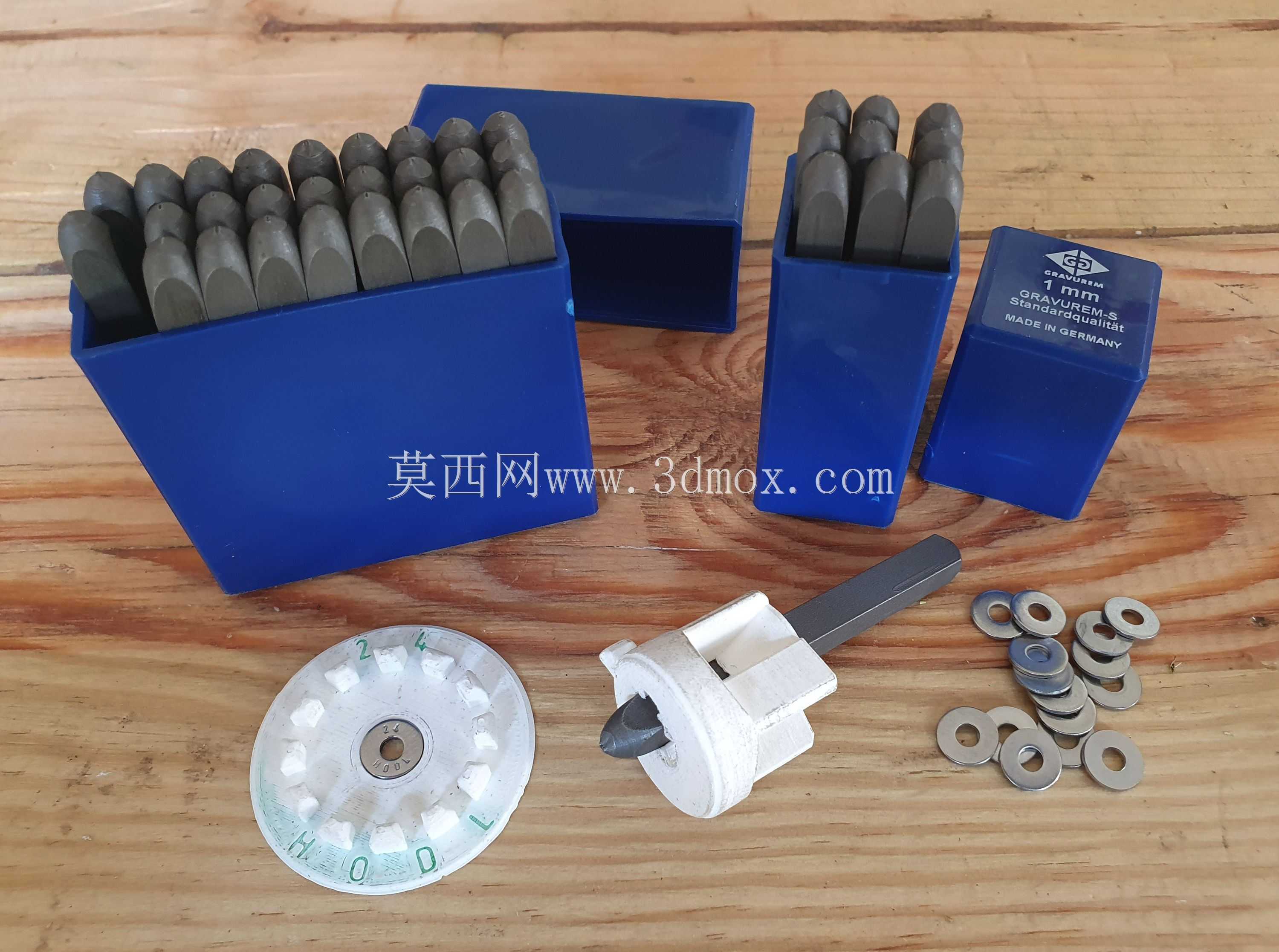

　　整套夹具的底座直径控制在常规台钳的夹持范围内，不需要大型冲压设备配套，小型加工场景、个人DIY场景都能快速部署使用；压合行程做了限位设计，当冲头下行到设定位置时，冲头的轴肩会与底座上的限位面接触，避免压力过大压穿垫圈，或者压印深度过深导致垫圈力学性能被破坏。这套夹具适配的是ISO 7093标准的大直径M3不锈钢垫圈，相比普通小直径垫圈，更大的端面面积能够容纳更多字符信息，不锈钢材质本身具备抗腐蚀、抗磨损、耐高温的特性，即便长期埋藏、暴露在复杂环境中，压印在表面的字符也不会轻易磨损消失，完全满足数十年级长期冷存储的需求。在实际使用场景中，操作人员只需将待压印的垫圈放入定位槽，选好对应字符的镶块装入冲头，对准位置施加稳定压力，

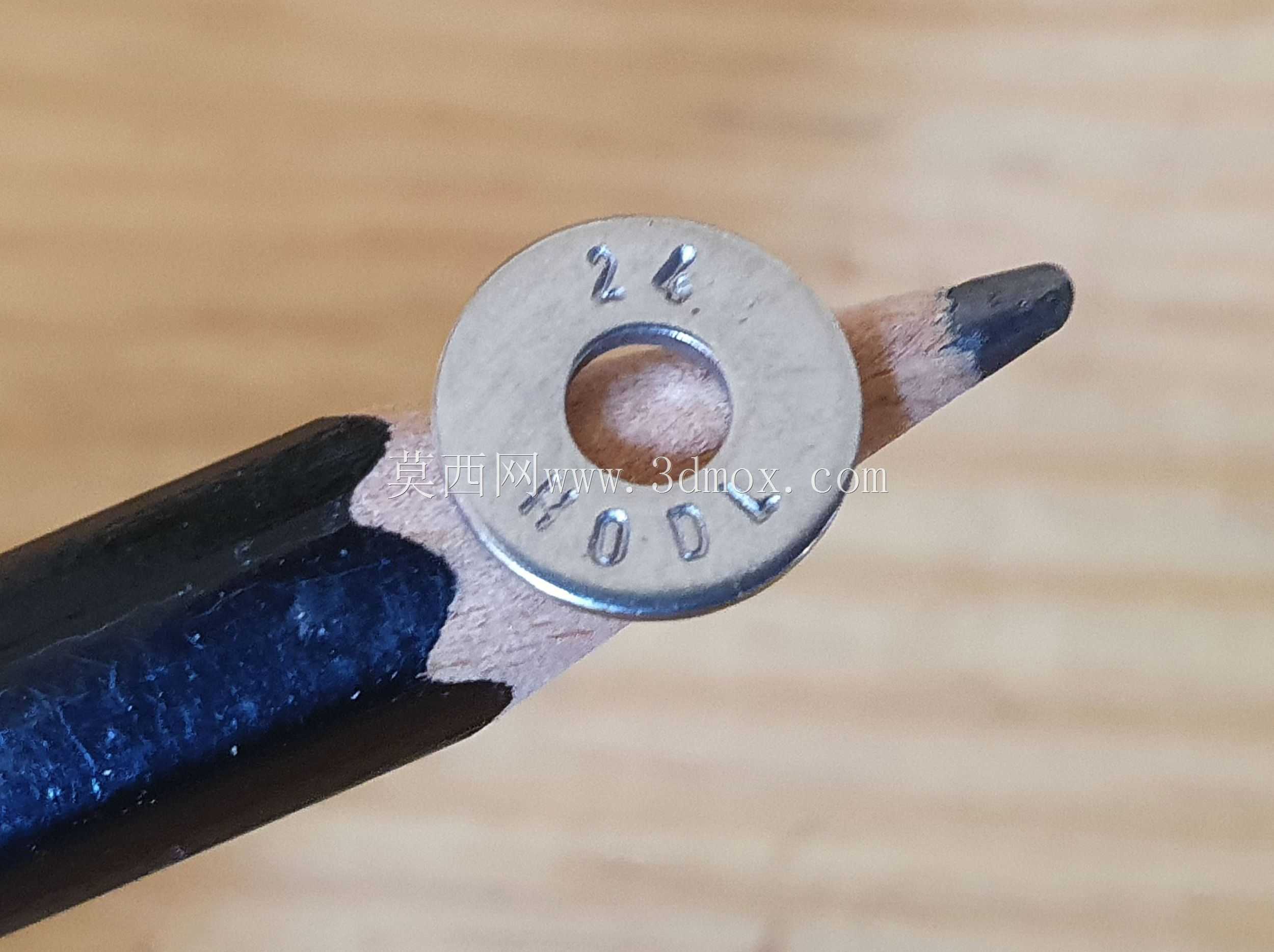

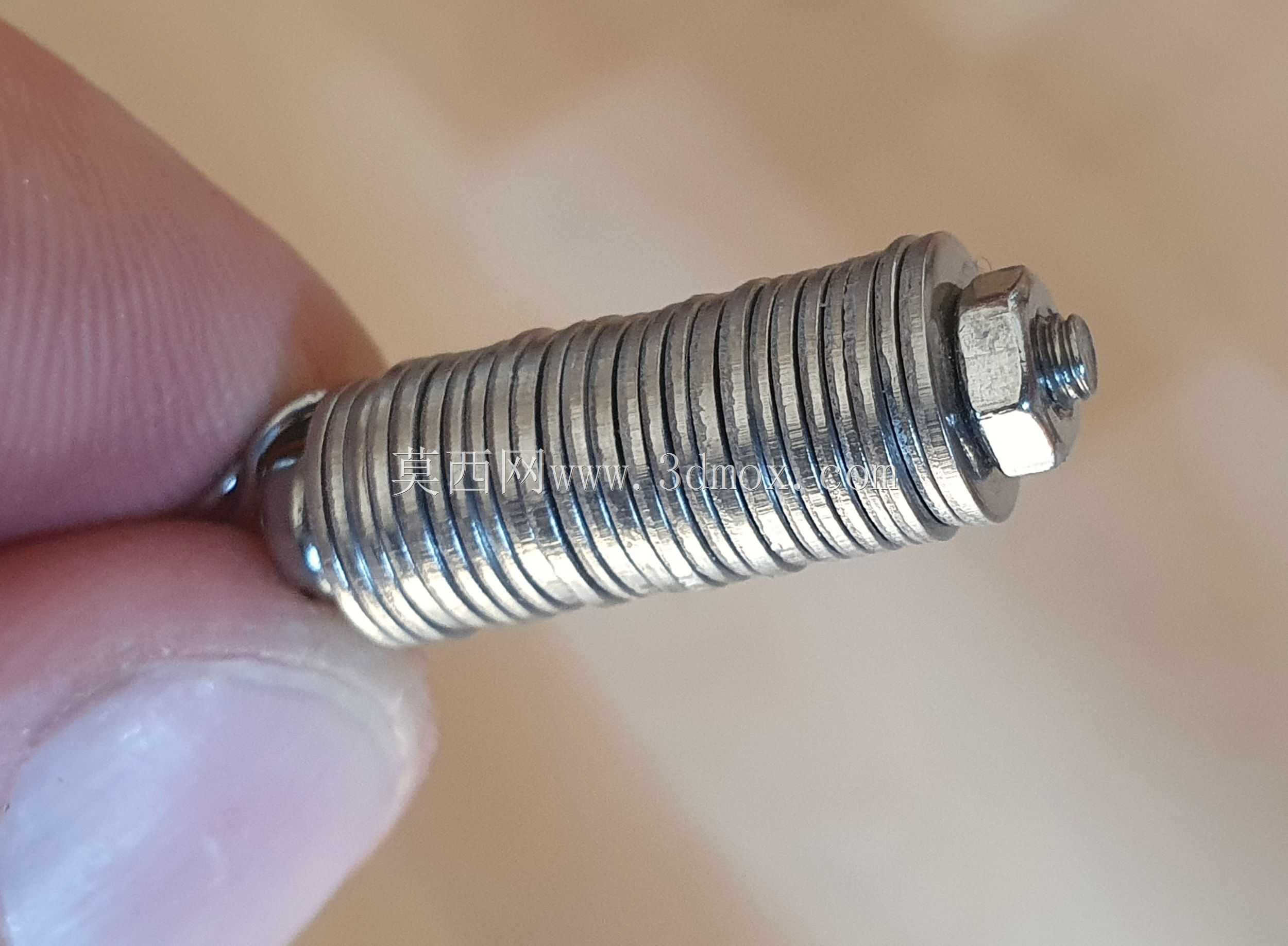

　　就能在垫圈表面压出深度均匀、边缘清晰的字符，压印完成的垫圈可以和普通五金配件混放，不会引起注意，隐蔽性远高于常规的存储介质；同时金属垫圈的物理强度足够，即便受到挤压、磕碰，也不会像纸质、塑料介质那样出现破损，信息留存的可靠性大幅提升。设计时还考虑了操作的容错性，定位槽的入口做了微小倒角，垫圈放入时不需要精确对准就能滑入定位位置，降低了操作的对准难度；冲头的导向段与底座的导向孔采用小间隙配合，压合过程中冲头不会出现偏斜，保证字符压印的垂直度，避免出现字符一边深一边浅的问题。整套结构没有复杂的传动、电控部件，全部为机械结构，可靠性极高，不需要定期维护，只要结构没有出现明显变形、磨损，就能一直使用，适配小批量、个性化的种子字符压印需求，不需要复杂的调试过程，拿到手就能快速上手操作。
