汽车传动系统三角支撑角杆结构设计

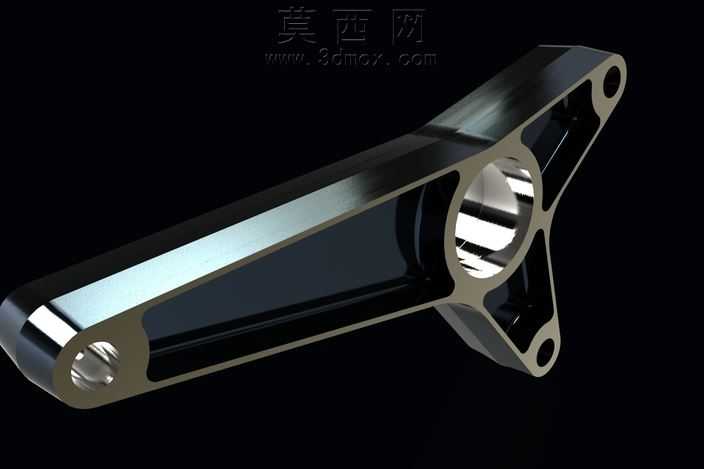

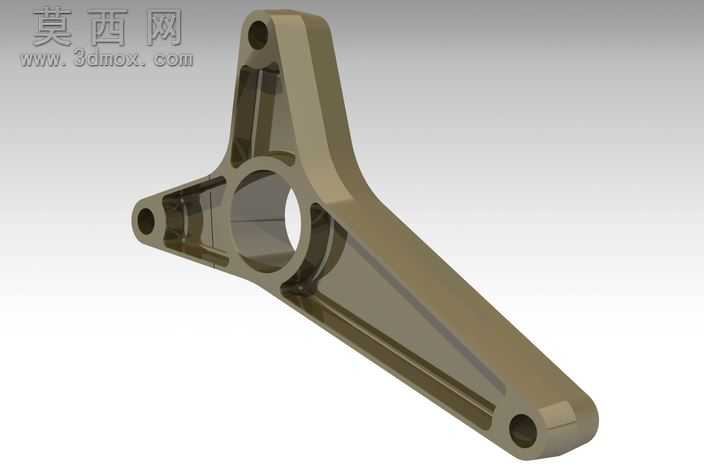

本作品为汽车传动系统配套的三角支撑角杆三维建模作品，建模阶段采用参数化特征建模逻辑，首先以中心主安装孔为定位基准，绘制三角分布的臂杆轮廓草图，对三个臂杆的延伸角度、长度比例进行精准约束，确保三个端点的安装孔位完全匹配整车装配的坐标要求。建模过程中对臂杆主体采用薄壁加筋的结构设计，在每段臂杆的非配合面设置内凹减重槽，同时沿臂杆受力方向布置纵向加强筋，既有效降低零件整体重量，又能保证构件承受交变载荷时的结构强度，避免应力集中导致的部件失效。中心安装孔位置设计有同轴的环形凸台结构，凸台端面预留精加工余量，用于装配时与配合轴承的端面紧密贴合，保证传动过程中的同轴度精度；三个臂杆末端的安装孔均设计有沉头结构，可容纳紧固件头部，避免装配后螺栓突出产生干涉。材质设定选用高强度铸造铝合金，渲染阶段赋予零件哑光金属质感，对安装孔内壁、凸台配合面做高光处理，区分加工面与非加工面的视觉差异，同时通过光影渲染清晰呈现加强筋、减重槽的结构细节，直观展示零件的受力传递路径。设计过程中充分考虑零件的铸造工艺可行性，所有转角位置均设置符合工艺要求的铸造圆角，避免直角结构导致的铸造应力集中，同时对拔模角度进行统一调整，确保零件能够顺利脱模，兼顾结构性能与生产制造的工艺合理性，可直接用于装配验证、结构力学仿真以及后续的加工工艺编制工作。
